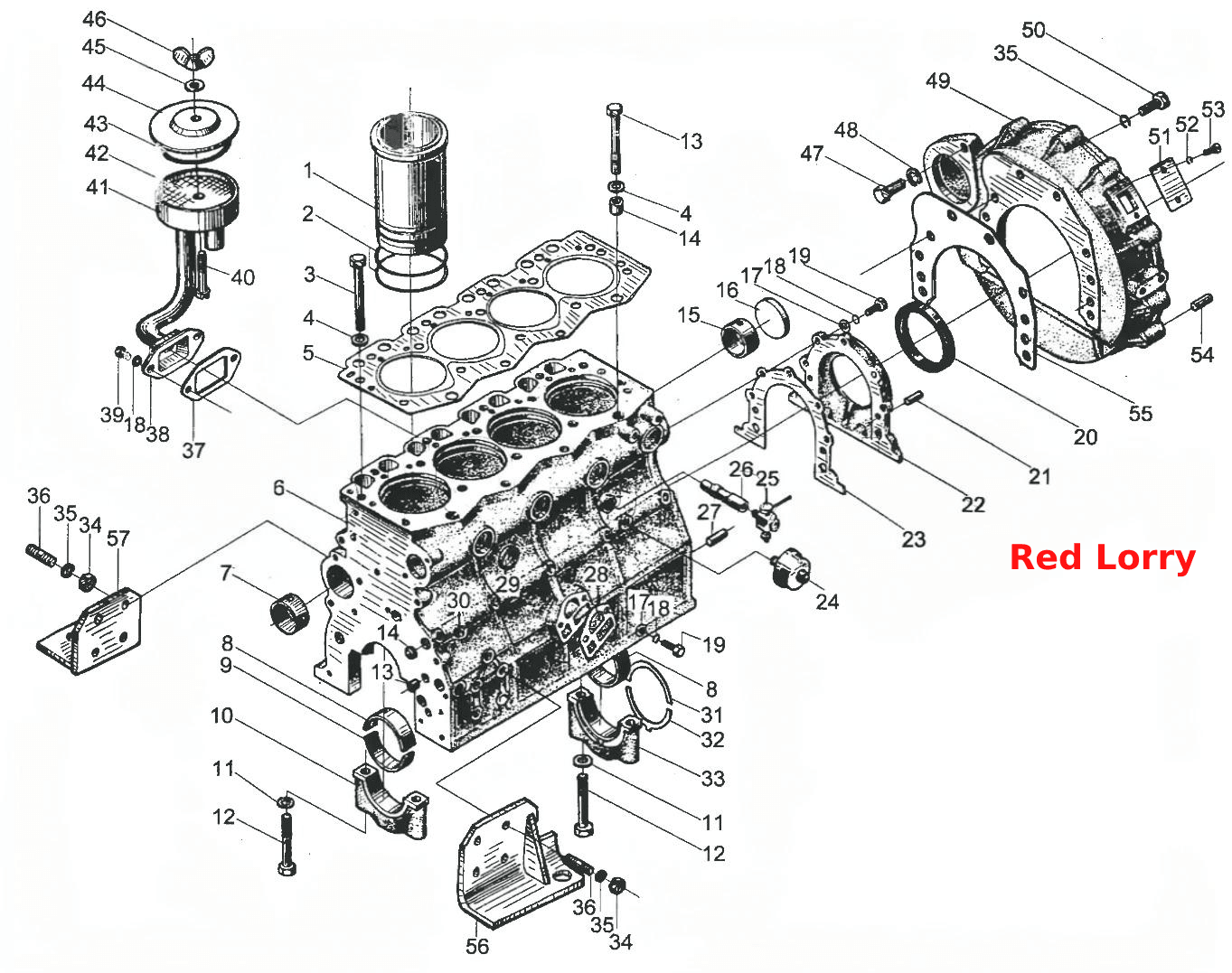

Блок цилиндров в сборе
100%
Название детали
Гильза цилиндра
Заводской номер
NA385B-01005
Количество на модель
4
№
1
Название детали
Водяное уплотнительное кольцо
Заводской номер
490B-01006
Количество на модель
8
№
2
Название детали
Болт головки цилиндра
Заводской номер
NA385B-01002
Количество на модель
14
№
3
Название детали
Шайба болта головки цилиндра
Заводской номер
NA385B-01044
Количество на модель
18
№
4
Название детали
Прокладка головки цилиндра
Заводской номер
NA485B-01004
Количество на модель
1
№
5
Название детали
Блок цилиндров
Заводской номер
NA485B-01101
Количество на модель
1
№
6
Название детали
Втулка распределительного вала
Заводской номер
NA485BPG-01103
Количество на модель
1
№
7
Название детали
Коренной подшипник, верхняя половина
Заводской номер
NA385B-01034
Количество на модель
5
№
8
Название детали
Коренной подшипник, нижняя половина
Заводской номер
NA385B-01033
Количество на модель
5
№
9
Название детали
Крышка коренного подшипника
Заводской номер
NA385B-01104
Количество на модель
4
№
10
Название детали
Шайба крышки коренного подшипника
Заводской номер
NA385B-01105
Количество на модель
10
№
11
Название детали
Болт крышки коренного подшипника
Заводской номер
NA385B-01106
Количество на модель
10
№
12
Название детали
Болт головки цилиндра
Заводской номер
NA385B-01003
Количество на модель
4
№
13
Название детали
Направляющая втулка головки блока цилиндров
Заводской номер
NA385B-01013
Количество на модель
2
№
14
Название детали
Задняя втулка распределительного вала
Заводской номер
NA485BPG-01109
Количество на модель
2
№
15
Название детали
Заглушка
Заводской номер
NA385B-01108
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
GB/T97--1985
Количество на модель
13
№
17
Название детали
Стиральная машина
Заводской номер
GB/T93-1987
Количество на модель
15
№
18
Название детали
Болт
Заводской номер
GB/T5783-2000
Количество на модель
8
№
19
Название детали
Сальник
Заводской номер
Сальник 85х110х12
Количество на модель
1
№
20
Название детали
Штифт
Заводской номер
GB/T119-1-2000
Количество на модель
2
№
21
Название детали
Крышка заднего сальника
Заводской номер
NA385B-01024
Количество на модель
1
№
22
Название детали
Прокладка крышки заднего сальника
Заводской номер
NA385B-01025
Количество на модель
1
№
23
Название детали
Pulg
Заводской номер
490B-01078
Количество на модель
1
№
24
Название детали
Сливная пробка
Заводской номер
485-01100
Количество на модель
1
№
25
Название детали
Соединительная трубка сливной пробки
Заводской номер
NA385B-01014
Количество на модель
1
№
26
Название детали
Штифт
Заводской номер
GB/T119-1-2000
Количество на модель
2
№
27
Название детали
Прокладка масляного фильтра
Заводской номер
NA385B-01073
Количество на модель
1
№
28
Название детали
Заглушка
Заводской номер
ZBT32003-88
Количество на модель
8
№
29
Название детали
Заглушка
Заводской номер
NA385B-01110
Количество на модель
5
№
30
Название детали
Упорный подшипник коленчатого вала
Заводской номер
NA385B-01026
Количество на модель
2
№
31
Название детали
Упорный подшипник коленчатого вала
Заводской номер
NA385B-01022
Количество на модель
2
№
32
Название детали
Задняя крышка коренного подшипника
Заводской номер
NA385B-01107
Количество на модель
1
№
33
Название детали
Nut M14
Заводской номер
GB/T6170-2000
Количество на модель
6
№
34
Название детали
Prisoner
Заводской номер
GB/T898-1988
Количество на модель
6
№
36
Название детали
Прокладка крышки
Заводской номер
NA385B-34001
Количество на модель
1
№
37
Название детали
Накладка
Заводской номер
NA385B-34002
Количество на модель
1
№
38
Название детали
Винт
Заводской номер
GB/T65-2000
Количество на модель
1
№
40
Название детали
Воздухозаборник, нижняя часть
Заводской номер
490B-34006
Количество на модель
1
№
41
Название детали
Фильтр
Заводской номер
Фильтр
Количество на модель
1
№
42
Название детали
Уплотнительное кольцо О- образное
Заводской номер
490B-34009
Количество на модель
1
№
43
Название детали
Воздухозаборник, верхняя часть
Заводской номер
490B-34005
Количество на модель
1
№
44
Название детали
Стиральная машина
Заводской номер
GB/T97-1-1985
Количество на модель
1
№
45
Название детали
Орех
Заводской номер
GB/T62-1988
Количество на модель
1
№
46
Название детали
Картер маховика
Заводской номер
NA485BPG-13001-1
Количество на модель
1
№
49
Название детали
Крышка, смотровое окно
Заводской номер
NA385B-13003
Количество на модель
1
№
51
Название детали
Винт
Заводской номер
GB/T67-2000
Количество на модель
2
№
53
Название детали
Штифт
Заводской номер
GB/T120-1-2000
Количество на модель
2
№
54
Название детали
Прокладка картера маховика
Заводской номер
NA385B-13004
Количество на модель
1
№
55
Название детали
Правый передний кронштейн крепления двигателя
Заводской номер
NA385BP-15200
Количество на модель
1
№
56
Название детали
Левый передний кронштейн крепления двигателя
Заводской номер
NA385BP-15100
Количество на модель
1
№
57
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гильза цилиндра | NA385B-01005 | 4 | 4 | 1 | |||
| 2 | Водяное уплотнительное кольцо | 490B-01006 | 8 | 8 | 2 | |||
| 3 | Болт головки цилиндра | NA385B-01002 | 14 | 14 | 3 | |||
| 4 | Шайба болта головки цилиндра | NA385B-01044 | 18 | 18 | 4 | |||
| 5 | Прокладка головки цилиндра | NA485B-01004 | 1 | 1 | 5 | |||
| 6 | Блок цилиндров | NA485B-01101 | 1 | 1 | 6 | |||
| 7 | Втулка распределительного вала | NA485BPG-01103 | 1 | 1 | 7 | |||
| 8 | Коренной подшипник, верхняя половина | NA385B-01034 | 5 | 5 | 8 | |||
| 9 | Коренной подшипник, нижняя половина | NA385B-01033 | 5 | 5 | 9 | |||
| 10 | Крышка коренного подшипника | NA385B-01104 | 4 | 4 | 10 | |||
| 11 | Шайба крышки коренного подшипника | NA385B-01105 | 10 | 10 | 11 | |||
| 12 | Болт крышки коренного подшипника | NA385B-01106 | 10 | 10 | 12 | |||
| 13 | Болт головки цилиндра | NA385B-01003 | 4 | 4 | 13 | |||
| 14 | Направляющая втулка головки блока цилиндров | NA385B-01013 | 2 | 2 | 14 | |||
| 15 | Задняя втулка распределительного вала | NA485BPG-01109 | 2 | 2 | 15 | |||
| 16 | Заглушка | NA385B-01108 | 1 | 1 | 16 | |||
| 17 | Шайба | GB/T97--1985 | 13 | 13 | 17 | |||
| 18 | Стиральная машина | GB/T93-1987 | 15 | 15 | 18 | |||
| 19 | Болт | GB/T5783-2000 | 8 | 8 | 19 | |||
| 20 | Сальник | Сальник 85х110х12 | 1 | 1 | 20 | |||
| 21 | Штифт | GB/T119-1-2000 | 2 | 2 | 21 | |||
| 22 | Крышка заднего сальника | NA385B-01024 | 1 | 1 | 22 | |||
| 23 | Прокладка крышки заднего сальника | NA385B-01025 | 1 | 1 | 23 | |||
| 24 | Pulg | 490B-01078 | 1 | 1 | 24 | |||
| 25 | Сливная пробка | 485-01100 | 1 | 1 | 25 | |||
| 26 | Соединительная трубка сливной пробки | NA385B-01014 | 1 | 1 | 26 | |||
| 27 | Штифт | GB/T119-1-2000 | 2 | 2 | 27 | |||
| 28 | Прокладка масляного фильтра | NA385B-01073 | 1 | 1 | 28 | |||
| 29 | Заглушка | ZBT32003-88 | 8 | 8 | 29 | |||
| 30 | Заглушка | NA385B-01110 | 5 | 5 | 30 | |||
| 31 | Упорный подшипник коленчатого вала | NA385B-01026 | 2 | 2 | 31 | |||
| 32 | Упорный подшипник коленчатого вала | NA385B-01022 | 2 | 2 | 32 | |||
| 33 | Задняя крышка коренного подшипника | NA385B-01107 | 1 | 1 | 33 | |||
| 34 | Nut M14 | GB/T6170-2000 | 6 | 6 | 34 | |||
| 36 | Prisoner | GB/T898-1988 | 6 | 6 | 36 | |||
| 37 | Прокладка крышки | NA385B-34001 | 1 | 1 | 37 | |||
| 38 | Накладка | NA385B-34002 | 1 | 1 | 38 | |||
| 40 | Винт | GB/T65-2000 | 1 | 1 | 40 | |||
| 41 | Воздухозаборник, нижняя часть | 490B-34006 | 1 | 1 | 41 | |||
| 42 | Фильтр | Фильтр | 1 | 1 | 42 | |||
| 43 | Уплотнительное кольцо О- образное | 490B-34009 | 1 | 1 | 43 | |||
| 44 | Воздухозаборник, верхняя часть | 490B-34005 | 1 | 1 | 44 | |||
| 45 | Стиральная машина | GB/T97-1-1985 | 1 | 1 | 45 | |||
| 46 | Орех | GB/T62-1988 | 1 | 1 | 46 | |||
| 49 | Картер маховика | NA485BPG-13001-1 | 1 | 1 | 49 | |||
| 51 | Крышка, смотровое окно | NA385B-13003 | 1 | 1 | 51 | |||
| 53 | Винт | GB/T67-2000 | 2 | 2 | 53 | |||
| 54 | Штифт | GB/T120-1-2000 | 2 | 2 | 54 | |||
| 55 | Прокладка картера маховика | NA385B-13004 | 1 | 1 | 55 | |||
| 56 | Правый передний кронштейн крепления двигателя | NA385BP-15200 | 1 | 1 | 56 | |||
| 57 | Левый передний кронштейн крепления двигателя | NA385BP-15100 | 1 | 1 | 57 |
