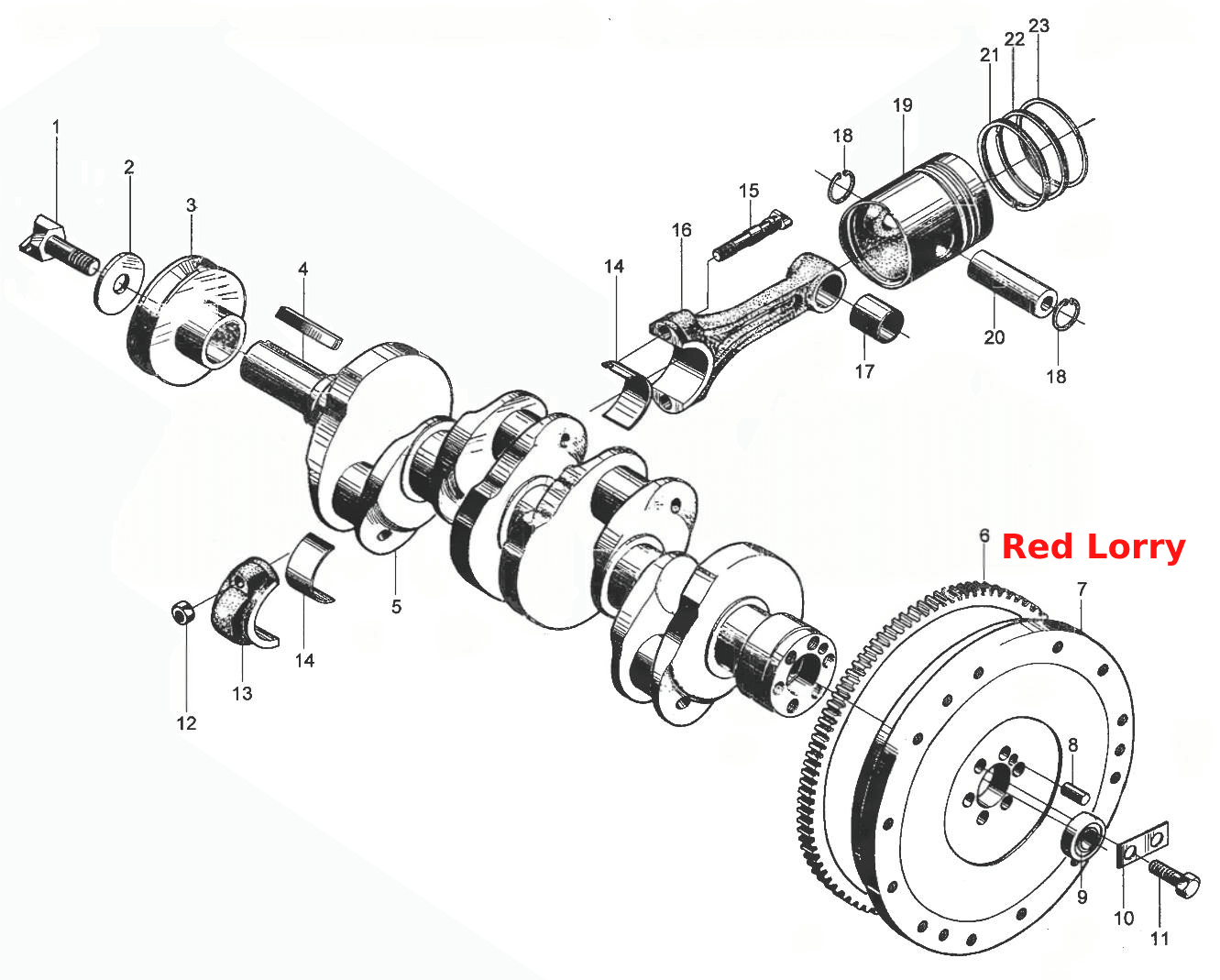

Кривошипно- шатунный механизм
100%
Название детали
Храповик под кривой стартер
Заводской номер
NA385B-05008
Количество на модель
1
№
1
Название детали
Шайба с храповым механизмом
Заводской номер
NA385B-05007
Количество на модель
1
№
2
Название детали
Шкив коленчатого вала
Заводской номер
NA485B-05006
Количество на модель
1
№
3
Название детали
Ключ
Заводской номер
GB/T1096-1979
Количество на модель
1
№
4
Название детали
Коленчатый вал
Заводской номер
NB485B-05004
Количество на модель
1
№
5
Название детали
Зубчатый венец
Заводской номер
490b-05102
Количество на модель
1
№
6
Название детали
Маховик
Заводской номер
NA485BPG-05101
Количество на модель
1
№
7
Название детали
Штифт
Заводской номер
GB/T119-1-2000
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
GB/T276-1994
Количество на модель
1
№
9
Название детали
Шайба болта маховика
Заводской номер
NA385B-05001
Количество на модель
3
№
10
Название детали
Болт маховика
Заводской номер
NA385B-05002
Количество на модель
6
№
11
Название детали
Гайка шатуна
Заводской номер
NB385B-04205
Количество на модель
8
№
12
Название детали
Крышка шатуна
Заводской номер
NB385B-04212
Количество на модель
4
№
13
Название детали
Подшипник шатуна
Заводской номер
NA385B-04005
Количество на модель
8
№
14
Название детали
шатунный болт
Заводской номер
NB385B-04203
Количество на модель
8
№
15
Название детали
шатун
Заводской номер
NB385B-04211
Количество на модель
4
№
16
Название детали
Втулка под палец поршня
Заводской номер
NB385B-04202
Количество на модель
4
№
17
Название детали
Snap ring
Заводской номер
GB/T893-1-1986
Количество на модель
8
№
18
Название детали
Поршень
Заводской номер
NB385B-04001
Количество на модель
4
№
19
Название детали
Поршневой палец
Заводской номер
NA385B-04004
Количество на модель
4
№
20
Название детали
Маслосъемное кольцо
Заводской номер
NA385B-04100
Количество на модель
4
№
21
Название детали
Компрессионное кольцо
Заводской номер
NA385B-04003
Количество на модель
4
№
22
Название детали
Компрессионное кольцо
Заводской номер
NA385B-04002
Количество на модель
4
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Храповик под кривой стартер | NA385B-05008 | 1 | 1 | 1 | |||
| 2 | Шайба с храповым механизмом | NA385B-05007 | 1 | 1 | 2 | |||
| 3 | Шкив коленчатого вала | NA485B-05006 | 1 | 1 | 3 | |||
| 4 | Ключ | GB/T1096-1979 | 1 | 1 | 4 | |||
| 5 | Коленчатый вал | NB485B-05004 | 1 | 1 | 5 | |||
| 6 | Зубчатый венец | 490b-05102 | 1 | 1 | 6 | |||
| 7 | Маховик | NA485BPG-05101 | 1 | 1 | 7 | |||
| 8 | Штифт | GB/T119-1-2000 | 1 | 1 | 8 | |||
| 9 | Подшипник | GB/T276-1994 | 1 | 1 | 9 | |||
| 10 | Шайба болта маховика | NA385B-05001 | 3 | 3 | 10 | |||
| 11 | Болт маховика | NA385B-05002 | 6 | 6 | 11 | |||
| 12 | Гайка шатуна | NB385B-04205 | 8 | 8 | 12 | |||
| 13 | Крышка шатуна | NB385B-04212 | 4 | 4 | 13 | |||
| 14 | Подшипник шатуна | NA385B-04005 | 8 | 8 | 14 | |||
| 15 | шатунный болт | NB385B-04203 | 8 | 8 | 15 | |||
| 16 | шатун | NB385B-04211 | 4 | 4 | 16 | |||
| 17 | Втулка под палец поршня | NB385B-04202 | 4 | 4 | 17 | |||
| 18 | Snap ring | GB/T893-1-1986 | 8 | 8 | 18 | |||
| 19 | Поршень | NB385B-04001 | 4 | 4 | 19 | |||
| 20 | Поршневой палец | NA385B-04004 | 4 | 4 | 20 | |||
| 21 | Маслосъемное кольцо | NA385B-04100 | 4 | 4 | 21 | |||
| 22 | Компрессионное кольцо | NA385B-04003 | 4 | 4 | 22 | |||
| 23 | Компрессионное кольцо | NA385B-04002 | 4 | 4 | 23 |
