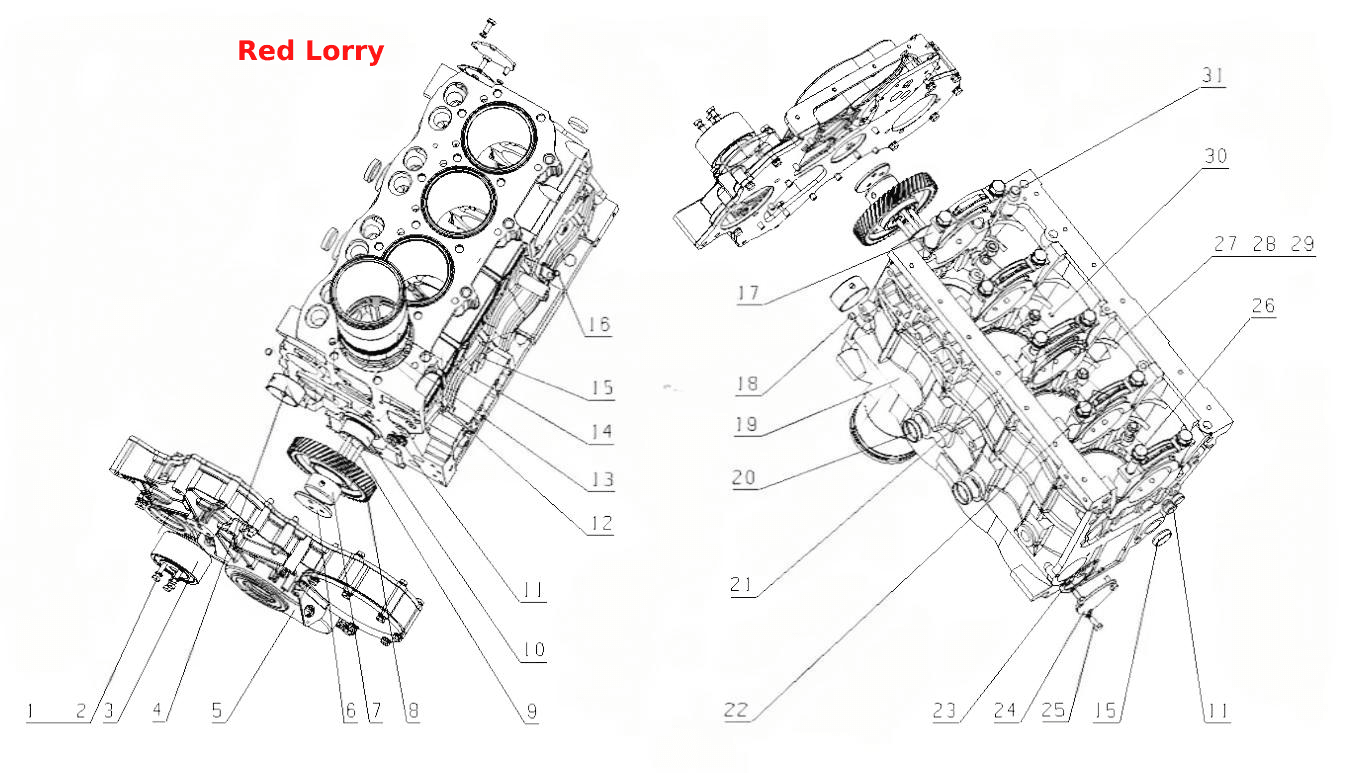

D4300- Блок цилиндров в сборе
100%
Название детали
Болт M8x70
Заводской номер
Q150B0870TF2
Количество на модель
3
№
1
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
3
№
2
Название детали
Узел натяжного ролика Poly V
Заводской номер
D30-1002210D
Количество на модель
1
№
3
Название детали
Втулка распредвала
Заводской номер
6105QA-1002011
Количество на модель
1
№
4
Название детали
Детали корпуса редуктора
Заводской номер
D4300-1002200
Количество на модель
1
№
5
Название детали
Пластина регулировки промежуточной шестерни
Заводской номер
D30-1002054
Количество на модель
1
№
6
Название детали
Втулка распределительного вала
Заводской номер
D30-1002120
Количество на модель
5
№
7
Название детали
Регулировка промежуточной шестерни
Заводской номер
D30-1002051
Количество на модель
1
№
8
Название детали
Болт с лицевой стороной фланца
Заводской номер
D30-1002313
Количество на модель
3
№
9
Название детали
Вал промежуточной шестерни
Заводской номер
D30-1002052
Количество на модель
1
№
10
Название детали
Задняя заглушка главного маслоканала
Заводской номер
6105Q-1002069
Количество на модель
4
№
11
Название детали
Водоуплотнительное кольцо гильзы
Заводской номер
A3000-1002063B
Количество на модель
4
№
12
Название детали
Уплотнительное кольцо гильзы цилиндра
Заводской номер
A3000-1002063
Количество на модель
4
№
13
Название детали
Гильза цилиндра
Заводской номер
D30-1002064B
Количество на модель
4
№
14
Название детали
Пробка для кожуха охлаждения
Заводской номер
630-1003081
Количество на модель
2
№
15
Название детали
Алюминиевая заглушка
Заводской номер
B0100-1002104
Количество на модель
1
№
16
Название детали
Передняя крышка главного подшипника коробки передач
Заводской номер
D30-1002012A
Количество на модель
1
№
17
Название детали
Коническая пробка
Заводской номер
Q61901
Количество на модель
1
№
18
Название детали
Блок цилиндров
Заводской номер
D30-1002114E
Количество на модель
1
№
19
Название детали
Пробка шарового типа
Заводской номер
YC7-40
Количество на модель
2
№
20
Название детали
Крышка среднего подшипника коленчатого вала
Заводской номер
330-1002013
Количество на модель
1
№
21
Название детали
Крышка подшипника коленчатого вала
Заводской номер
330-1002014
Количество на модель
3
№
22
Название детали
Прокладка крышки торцевой части вала CAM
Заводской номер
D7505-1002103A
Количество на модель
1
№
23
Название детали
Крышка осевого люфта распределительного вала
Заводской номер
D30-1002061
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
3
№
25
Название детали
Main bearing bolt
Заводской номер
330-1002021B
Количество на модель
10
№
26
Название детали
Шайба
Заводской номер
430-1002163
Количество на модель
4
№
27
Название детали
Деталь наконечника
Заводской номер
D30-1002740
Количество на модель
4
№
28
Название детали
Полый болт для масла
Заводской номер
G0100-1002162A
Количество на модель
4
№
29
Название детали
Шпилька B4x8
Заводской номер
YC24-0408
Количество на модель
2
№
30
Название детали
Блок каналов для смазки
Заводской номер
D30-1002068A
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8x70 | Q150B0870TF2 | 3 | 3 | 1 | |||
| 2 | Пружинная шайба | Q40308 | 3 | 3 | 2 | |||
| 3 | Узел натяжного ролика Poly V | D30-1002210D | 1 | 1 | 3 | |||
| 4 | Втулка распредвала | 6105QA-1002011 | 1 | 1 | 4 | |||
| 5 | Детали корпуса редуктора | D4300-1002200 | 1 | 1 | 5 | |||
| 6 | Пластина регулировки промежуточной шестерни | D30-1002054 | 1 | 1 | 6 | |||
| 7 | Втулка распределительного вала | D30-1002120 | 5 | 5 | 7 | |||
| 8 | Регулировка промежуточной шестерни | D30-1002051 | 1 | 1 | 8 | |||
| 9 | Болт с лицевой стороной фланца | D30-1002313 | 3 | 3 | 9 | |||
| 10 | Вал промежуточной шестерни | D30-1002052 | 1 | 1 | 10 | |||
| 11 | Задняя заглушка главного маслоканала | 6105Q-1002069 | 4 | 4 | 11 | |||
| 12 | Водоуплотнительное кольцо гильзы | A3000-1002063B | 4 | 4 | 12 | |||
| 13 | Уплотнительное кольцо гильзы цилиндра | A3000-1002063 | 4 | 4 | 13 | |||
| 14 | Гильза цилиндра | D30-1002064B | 4 | 4 | 14 | |||
| 15 | Пробка для кожуха охлаждения | 630-1003081 | 2 | 2 | 15 | |||
| 16 | Алюминиевая заглушка | B0100-1002104 | 1 | 1 | 16 | |||
| 17 | Передняя крышка главного подшипника коробки передач | D30-1002012A | 1 | 1 | 17 | |||
| 18 | Коническая пробка | Q61901 | 1 | 1 | 18 | |||
| 19 | Блок цилиндров | D30-1002114E | 1 | 1 | 19 | |||
| 20 | Пробка шарового типа | YC7-40 | 2 | 2 | 20 | |||
| 21 | Крышка среднего подшипника коленчатого вала | 330-1002013 | 1 | 1 | 21 | |||
| 22 | Крышка подшипника коленчатого вала | 330-1002014 | 3 | 3 | 22 | |||
| 23 | Прокладка крышки торцевой части вала CAM | D7505-1002103A | 1 | 1 | 23 | |||
| 24 | Крышка осевого люфта распределительного вала | D30-1002061 | 1 | 1 | 24 | |||
| 25 | Болт | Q1840816 | 3 | 3 | 25 | |||
| 26 | Main bearing bolt | 330-1002021B | 10 | 10 | 26 | |||
| 27 | Шайба | 430-1002163 | 4 | 4 | 27 | |||
| 28 | Деталь наконечника | D30-1002740 | 4 | 4 | 28 | |||
| 29 | Полый болт для масла | G0100-1002162A | 4 | 4 | 29 | |||
| 30 | Шпилька B4x8 | YC24-0408 | 2 | 2 | 30 | |||
| 31 | Блок каналов для смазки | D30-1002068A | 1 | 1 | 31 |
