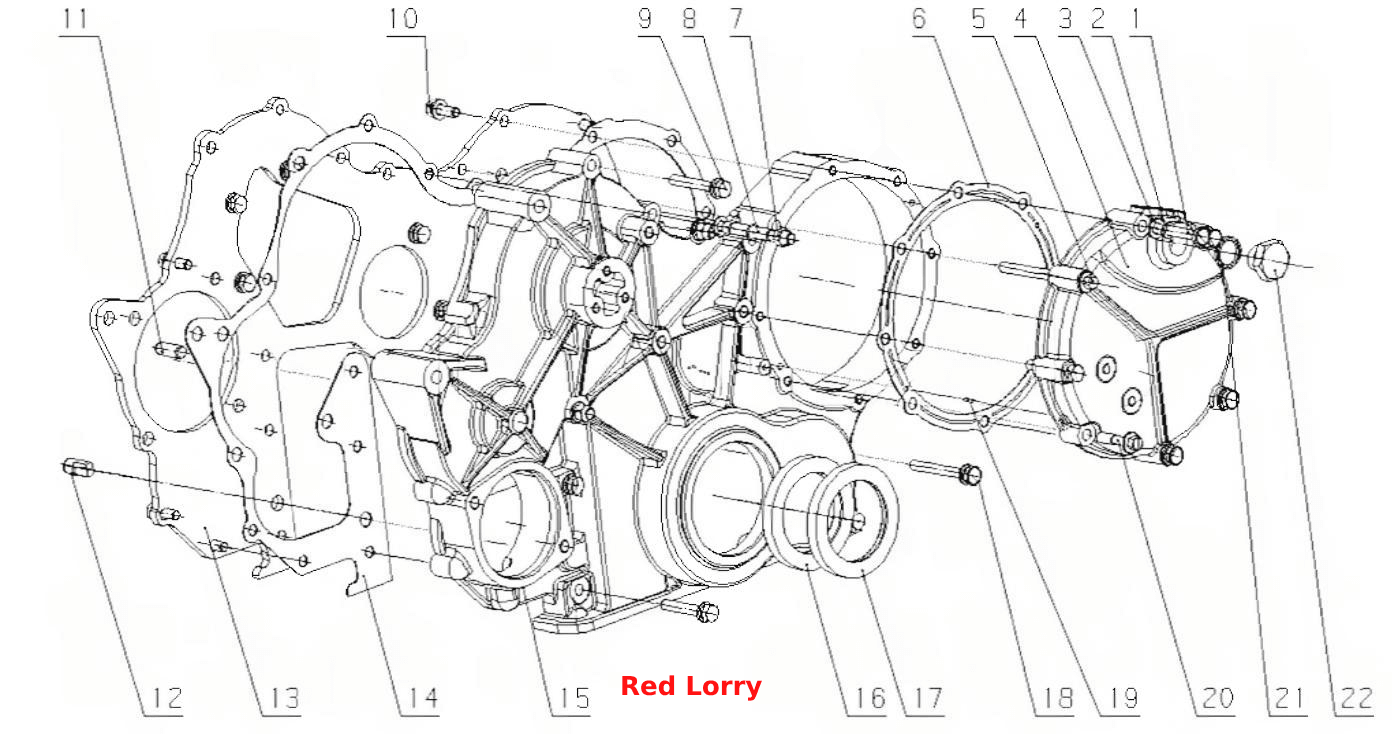

Детали корпуса редуктора D4300
100%
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B0850
Количество на модель
8
№
1
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
27
№
2
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
27
№
3
Название детали
Защитная пластина шестерни инжекторного насоса
Заводской номер
D4300-1002251A
Количество на модель
1
№
4
Название детали
Hex flange bolt
Заводской номер
Q1840895
Количество на модель
1
№
5
Название детали
Прокладка пластины крышки шестерни инжекторного насоса
Заводской номер
D4400-1002206
Количество на модель
1
№
6
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
3
№
7
Название детали
Шпилька M8x65
Заводской номер
Q1200865
Количество на модель
3
№
8
Название детали
болт
Заводской номер
Q150B0855
Количество на модель
1
№
9
Название детали
болт с головкой
Заводской номер
Q150B0822
Количество на модель
13
№
10
Название детали
Прямой штифт
Заводской номер
YC24-B1026
Количество на модель
1
№
11
Название детали
Плоский палец
Заводской номер
6105Q-1600011
Количество на модель
1
№
12
Название детали
Крышка редукторной камеры
Заводской номер
D2000-1002203A
Количество на модель
1
№
13
Название детали
ПРОКЛАДКА КОРПУСА РЕДУКТОРА
Заводской номер
D30-1002204a
Количество на модель
1
№
14
Название детали
КОРПУС РЕДУКТОРА
Заводской номер
D30-1002201
Количество на модель
1
№
15
Название детали
Сальник 65x90
Заводской номер
YC209-C065090FR
Количество на модель
1
№
16
Название детали
Сальник 65x90
Заводской номер
YC209-C065090PR
Количество на модель
1
№
17
Название детали
Болт Mx
Заводской номер
Q150B0865
Количество на модель
2
№
18
Название детали
Прямой штифт
Заводской номер
YC24-0310
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
Q1840835
Количество на модель
1
№
20
Название детали
Уплотнительная шайба d20
Заводской номер
Q/YC149-20
Количество на модель
1
№
21
Название детали
Пробка Мх
Заводской номер
Q/YC198-20
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт с шестигранной головкой | Q150B0850 | 8 | 8 | 1 | |||
| 2 | Пружинная шайба | Q40308 | 27 | 27 | 2 | |||
| 3 | Wаshеr | Q40108 | 27 | 27 | 3 | |||
| 4 | Защитная пластина шестерни инжекторного насоса | D4300-1002251A | 1 | 1 | 4 | |||
| 5 | Hex flange bolt | Q1840895 | 1 | 1 | 5 | |||
| 6 | Прокладка пластины крышки шестерни инжекторного насоса | D4400-1002206 | 1 | 1 | 6 | |||
| 7 | гайка | Q340B08 | 3 | 3 | 7 | |||
| 8 | Шпилька M8x65 | Q1200865 | 3 | 3 | 8 | |||
| 9 | болт | Q150B0855 | 1 | 1 | 9 | |||
| 10 | болт с головкой | Q150B0822 | 13 | 13 | 10 | |||
| 11 | Прямой штифт | YC24-B1026 | 1 | 1 | 11 | |||
| 12 | Плоский палец | 6105Q-1600011 | 1 | 1 | 12 | |||
| 13 | Крышка редукторной камеры | D2000-1002203A | 1 | 1 | 13 | |||
| 14 | ПРОКЛАДКА КОРПУСА РЕДУКТОРА | D30-1002204a | 1 | 1 | 14 | |||
| 15 | КОРПУС РЕДУКТОРА | D30-1002201 | 1 | 1 | 15 | |||
| 16 | Сальник 65x90 | YC209-C065090FR | 1 | 1 | 16 | |||
| 17 | Сальник 65x90 | YC209-C065090PR | 1 | 1 | 17 | |||
| 18 | Болт Mx | Q150B0865 | 2 | 2 | 18 | |||
| 19 | Прямой штифт | YC24-0310 | 2 | 2 | 19 | |||
| 20 | Болт | Q1840835 | 1 | 1 | 20 | |||
| 21 | Уплотнительная шайба d20 | Q/YC149-20 | 1 | 1 | 21 | |||
| 22 | Пробка Мх | Q/YC198-20 | 1 | 1 | 22 |
