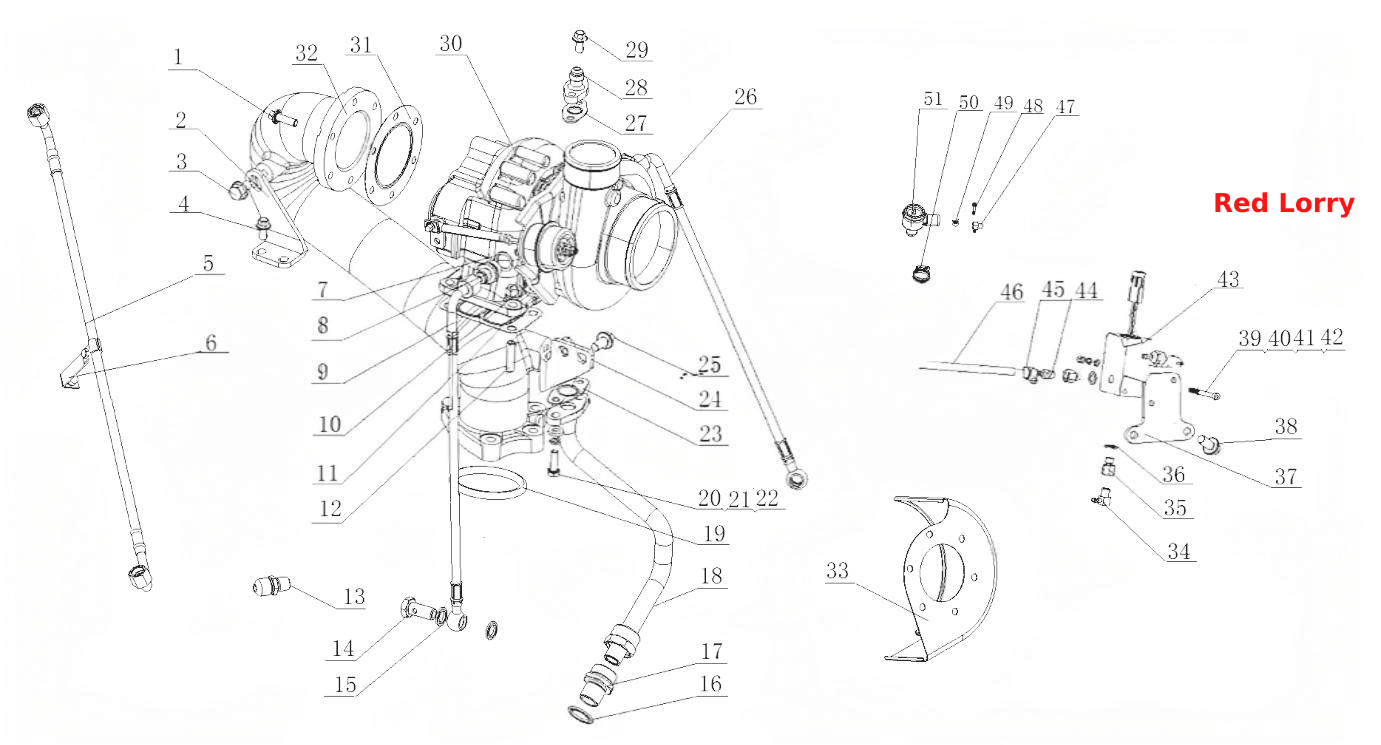

J3C01- Турбокомпрессор в сборе
100%
Название детали
Изоляционная втулка задней соединительной трубы турбины
Заводской номер
J4ADA-1118506
Количество на модель
1
№
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
2
№
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
1
№
Название детали
Болт M8x25
Заводской номер
Q1800825TF2
Количество на модель
6
№
1
Название детали
Кронштейн
Заводской номер
J3808-1008241
Количество на модель
1
№
2
Название детали
болт
Заводской номер
Q150B1020
Количество на модель
1
№
3
Название детали
болт
Заводской номер
Q150B0816
Количество на модель
2
№
4
Название детали
Шланг для впуска масла
Заводской номер
B4000-1118250A
Количество на модель
1
№
5
Название детали
Сборка хомутов для труб
Заводской номер
A10E3-1118270
Количество на модель
1
№
6
Название детали
Шайба 18
Заводской номер
Q/YC901-3C18
Количество на модель
2
№
7
Название детали
Водовпускной и выпускной соеденитель турбоускорителя
Заводской номер
G4200-1118061B
Количество на модель
1
№
8
Название детали
Впускная труба для воды турбокомпрессора
Заводской номер
J5400-1118006A
Количество на модель
1
№
9
Название детали
Орех
Заводской номер
K6000-1008206
Количество на модель
4
№
10
Название детали
Прокладка турбокомпрессора
Заводской номер
A1A00-1118002
Количество на модель
1
№
11
Название детали
Шпилька
Заводской номер
150-1118001
Количество на модель
4
№
12
Название детали
Соединитель впуска масла
Заводской номер
L3000-1118031
Количество на модель
1
№
13
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
2
№
14
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
4
№
15
Название детали
Уплотнительная шайба
Заводской номер
Q/YC149-24
Количество на модель
1
№
16
Название детали
Соединитель возврата масла
Заводской номер
475D-1002071
Количество на модель
1
№
17
Название детали
Сварная трубка возврата масла
Заводской номер
J3808-1118340
Количество на модель
1
№
18
Название детали
Шайба выпускного патрубка турбины
Заводской номер
A3204-1008222
Количество на модель
1
№
19
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
2
№
20
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
6105Q-3509013
Количество на модель
2
№
22
Название детали
прокладка
Заводской номер
M3600-1118301
Количество на модель
1
№
23
Название детали
Кронштейн
Заводской номер
J3808-1008212
Количество на модель
1
№
24
Название детали
Болт M10x20
Заводской номер
Q1841020TF2
Количество на модель
3
№
25
Название детали
Труба для отвода воды турбокомпрессора
Заводской номер
J5400-1118007
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
150-1118031B
Количество на модель
1
№
27
Название детали
Масловпускное соединение
Заводской номер
475D-1118211
Количество на модель
1
№
28
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
2
№
29
Название детали
TURBOCHARGER
Заводской номер
J3C00-1118100-135
Количество на модель
1
№
30
Название детали
прокладка
Заводской номер
475D-1008026A
Количество на модель
1
№
31
Название детали
Задняя соединительная труба выхлопной системы турбины
Заводской номер
J3808-1008203C
Количество на модель
1
№
32
Название детали
Задняя соединительная труба выхлопной системы турбины
Заводской номер
J3808-1008203B-W
Количество на модель
1
№
32
Название детали
Теплоизолирующая втулка для турбины
Заводской номер
J3C00-1118503
Количество на модель
1
№
33
Название детали
Компенсационный сустав регулятора давления
Заводской номер
G3900-1113031
Количество на модель
2
№
34
Название детали
Соеденитель клапана контроля прохода выхлопного газа
Заводской номер
J5700-1118082B
Количество на модель
3
№
35
Название детали
Уплотнительное кольцо
Заводской номер
YC208-A00900F
Количество на модель
3
№
36
Название детали
Кронштейн клапана управления перепускным клапаном отработавших газов
Заводской номер
J4R00-1118901
Количество на модель
1
№
37
Название детали
Болт
Заводской номер
Q1840812
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
Q150B0665
Количество на модель
2
№
39
Название детали
Шайба 8х16х2-SТ-А3С
Заводской номер
Q40106
Количество на модель
2
№
40
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
2
№
41
Название детали
Гайка M6
Заводской номер
Q350B06
Количество на модель
2
№
42
Название детали
Клапан контроля прохода выхлопного газа
Заводской номер
J5700-1118080
Количество на модель
1
№
43
Название детали
Вентиляционный соеденитель
Заводской номер
G4200-1008013
Количество на модель
1
№
44
Название детали
METAL STRIP SPRING HOOP
Заводской номер
Q673B12
Количество на модель
2
№
45
Название детали
Вентиляционный шланг устойчивого к перенапряжениям клапана
Заводской номер
G5900-1008019
Количество на модель
4
№
46
Название детали
Тройник
Заводской номер
G5900-1008014
Количество на модель
1
№
48
Название детали
Петля обруча
Заводской номер
Q673B11
Количество на модель
12
№
49
Название детали
Скоба
Заводской номер
Q67638
Количество на модель
2
№
50
Название детали
Устойчивый к перенапряжениям клапан
Заводской номер
G5900-1008040
Количество на модель
2
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Изоляционная втулка задней соединительной трубы турбины | J4ADA-1118506 | 1 | 1 | |||||
| Wаshеr | Q40108 | 2 | 2 | |||||
| Шайба | Q40110 | 1 | 1 | |||||
| 1 | Болт M8x25 | Q1800825TF2 | 6 | 6 | 1 | |||
| 2 | Кронштейн | J3808-1008241 | 1 | 1 | 2 | |||
| 3 | болт | Q150B1020 | 1 | 1 | 3 | |||
| 4 | болт | Q150B0816 | 2 | 2 | 4 | |||
| 5 | Шланг для впуска масла | B4000-1118250A | 1 | 1 | 5 | |||
| 6 | Сборка хомутов для труб | A10E3-1118270 | 1 | 1 | 6 | |||
| 7 | Шайба 18 | Q/YC901-3C18 | 2 | 2 | 7 | |||
| 8 | Водовпускной и выпускной соеденитель турбоускорителя | G4200-1118061B | 1 | 1 | 8 | |||
| 9 | Впускная труба для воды турбокомпрессора | J5400-1118006A | 1 | 1 | 9 | |||
| 10 | Орех | K6000-1008206 | 4 | 4 | 10 | |||
| 11 | Прокладка турбокомпрессора | A1A00-1118002 | 1 | 1 | 11 | |||
| 12 | Шпилька | 150-1118001 | 4 | 4 | 12 | |||
| 13 | Соединитель впуска масла | L3000-1118031 | 1 | 1 | 13 | |||
| 14 | Болт с водяной канавкой | 6QA6-1307017 | 2 | 2 | 14 | |||
| 15 | Комбинированная уплотнительная шайба | Q/YC149-14 | 4 | 4 | 15 | |||
| 16 | Уплотнительная шайба | Q/YC149-24 | 1 | 1 | 16 | |||
| 17 | Соединитель возврата масла | 475D-1002071 | 1 | 1 | 17 | |||
| 18 | Сварная трубка возврата масла | J3808-1118340 | 1 | 1 | 18 | |||
| 19 | Шайба выпускного патрубка турбины | A3204-1008222 | 1 | 1 | 19 | |||
| 20 | Hex.screw | Q150B0825TF2 | 2 | 2 | 20 | |||
| 21 | Пружинная шайба | Q40308 | 2 | 2 | 21 | |||
| 22 | Шайба | 6105Q-3509013 | 2 | 2 | 22 | |||
| 23 | прокладка | M3600-1118301 | 1 | 1 | 23 | |||
| 24 | Кронштейн | J3808-1008212 | 1 | 1 | 24 | |||
| 25 | Болт M10x20 | Q1841020TF2 | 3 | 3 | 25 | |||
| 26 | Труба для отвода воды турбокомпрессора | J5400-1118007 | 1 | 1 | 26 | |||
| 27 | Шайба | 150-1118031B | 1 | 1 | 27 | |||
| 28 | Масловпускное соединение | 475D-1118211 | 1 | 1 | 28 | |||
| 29 | Болт M8x20 | Q1840820TF2 | 2 | 2 | 29 | |||
| 30 | TURBOCHARGER | J3C00-1118100-135 | 1 | 1 | 30 | |||
| 31 | прокладка | 475D-1008026A | 1 | 1 | 31 | |||
| 32 | Задняя соединительная труба выхлопной системы турбины | J3808-1008203C | 1 | 1 | 32 | |||
| 32 | Задняя соединительная труба выхлопной системы турбины | J3808-1008203B-W | 1 | 1 | 32 | |||
| 33 | Теплоизолирующая втулка для турбины | J3C00-1118503 | 1 | 1 | 33 | |||
| 34 | Компенсационный сустав регулятора давления | G3900-1113031 | 2 | 2 | 34 | |||
| 35 | Соеденитель клапана контроля прохода выхлопного газа | J5700-1118082B | 3 | 3 | 35 | |||
| 36 | Уплотнительное кольцо | YC208-A00900F | 3 | 3 | 36 | |||
| 37 | Кронштейн клапана управления перепускным клапаном отработавших газов | J4R00-1118901 | 1 | 1 | 37 | |||
| 38 | Болт | Q1840812 | 2 | 2 | 38 | |||
| 39 | Болт | Q150B0665 | 2 | 2 | 39 | |||
| 40 | Шайба 8х16х2-SТ-А3С | Q40106 | 2 | 2 | 40 | |||
| 41 | Шайба | Q40306 | 2 | 2 | 41 | |||
| 42 | Гайка M6 | Q350B06 | 2 | 2 | 42 | |||
| 43 | Клапан контроля прохода выхлопного газа | J5700-1118080 | 1 | 1 | 43 | |||
| 44 | Вентиляционный соеденитель | G4200-1008013 | 1 | 1 | 44 | |||
| 45 | METAL STRIP SPRING HOOP | Q673B12 | 2 | 2 | 45 | |||
| 46 | Вентиляционный шланг устойчивого к перенапряжениям клапана | G5900-1008019 | 4 | 4 | 46 | |||
| 48 | Тройник | G5900-1008014 | 1 | 1 | 48 | |||
| 49 | Петля обруча | Q673B11 | 12 | 12 | 49 | |||
| 50 | Скоба | Q67638 | 2 | 2 | 50 | |||
| 51 | Устойчивый к перенапряжениям клапан | G5900-1008040 | 2 | 2 | 51 |
