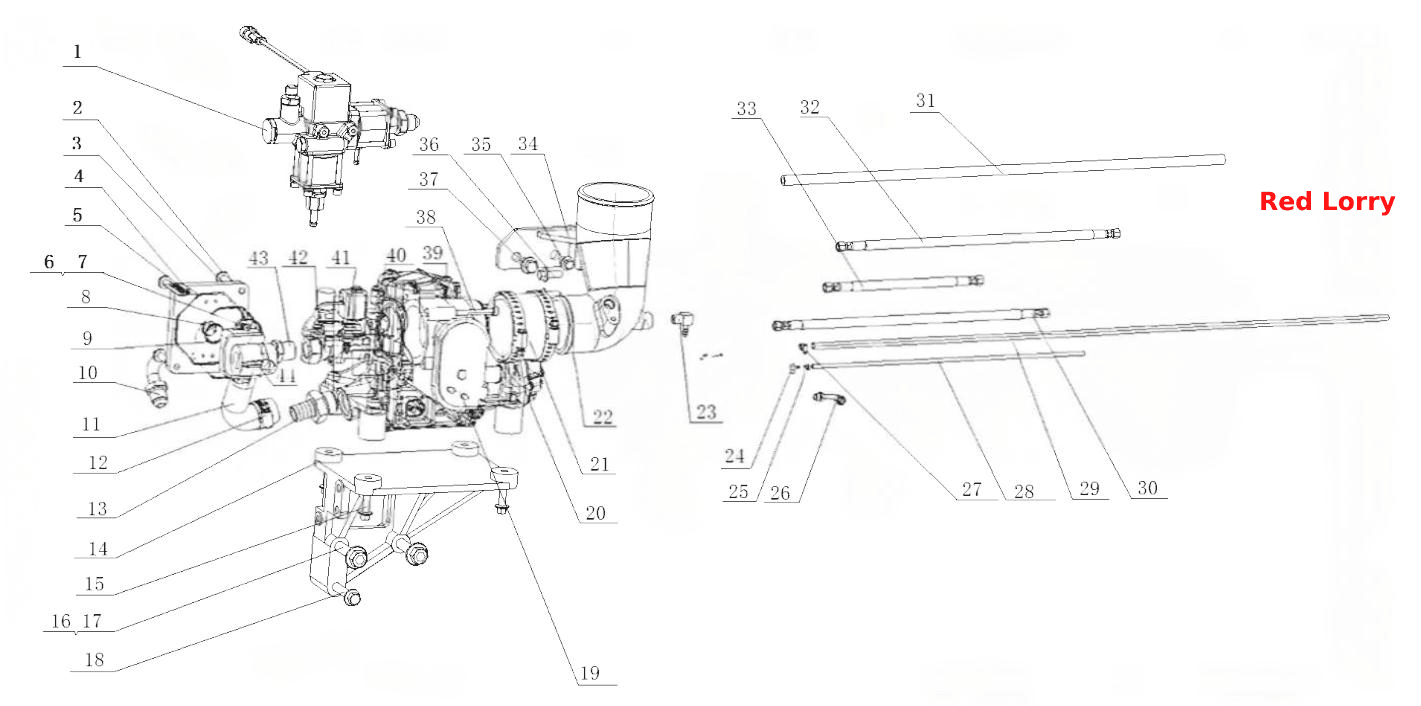

J3C01- Устройство подачи газа в сборе
100%
Название детали
низкий пресс
Заводской номер
J4R00-1113240-P64
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
Q1840825
Количество на модель
4
№
2
Название детали
Соединительный патрубок смесителя
Заводской номер
J4S00-1113553
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
YC5-0206
Количество на модель
2
№
4
Название детали
Этикетка
Заводской номер
J4R00-1113571
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
Q40304
Количество на модель
4
№
6
Название детали
Винт M4x12
Заводской номер
Q2140412
Количество на модель
4
№
7
Название детали
Уплотнительное кольцо
Заводской номер
J4R00-1113547A
Количество на модель
1
№
8
Название детали
Уплотнительное кольцо
Заводской номер
J4R00-1113546
Количество на модель
1
№
9
Название детали
Соединительная труба для выхода воздуха
Заводской номер
G6600-1113C60
Количество на модель
2
№
10
Название детали
Соединительная труба смесителя
Заводской номер
J4S00-1113551
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
Q67632
Количество на модель
3
№
12
Название детали
Воздуховыпускное соединение
Заводской номер
J4R00-1113F02
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
J4S00-1113F03
Количество на модель
1
№
14
Название детали
Болт M8x25
Заводской номер
Q1840825TF2
Количество на модель
4
№
15
Название детали
Болт M12X65
Заводской номер
Q150B1265TF2
Количество на модель
2
№
16
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
2
№
17
Название детали
Болт с шестигранной головкой и фланцем
Заводской номер
Q1841065
Количество на модель
1
№
18
Название детали
Дроссельная заслонка с электроприводом
Заводской номер
J5700-1113070
Количество на модель
1
№
19
Название детали
Хомут
Заводской номер
Q67683
Количество на модель
2
№
20
Название детали
Соединительная трубка дроссельной заслонки
Заводской номер
J4R00-1113642
Количество на модель
1
№
21
Название детали
Соединительная труба воздухозаборника, воздушная дроссельная заслонка
Заводской номер
J4VYB-1113601
Количество на модель
1
№
22
Название детали
Компенсационный сустав регулятора давления
Заводской номер
G3900-1113031
Количество на модель
2
№
23
Название детали
Петля обруча
Заводской номер
Q673B11
Количество на модель
2
№
25
Название детали
Хомут обруча
Заводской номер
Q67616
Количество на модель
4
№
27
Название детали
Вентиляционный шланг устойчивого к перенапряжениям клапана
Заводской номер
G5900-1008019
Количество на модель
1
№
28
Название детали
Шланг впуска горячей воды
Заводской номер
M2BD1-1113282
Количество на модель
2
№
29
Название детали
Соединительная труба
Заводской номер
J5700-1113302
Количество на модель
1
№
30
Название детали
Соеденительная трубка
Заводской номер
G6800-1113302
Количество на модель
1
№
31
Название детали
Соединительная труба
Заводской номер
M3B00-1113302
Количество на модель
1
№
32
Название детали
Шланг
Заводской номер
J4S00-1113762
Количество на модель
1
№
33
Название детали
Клипса
Заводской номер
J4VYB-1113403
Количество на модель
1
№
34
Название детали
Болт M8x15
Заводской номер
Q1840815
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
Q1840820
Количество на модель
2
№
36
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1841016
Количество на модель
1
№
37
Название детали
Винт
Заводской номер
Q218B0650TF2
Количество на модель
4
№
38
Название детали
Клапан CFV
Заводской номер
J4R00-1113F40
Количество на модель
1
№
39
Название детали
Прокладка электронной дроссельной заслонки
Заводской номер
J4H00-1113641
Количество на модель
1
№
40
Название детали
Внутренний цилиндрический винт
Заводской номер
Q218B0612
Количество на модель
4
№
41
Название детали
Клапан отключения подачи топлива низкого давления
Заводской номер
J4R00-1113301A
Количество на модель
1
№
42
Название детали
Воздуховыпускное соединение
Заводской номер
G6600-1113C61
Количество на модель
1
№
43
Название детали
Внутренний смеситель
Заводской номер
J4R00-1113545B
Количество на модель
1
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | низкий пресс | J4R00-1113240-P64 | 1 | 1 | 1 | |||
| 2 | Болт | Q1840825 | 4 | 4 | 2 | |||
| 3 | Соединительный патрубок смесителя | J4S00-1113553 | 1 | 1 | 3 | |||
| 4 | Болт | YC5-0206 | 2 | 2 | 4 | |||
| 5 | Этикетка | J4R00-1113571 | 1 | 1 | 5 | |||
| 6 | Шайба | Q40304 | 4 | 4 | 6 | |||
| 7 | Винт M4x12 | Q2140412 | 4 | 4 | 7 | |||
| 8 | Уплотнительное кольцо | J4R00-1113547A | 1 | 1 | 8 | |||
| 9 | Уплотнительное кольцо | J4R00-1113546 | 1 | 1 | 9 | |||
| 10 | Соединительная труба для выхода воздуха | G6600-1113C60 | 2 | 2 | 10 | |||
| 11 | Соединительная труба смесителя | J4S00-1113551 | 1 | 1 | 11 | |||
| 12 | Хомут | Q67632 | 3 | 3 | 12 | |||
| 13 | Воздуховыпускное соединение | J4R00-1113F02 | 1 | 1 | 13 | |||
| 14 | Кронштейн | J4S00-1113F03 | 1 | 1 | 14 | |||
| 15 | Болт M8x25 | Q1840825TF2 | 4 | 4 | 15 | |||
| 16 | Болт M12X65 | Q150B1265TF2 | 2 | 2 | 16 | |||
| 17 | Пружинная шайба | Q40312 | 2 | 2 | 17 | |||
| 18 | Болт с шестигранной головкой и фланцем | Q1841065 | 1 | 1 | 18 | |||
| 19 | Дроссельная заслонка с электроприводом | J5700-1113070 | 1 | 1 | 19 | |||
| 20 | Хомут | Q67683 | 2 | 2 | 20 | |||
| 21 | Соединительная трубка дроссельной заслонки | J4R00-1113642 | 1 | 1 | 21 | |||
| 22 | Соединительная труба воздухозаборника, воздушная дроссельная заслонка | J4VYB-1113601 | 1 | 1 | 22 | |||
| 23 | Компенсационный сустав регулятора давления | G3900-1113031 | 2 | 2 | 23 | |||
| 25 | Петля обруча | Q673B11 | 2 | 2 | 25 | |||
| 27 | Хомут обруча | Q67616 | 4 | 4 | 27 | |||
| 28 | Вентиляционный шланг устойчивого к перенапряжениям клапана | G5900-1008019 | 1 | 1 | 28 | |||
| 29 | Шланг впуска горячей воды | M2BD1-1113282 | 2 | 2 | 29 | |||
| 30 | Соединительная труба | J5700-1113302 | 1 | 1 | 30 | |||
| 31 | Соеденительная трубка | G6800-1113302 | 1 | 1 | 31 | |||
| 32 | Соединительная труба | M3B00-1113302 | 1 | 1 | 32 | |||
| 33 | Шланг | J4S00-1113762 | 1 | 1 | 33 | |||
| 34 | Клипса | J4VYB-1113403 | 1 | 1 | 34 | |||
| 35 | Болт M8x15 | Q1840815 | 1 | 1 | 35 | |||
| 36 | Болт | Q1840820 | 2 | 2 | 36 | |||
| 37 | Шестигранный фланцевый болт | Q1841016 | 1 | 1 | 37 | |||
| 38 | Винт | Q218B0650TF2 | 4 | 4 | 38 | |||
| 39 | Клапан CFV | J4R00-1113F40 | 1 | 1 | 39 | |||
| 40 | Прокладка электронной дроссельной заслонки | J4H00-1113641 | 1 | 1 | 40 | |||
| 41 | Внутренний цилиндрический винт | Q218B0612 | 4 | 4 | 41 | |||
| 42 | Клапан отключения подачи топлива низкого давления | J4R00-1113301A | 1 | 1 | 42 | |||
| 43 | Воздуховыпускное соединение | G6600-1113C61 | 1 | 1 | 43 | |||
| 44 | Внутренний смеситель | J4R00-1113545B | 1 | 1 | 44 |
