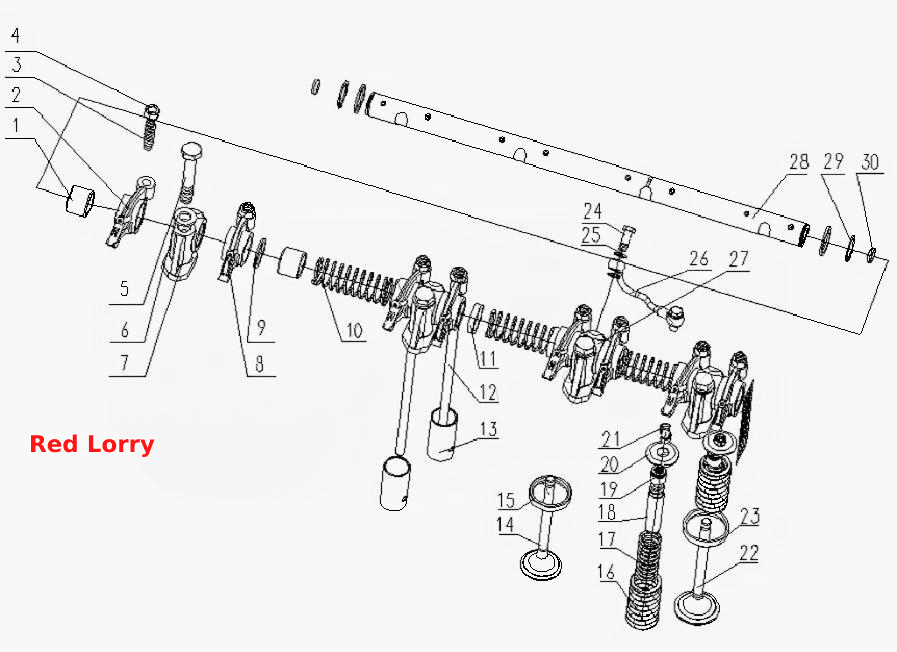

D30- Корпус клапана в сборе
100%
Название детали
Втулка коромысла впускного клапана
Заводской номер
J3100-1007144
Количество на модель
8
№
1
Название детали
Коромысло впускного клапана
Заводской номер
J3100-1007143
Количество на модель
4
№
2
Название детали
Болт регулировки клапана
Заводской номер
6105QA-1007053
Количество на модель
8
№
3
Название детали
Контргайка
Заводской номер
6105Q-1007054
Количество на модель
4
№
4
Название детали
Болт с шестиугольной головкой
Заводской номер
D30-1007036
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
A30-1007092
Количество на модель
3
№
6
Название детали
Сиденье вала коромысла II
Заводской номер
D30-1007033
Количество на модель
8
№
7
Название детали
Коромысло выпускного клапана
Заводской номер
J3100-1007153
Количество на модель
4
№
8
Название детали
Шайба оси клапанного коромысла
Заводской номер
6105QA-1007031
Количество на модель
6
№
9
Название детали
Пружина оси клапанного коромысла
Заводской номер
6105QA-1007032
Количество на модель
3
№
10
Название детали
Шайба оси клапанного коромысла
Заводской номер
D30-1007031
Количество на модель
2
№
11
Название детали
Толкающая штанга
Заводской номер
D30-1007081
Количество на модель
8
№
12
Название детали
Толкатель
Заводской номер
6105Q-1007091A
Количество на модель
8
№
13
Название детали
Впускной клапан
Заводской номер
D30-1003111B
Количество на модель
4
№
14
Название детали
Седло впускного клапана
Заводской номер
430-1007019
Количество на модель
4
№
15
Название детали
Внешняя пружина клапана
Заводской номер
6105Q-1007022
Количество на модель
8
№
16
Название детали
Внутренняя пружина клапана
Заводской номер
6105Q-1007023
Количество на модель
8
№
17
Название детали
Направляющая клапана
Заводской номер
430-1007018
Количество на модель
8
№
18
Название детали
Сальник стержня клапана
Заводской номер
430-1007016A
Количество на модель
8
№
19
Название детали
Верхнее седло пружины клапана
Заводской номер
D30-1003116
Количество на модель
8
№
20
Название детали
Сухарь клапана
Заводской номер
150-1007021E
Количество на модель
16
№
21
Название детали
Выпускной клапан
Заводской номер
D30-1003103B
Количество на модель
4
№
22
Название детали
Сиденье выпускного клапана
Заводской номер
430-1007021
Количество на модель
4
№
23
Название детали
Болт патрубка
Заводской номер
6105Q-1007073
Количество на модель
2
№
24
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-8
Количество на модель
4
№
25
Название детали
Сварная масляная трубка
Заводской номер
D30-1007075A
Количество на модель
1
№
26
Название детали
Сиденье вала коромысла I
Заводской номер
D30-1007034
Количество на модель
1
№
27
Название детали
Ось корамысел
Заводской номер
D30-1007101
Количество на модель
1
№
28
Название детали
Кольцо стопорное
Заводской номер
Q43125
Количество на модель
2
№
29
Название детали
Шарообразная пластинчатая пробка
Заводской номер
6105QA-1007042
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка коромысла впускного клапана | J3100-1007144 | 8 | 8 | 1 | |||
| 2 | Коромысло впускного клапана | J3100-1007143 | 4 | 4 | 2 | |||
| 3 | Болт регулировки клапана | 6105QA-1007053 | 8 | 8 | 3 | |||
| 4 | Контргайка | 6105Q-1007054 | 4 | 4 | 4 | |||
| 5 | Болт с шестиугольной головкой | D30-1007036 | 4 | 4 | 5 | |||
| 6 | Шайба | A30-1007092 | 3 | 3 | 6 | |||
| 7 | Сиденье вала коромысла II | D30-1007033 | 8 | 8 | 7 | |||
| 8 | Коромысло выпускного клапана | J3100-1007153 | 4 | 4 | 8 | |||
| 9 | Шайба оси клапанного коромысла | 6105QA-1007031 | 6 | 6 | 9 | |||
| 10 | Пружина оси клапанного коромысла | 6105QA-1007032 | 3 | 3 | 10 | |||
| 11 | Шайба оси клапанного коромысла | D30-1007031 | 2 | 2 | 11 | |||
| 12 | Толкающая штанга | D30-1007081 | 8 | 8 | 12 | |||
| 13 | Толкатель | 6105Q-1007091A | 8 | 8 | 13 | |||
| 14 | Впускной клапан | D30-1003111B | 4 | 4 | 14 | |||
| 15 | Седло впускного клапана | 430-1007019 | 4 | 4 | 15 | |||
| 16 | Внешняя пружина клапана | 6105Q-1007022 | 8 | 8 | 16 | |||
| 17 | Внутренняя пружина клапана | 6105Q-1007023 | 8 | 8 | 17 | |||
| 18 | Направляющая клапана | 430-1007018 | 8 | 8 | 18 | |||
| 19 | Сальник стержня клапана | 430-1007016A | 8 | 8 | 19 | |||
| 20 | Верхнее седло пружины клапана | D30-1003116 | 8 | 8 | 20 | |||
| 21 | Сухарь клапана | 150-1007021E | 16 | 16 | 21 | |||
| 22 | Выпускной клапан | D30-1003103B | 4 | 4 | 22 | |||
| 23 | Сиденье выпускного клапана | 430-1007021 | 4 | 4 | 23 | |||
| 24 | Болт патрубка | 6105Q-1007073 | 2 | 2 | 24 | |||
| 25 | Комбинированная уплотнительная шайба | Q/YC149-8 | 4 | 4 | 25 | |||
| 26 | Сварная масляная трубка | D30-1007075A | 1 | 1 | 26 | |||
| 27 | Сиденье вала коромысла I | D30-1007034 | 1 | 1 | 27 | |||
| 28 | Ось корамысел | D30-1007101 | 1 | 1 | 28 | |||
| 29 | Кольцо стопорное | Q43125 | 2 | 2 | 29 | |||
| 30 | Шарообразная пластинчатая пробка | 6105QA-1007042 | 2 | 2 | 30 |
