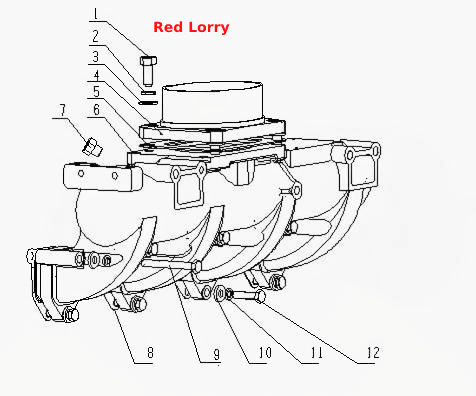

D7400- Сборочный узел впускного воздухопровода
100%
Название детали
Болт
Заводской номер
Q150B0832
Количество на модель
4
№
1
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
4
№
2
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
4
№
3
Название детали
Впускной трубопровод
Заводской номер
D7200-1008012A
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
530-1008019A
Количество на модель
1
№
5
Название детали
Впускная воздушная трубка
Заводской номер
D32-1008101D
Количество на модель
1
№
6
Название детали
Пробка
Заводской номер
Q618B04
Количество на модель
1
№
7
Название детали
Шайба воздухозаборной трубки
Заводской номер
D30-1008011A
Количество на модель
2
№
8
Название детали
Hex bolt
Заводской номер
Q150B0870
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
Q150B0830
Количество на модель
4
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | Q150B0832 | 4 | 4 | 1 | |||
| 2 | Пружинная шайба | Q40308 | 4 | 4 | 2 | |||
| 3 | Wаshеr | Q40108 | 4 | 4 | 3 | |||
| 4 | Впускной трубопровод | D7200-1008012A | 1 | 1 | 4 | |||
| 5 | прокладка | 530-1008019A | 1 | 1 | 5 | |||
| 6 | Впускная воздушная трубка | D32-1008101D | 1 | 1 | 6 | |||
| 7 | Пробка | Q618B04 | 1 | 1 | 7 | |||
| 8 | Шайба воздухозаборной трубки | D30-1008011A | 2 | 2 | 8 | |||
| 9 | Hex bolt | Q150B0870 | 2 | 2 | 9 | |||
| 12 | Болт | Q150B0830 | 4 | 4 | 12 |
