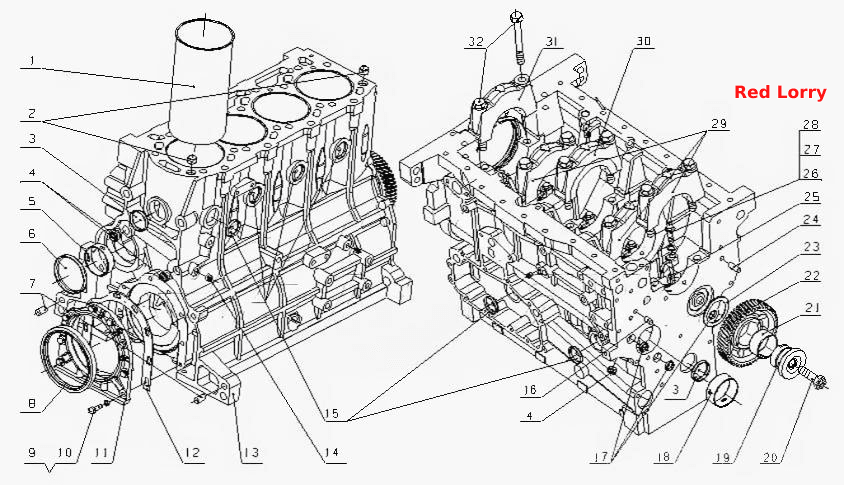

E0400-1002010 Блок цилиндров в сборе
100%
Название детали
Сальник х
Заводской номер
YC209-B100125PL
Количество на модель
1
№
Название детали
Корпус цилиндра
Заводской номер
E0400-1002015A
Количество на модель
1
№
13
Название детали
Сальник х
Заводской номер
YC209-C100125PL
Количество на модель
1
№
Название детали
Гильза цилиндра
Заводской номер
530-1002026C
Количество на модель
4
№
1
Название детали
Расположение подшипника
Заводской номер
150-1002011
Количество на модель
2
№
2
Название детали
Пробка шарового типа
Заводской номер
150-1002021
Количество на модель
2
№
3
Название детали
Резьбовая пробка главной масляной магистрали
Заводской номер
150-1002022A
Количество на модель
3
№
4
Название детали
Втулка распредвала I
Заводской номер
150-1002012A
Количество на модель
4
№
5
Название детали
Крышка осевого люфта распределительного вала
Заводской номер
530-1002029
Количество на модель
1
№
6
Название детали
Установочный штифт
Заводской номер
150-1002016
Количество на модель
2
№
7
Название детали
Сальник х
Заводской номер
YC209-100125FL
Количество на модель
1
№
8
Название детали
болт
Заводской номер
Q150B0825
Количество на модель
8
№
9
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
8
№
10
Название детали
Сиденье заднего сальника распредвала
Заводской номер
530-1002061
Количество на модель
1
№
11
Название детали
Прокладка заднего сиденья сальника
Заводской номер
150-1002063A
Количество на модель
1
№
12
Название детали
Внутренняя шестигранная конусная пробка
Заводской номер
Q61902
Количество на модель
1
№
14
Название детали
Пробка шарового типа
Заводской номер
150-1002019
Количество на модель
6
№
15
Название детали
Установочный штифт
Заводской номер
530-1002028
Количество на модель
1
№
16
Название детали
Пробка шарового типа
Заводской номер
150-1002013
Количество на модель
3
№
17
Название детали
Втулка распредвала II
Заводской номер
150-1002028
Количество на модель
1
№
18
Название детали
Вал промежуточной шестерни
Заводской номер
G6000-1002306
Количество на модель
1
№
19
Название детали
Болт вала промежуточной шестерни
Заводской номер
530-1002304
Количество на модель
1
№
20
Название детали
Втулка промежуточной шестерни
Заводской номер
150-1002043A
Количество на модель
1
№
21
Название детали
Антифрикционная пластина промежуточной шестерни
Заводской номер
150-1002041A
Количество на модель
1
№
22
Название детали
Фрикционная пластина промежуточной шестерни
Заводской номер
150-1002045
Количество на модель
1
№
23
Название детали
Установочный штифт
Заводской номер
150-1002025
Количество на модель
1
№
24
Название детали
Цилиндрический штифт
Заводской номер
YC24-B0512
Количество на модель
1
№
25
Название детали
Сварной наконечник
Заводской номер
E0400-1002170
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
430-1002163
Количество на модель
1
№
27
Название детали
Полый болт для масла
Заводской номер
G0100-1002162A
Количество на модель
1
№
28
Название детали
Основная крышка подшипника
Заводской номер
150-1002024
Количество на модель
3
№
29
Название детали
Главная крышка подшипника осевого давления
Заводской номер
150-1002023
Количество на модель
1
№
30
Название детали
Основная крышка подшипника (Задняя)
Заводской номер
150-1002014
Количество на модель
1
№
31
Название детали
Болт основной крышки подшипника
Заводской номер
530-1002017
Количество на модель
10
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Сальник х | YC209-B100125PL | 1 | 1 | |||||
| 13 | Корпус цилиндра | E0400-1002015A | 1 | 1 | 13 | |||
| Сальник х | YC209-C100125PL | 1 | 1 | |||||
| 1 | Гильза цилиндра | 530-1002026C | 4 | 4 | 1 | |||
| 2 | Расположение подшипника | 150-1002011 | 2 | 2 | 2 | |||
| 3 | Пробка шарового типа | 150-1002021 | 2 | 2 | 3 | |||
| 4 | Резьбовая пробка главной масляной магистрали | 150-1002022A | 3 | 3 | 4 | |||
| 5 | Втулка распредвала I | 150-1002012A | 4 | 4 | 5 | |||
| 6 | Крышка осевого люфта распределительного вала | 530-1002029 | 1 | 1 | 6 | |||
| 7 | Установочный штифт | 150-1002016 | 2 | 2 | 7 | |||
| 8 | Сальник х | YC209-100125FL | 1 | 1 | 8 | |||
| 9 | болт | Q150B0825 | 8 | 8 | 9 | |||
| 10 | Пружинная шайба | Q40308 | 8 | 8 | 10 | |||
| 11 | Сиденье заднего сальника распредвала | 530-1002061 | 1 | 1 | 11 | |||
| 12 | Прокладка заднего сиденья сальника | 150-1002063A | 1 | 1 | 12 | |||
| 14 | Внутренняя шестигранная конусная пробка | Q61902 | 1 | 1 | 14 | |||
| 15 | Пробка шарового типа | 150-1002019 | 6 | 6 | 15 | |||
| 16 | Установочный штифт | 530-1002028 | 1 | 1 | 16 | |||
| 17 | Пробка шарового типа | 150-1002013 | 3 | 3 | 17 | |||
| 18 | Втулка распредвала II | 150-1002028 | 1 | 1 | 18 | |||
| 19 | Вал промежуточной шестерни | G6000-1002306 | 1 | 1 | 19 | |||
| 20 | Болт вала промежуточной шестерни | 530-1002304 | 1 | 1 | 20 | |||
| 21 | Втулка промежуточной шестерни | 150-1002043A | 1 | 1 | 21 | |||
| 22 | Антифрикционная пластина промежуточной шестерни | 150-1002041A | 1 | 1 | 22 | |||
| 23 | Фрикционная пластина промежуточной шестерни | 150-1002045 | 1 | 1 | 23 | |||
| 24 | Установочный штифт | 150-1002025 | 1 | 1 | 24 | |||
| 25 | Цилиндрический штифт | YC24-B0512 | 1 | 1 | 25 | |||
| 26 | Сварной наконечник | E0400-1002170 | 1 | 1 | 26 | |||
| 27 | Шайба | 430-1002163 | 1 | 1 | 27 | |||
| 28 | Полый болт для масла | G0100-1002162A | 1 | 1 | 28 | |||
| 29 | Основная крышка подшипника | 150-1002024 | 3 | 3 | 29 | |||
| 30 | Главная крышка подшипника осевого давления | 150-1002023 | 1 | 1 | 30 | |||
| 31 | Основная крышка подшипника (Задняя) | 150-1002014 | 1 | 1 | 31 | |||
| 32 | Болт основной крышки подшипника | 530-1002017 | 10 | 10 | 32 |
