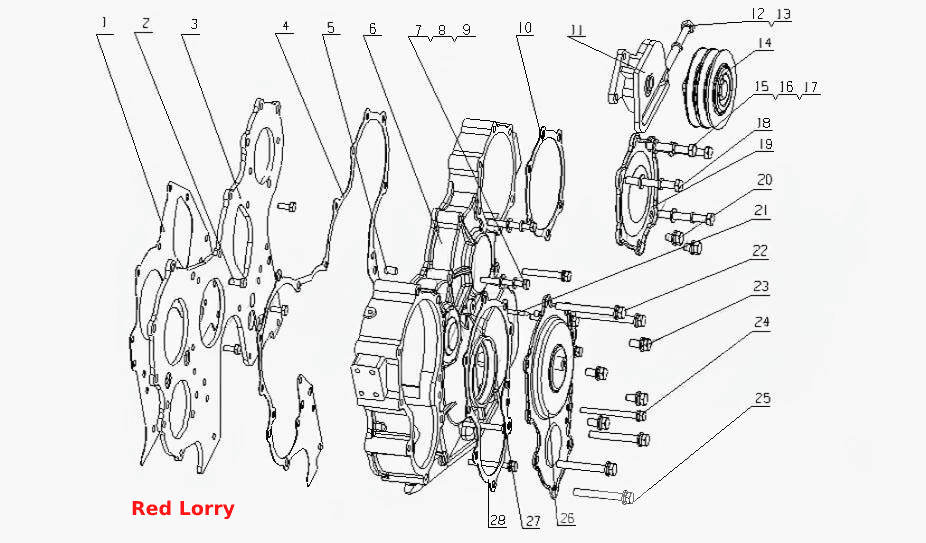

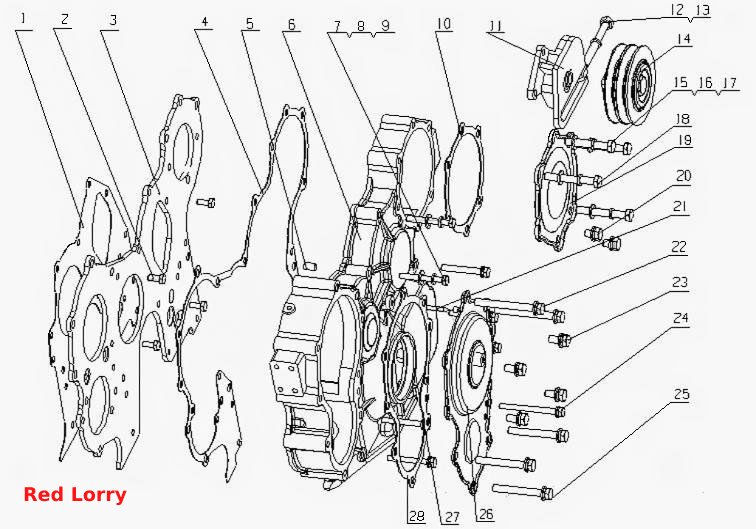

E1202-1002200 Части корпуса шестерни
100%
Название детали
Покрывающая пластина картера шестерённой передачи
Заводской номер
530-1002034
Количество на модель
1
№
1
Название детали
Болт Mx
Заводской номер
Q150B0818TF2
Количество на модель
4
№
2
Название детали
Колпак кожуха передач
Заводской номер
2530-1002033
Количество на модель
1
№
3
Название детали
Шайба корпуса редуктора
Заводской номер
2530-1002032
Количество на модель
1
№
4
Название детали
Установочный штифт
Заводской номер
530-1002028
Количество на модель
1
№
5
Название детали
Корпуса передач
Заводской номер
2530-1002201
Количество на модель
1
№
6
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
8
№
7
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
8
№
8
Название детали
Болт Mx
Заводской номер
Q150B0865
Количество на модель
7
№
9
Название детали
Шайба крышки шестерни воздушного компрессора
Заводской номер
2530-1002039
Количество на модель
1
№
10
Название детали
Сварной кронштеин натяжителя
Заводской номер
1531-1002100B
Количество на модель
1
№
11
Название детали
Установочный болт
Заводской номер
186-1002056A
Количество на модель
1
№
12
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
1
№
13
Название детали
Части натяжителя
Заводской номер
530-1002110A
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
15
№
15
Название детали
Болт
Заводской номер
Q150B1065
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
Q150B1075
Количество на модель
3
№
18
Название детали
Крышка шестерни воздушного компрессора
Заводской номер
2530-1002038
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
Q150B1016
Количество на модель
2
№
20
Название детали
Датчик верхней мертвой точки
Заводской номер
530-1002037
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
Q150B1095
Количество на модель
2
№
22
Название детали
Шестигранный болт
Заводской номер
Q150B1022
Количество на модель
4
№
23
Название детали
Bolt
Заводской номер
Q150B0890
Количество на модель
1
№
24
Название детали
Болт M10x78
Заводской номер
Q150B1078
Количество на модель
3
№
25
Название детали
Сварной узел головки шестерни ТНВД
Заводской номер
E0209-1002110
Количество на модель
1
№
26
Название детали
Сальник 65x90
Заводской номер
YC209-065090FR
Количество на модель
1
№
27
Название детали
Сальник 65x90
Заводской номер
YC209-C065090PR
Количество на модель
1
№
27
Название детали
Прокладка крышки шестерни ТНВД
Заводской номер
2530-1002036
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Покрывающая пластина картера шестерённой передачи | 530-1002034 | 1 | 1 | 1 | |||
| 2 | Болт Mx | Q150B0818TF2 | 4 | 4 | 2 | |||
| 3 | Колпак кожуха передач | 2530-1002033 | 1 | 1 | 3 | |||
| 4 | Шайба корпуса редуктора | 2530-1002032 | 1 | 1 | 4 | |||
| 5 | Установочный штифт | 530-1002028 | 1 | 1 | 5 | |||
| 6 | Корпуса передач | 2530-1002201 | 1 | 1 | 6 | |||
| 7 | Wаshеr | Q40108 | 8 | 8 | 7 | |||
| 8 | Пружинная шайба | Q40308 | 8 | 8 | 8 | |||
| 9 | Болт Mx | Q150B0865 | 7 | 7 | 9 | |||
| 10 | Шайба крышки шестерни воздушного компрессора | 2530-1002039 | 1 | 1 | 10 | |||
| 11 | Сварной кронштеин натяжителя | 1531-1002100B | 1 | 1 | 11 | |||
| 12 | Установочный болт | 186-1002056A | 1 | 1 | 12 | |||
| 13 | Пружинная шайба | Q40310 | 1 | 1 | 13 | |||
| 14 | Части натяжителя | 530-1002110A | 1 | 1 | 14 | |||
| 15 | Шайба | Q40110 | 15 | 15 | 15 | |||
| 17 | Болт | Q150B1065 | 1 | 1 | 17 | |||
| 18 | Болт | Q150B1075 | 3 | 3 | 18 | |||
| 19 | Крышка шестерни воздушного компрессора | 2530-1002038 | 1 | 1 | 19 | |||
| 20 | Болт | Q150B1016 | 2 | 2 | 20 | |||
| 21 | Датчик верхней мертвой точки | 530-1002037 | 1 | 1 | 21 | |||
| 22 | Болт | Q150B1095 | 2 | 2 | 22 | |||
| 23 | Шестигранный болт | Q150B1022 | 4 | 4 | 23 | |||
| 24 | Bolt | Q150B0890 | 1 | 1 | 24 | |||
| 25 | Болт M10x78 | Q150B1078 | 3 | 3 | 25 | |||
| 26 | Сварной узел головки шестерни ТНВД | E0209-1002110 | 1 | 1 | 26 | |||
| 27 | Сальник 65x90 | YC209-065090FR | 1 | 1 | 27 | |||
| 27 | Сальник 65x90 | YC209-C065090PR | 1 | 1 | 27 | |||
| 28 | Прокладка крышки шестерни ТНВД | 2530-1002036 | 1 | 1 | 28 |
