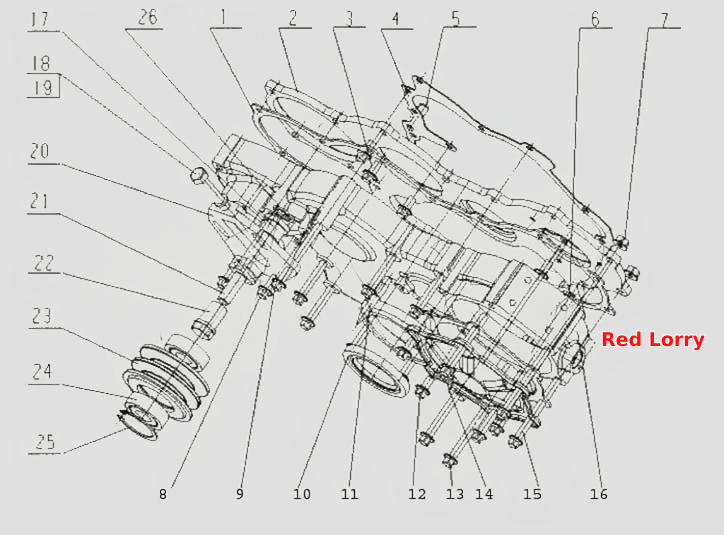

FC7JA- детали корпуса редуктора
100%
Название детали
Прокладка крышки коробки передач
Заводской номер
F3100-1002204
Количество на модель
№
1
Название детали
Колпак кожуха передач
Заводской номер
FA200-1002212A
Количество на модель
1
№
2
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
4
№
3
Название детали
Пластина крышки кожуха передач
Заводской номер
F3100-1002202
Количество на модель
№
4
Название детали
Плоский штырь
Заводской номер
F3100-1002127
Количество на модель
1
№
5
Название детали
Контакт 6x16
Заводской номер
YC24-0616
Количество на модель
1
№
6
Название детали
Гайка
Заводской номер
Q32008
Количество на модель
3
№
7
Название детали
Болт M8x25
Заводской номер
Q1840825TF2
Количество на модель
1
№
8
Название детали
Болт M8x90
Заводской номер
Q1840890TF2
Количество на модель
2
№
9
Название детали
Сальник 55x80
Заводской номер
YC209-C055080PR
Количество на модель
1
№
10
Название детали
Датчик верхней мертвой точки
Заводской номер
F3000-1002207A
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
2
№
12
Название детали
Hex flange bolt
Заводской номер
Q1840895
Количество на модель
2
№
13
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1840855
Количество на модель
7
№
14
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1840880
Количество на модель
3
№
15
Название детали
Корпуса передач
Заводской номер
F50D1-1002201A
Количество на модель
1
№
16
Название детали
Промежуточное кольцо
Заводской номер
F3100-1002406A
Количество на модель
1
№
17
Название детали
Установочный болт
Заводской номер
186-1002056A
Количество на модель
1
№
18
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
F3100-1002441
Количество на модель
1
№
20
Название детали
Болт натяжного шкива
Заводской номер
F3100-1002403
Количество на модель
1
№
21
Название детали
Вал натяжного шкива
Заводской номер
F3100-1002407
Количество на модель
1
№
22
Название детали
Ременной шкив растяжения
Заводской номер
F3100-1002401
Количество на модель
1
№
23
Название детали
С3Н
Заводской номер
6204-2RS
Количество на модель
2
№
24
Название детали
Стопорное кольцо
Заводской номер
Q43047
Количество на модель
1
№
25
Название детали
Промежуточное кольцо
Заводской номер
F3100-1002408
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка крышки коробки передач | F3100-1002204 | 1 | |||||
| 2 | Колпак кожуха передач | FA200-1002212A | 1 | 1 | 2 | |||
| 3 | Болт M8x20 | Q1840820TF2 | 4 | 4 | 3 | |||
| 4 | Пластина крышки кожуха передач | F3100-1002202 | 4 | |||||
| 5 | Плоский штырь | F3100-1002127 | 1 | 1 | 5 | |||
| 6 | Контакт 6x16 | YC24-0616 | 1 | 1 | 6 | |||
| 7 | Гайка | Q32008 | 3 | 3 | 7 | |||
| 8 | Болт M8x25 | Q1840825TF2 | 1 | 1 | 8 | |||
| 9 | Болт M8x90 | Q1840890TF2 | 2 | 2 | 9 | |||
| 10 | Сальник 55x80 | YC209-C055080PR | 1 | 1 | 10 | |||
| 11 | Датчик верхней мертвой точки | F3000-1002207A | 1 | 1 | 11 | |||
| 12 | Болт | Q1840816 | 2 | 2 | 12 | |||
| 13 | Hex flange bolt | Q1840895 | 2 | 2 | 13 | |||
| 14 | Шестигранный фланцевый болт | Q1840855 | 7 | 7 | 14 | |||
| 15 | Шестигранный фланцевый болт | Q1840880 | 3 | 3 | 15 | |||
| 16 | Корпуса передач | F50D1-1002201A | 1 | 1 | 16 | |||
| 17 | Промежуточное кольцо | F3100-1002406A | 1 | 1 | 17 | |||
| 18 | Установочный болт | 186-1002056A | 1 | 1 | 18 | |||
| 19 | Пружинная шайба | Q40310 | 1 | 1 | 19 | |||
| 20 | Кронштейн | F3100-1002441 | 1 | 1 | 20 | |||
| 21 | Болт натяжного шкива | F3100-1002403 | 1 | 1 | 21 | |||
| 22 | Вал натяжного шкива | F3100-1002407 | 1 | 1 | 22 | |||
| 23 | Ременной шкив растяжения | F3100-1002401 | 1 | 1 | 23 | |||
| 24 | С3Н | 6204-2RS | 2 | 2 | 24 | |||
| 25 | Стопорное кольцо | Q43047 | 1 | 1 | 25 | |||
| 26 | Промежуточное кольцо | F3100-1002408 | 1 | 1 | 26 |
