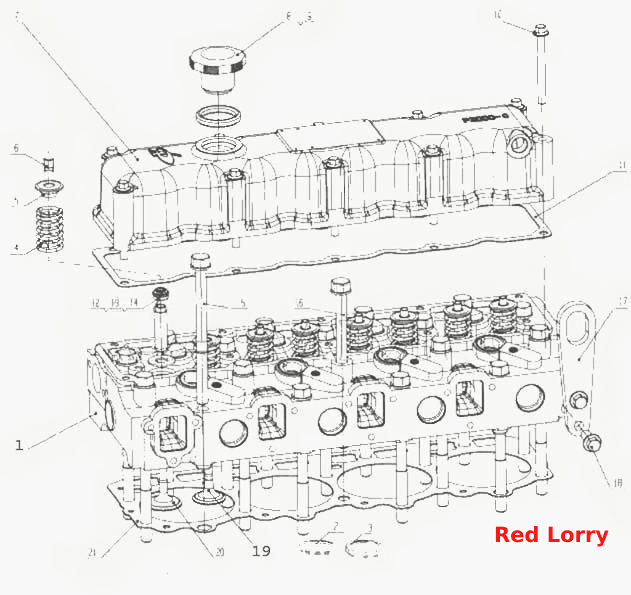

FC5JA- Головка цилиндров и крышка головки цилиндров
100%
Название детали
Сборочный узел головки цилиндров
Заводской номер
FA200-1003170
Количество на модель
1
№
1
Название детали
Кольцо сиденья выпускного клапана
Заводской номер
F3000-1003112
Количество на модель
4
№
2
Название детали
Кольцо сиденья выпускного клапана
Заводской номер
F3000-1003102A
Количество на модель
4
№
3
Название детали
Пружина клапана
Заводской номер
F3000-1003106S
Количество на модель
8
№
4
Название детали
Верхнее сиденье пружины клапана
Заводской номер
F3000-1003116
Количество на модель
8
№
5
Название детали
Замки штока клапана
Заводской номер
F3000-1003109
Количество на модель
16
№
6
Название детали
Крышка головки цилиндров
Заводской номер
F3000-1003241C
Количество на модель
1
№
7
Название детали
Крышка маслозаливной горловины
Заводской номер
150-1003041F
Количество на модель
1
№
8
Название детали
Уплотнительное кольцо
Заводской номер
150-1003043C
Количество на модель
1
№
9
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1840880
Количество на модель
10
№
10
Название детали
Прокладка покрытия головки цилиндров
Заводской номер
F3000-1003201C
Количество на модель
№
11
Название детали
Уплотнительный элемент стержня клапана
Заводской номер
L3000-1003105
Количество на модель
8
№
12
Название детали
Вращательная прокладка
Заводской номер
F3000-1003121
Количество на модель
8
№
13
Название детали
Труба направляющей втулки клапана
Заводской номер
F3000-1003172
Количество на модель
8
№
14
Название детали
Длиный болт головки цилиндров
Заводской номер
FA100-1003002A
Количество на модель
14
№
15
Название детали
Короткий болт головки цилиндров
Заводской номер
FA100-1003003A
Количество на модель
4
№
16
Название детали
Заднее подъемное приспособление
Заводской номер
F3000-1003151B
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
Q1841025TF2
Количество на модель
2
№
18
Название детали
Выпускной клапан
Заводской номер
F3000-1003103B
Количество на модель
4
№
19
Название детали
Выпускной клапан
Заводской номер
F3000-1003111A
Количество на модель
4
№
20
Название детали
Прокладка головки цилиндра
Заводской номер
FA100-1003001A-085
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сборочный узел головки цилиндров | FA200-1003170 | 1 | 1 | 1 | |||
| 2 | Кольцо сиденья выпускного клапана | F3000-1003112 | 4 | 4 | 2 | |||
| 3 | Кольцо сиденья выпускного клапана | F3000-1003102A | 4 | 4 | 3 | |||
| 4 | Пружина клапана | F3000-1003106S | 8 | 8 | 4 | |||
| 5 | Верхнее сиденье пружины клапана | F3000-1003116 | 8 | 8 | 5 | |||
| 6 | Замки штока клапана | F3000-1003109 | 16 | 16 | 6 | |||
| 7 | Крышка головки цилиндров | F3000-1003241C | 1 | 1 | 7 | |||
| 8 | Крышка маслозаливной горловины | 150-1003041F | 1 | 1 | 8 | |||
| 9 | Уплотнительное кольцо | 150-1003043C | 1 | 1 | 9 | |||
| 10 | Шестигранный фланцевый болт | Q1840880 | 10 | 10 | 10 | |||
| 11 | Прокладка покрытия головки цилиндров | F3000-1003201C | 11 | |||||
| 12 | Уплотнительный элемент стержня клапана | L3000-1003105 | 8 | 8 | 12 | |||
| 13 | Вращательная прокладка | F3000-1003121 | 8 | 8 | 13 | |||
| 14 | Труба направляющей втулки клапана | F3000-1003172 | 8 | 8 | 14 | |||
| 15 | Длиный болт головки цилиндров | FA100-1003002A | 14 | 14 | 15 | |||
| 16 | Короткий болт головки цилиндров | FA100-1003003A | 4 | 4 | 16 | |||
| 17 | Заднее подъемное приспособление | F3000-1003151B | 1 | 1 | 17 | |||
| 18 | Болт | Q1841025TF2 | 2 | 2 | 18 | |||
| 19 | Выпускной клапан | F3000-1003103B | 4 | 4 | 19 | |||
| 20 | Выпускной клапан | F3000-1003111A | 4 | 4 | 20 | |||
| 21 | Прокладка головки цилиндра | FA100-1003001A-085 | 1 | 1 | 21 |
