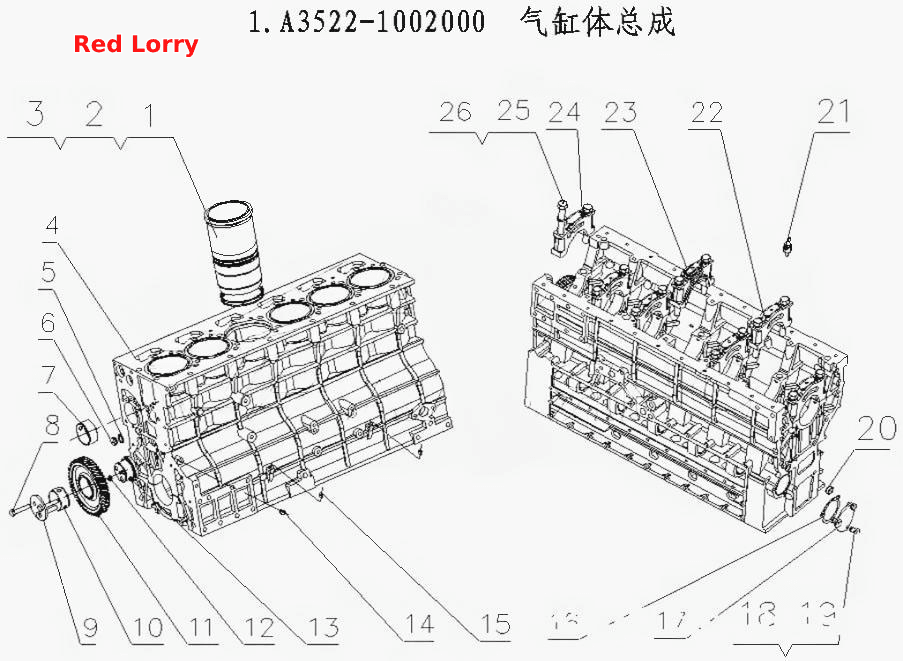

A3522- Блок цилиндров в сборе
100%
Название детали
Гильза цилиндра
Заводской номер
A3100-1002064
Количество на модель
№
1
Название детали
Уплотнительное кольцо гильзы цилиндра
Заводской номер
A3000-1002063
Количество на модель
№
2
Название детали
Водоуплотнительное кольцо гильзы
Заводской номер
A3000-1002063B
Количество на модель
№
3
Название детали
Блок цилиндров
Заводской номер
A3100-1002015
Количество на модель
№
4
Название детали
Уплотнительное кольцо, 65x18
Заводской номер
YC208-B01800F
Количество на модель
1
№
5
Название детали
Уплотнительная пробка главного маслоканала
Заводской номер
6105Q-1002067
Количество на модель
1
№
6
Название детали
Bush, camshaft
Заводской номер
A3100-1002011
Количество на модель
7
№
7
Название детали
Болт M10x55
Заводской номер
Q150B1055TF2
Количество на модель
3
№
8
Название детали
Пластина промежуточной шестерни
Заводской номер
A3100-1002054A
Количество на модель
1
№
9
Название детали
Втулка распредвала
Заводской номер
6105QA-1002011
Количество на модель
1
№
10
Название детали
Промежуточная шестерня
Заводской номер
A3000-1002051
Количество на модель
1
№
11
Название детали
Резьбовая заглушка M8x1
Заводской номер
Q61508
Количество на модель
1
№
12
Название детали
Промежуточная шестерня
Заводской номер
A3100-1002052
Количество на модель
1
№
13
Название детали
Винтовая пробка (нормальная трубная резьба )
Заводской номер
Q61801
Количество на модель
1
№
14
Название детали
Алюминевая пробка
Заводской номер
6105QA-1002022
Количество на модель
2
№
15
Название детали
Прокладка крышки распредвала
Заводской номер
A3100-1002103
Количество на модель
1
№
16
Название детали
Крышка распредвала
Заводской номер
A3100-1002102
Количество на модель
1
№
17
Название детали
болт
Заводской номер
Q150B0816
Количество на модель
3
№
18
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
3
№
19
Название детали
Задняя заглушка главного маслоканала
Заводской номер
6105Q-1002069
Количество на модель
1
№
20
Название детали
Масляная насадка в сборе
Заводской номер
430-1002160E A30-1002014
Количество на модель
6
№
21
Название детали
Средняя крышка коренного вкладыша
Заводской номер
A30-1002013
Количество на модель
5
№
22
Название детали
Передняя крышка коренного вкладыша
Заводской номер
A30-1002012
Количество на модель
1
№
23
Название детали
Болт крышки коренного вкладыша
Заводской номер
A30-1002021
Количество на модель
1
№
24
Название детали
Шайба болта крышки коренного вкладыша
Заводской номер
A30-1002019
Количество на модель
14
№
25
Название детали
Шайба болта главного подшипника
Заводской номер
A3522-1003030
Количество на модель
14
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гильза цилиндра | A3100-1002064 | 1 | |||||
| 2 | Уплотнительное кольцо гильзы цилиндра | A3000-1002063 | 2 | |||||
| 3 | Водоуплотнительное кольцо гильзы | A3000-1002063B | 3 | |||||
| 4 | Блок цилиндров | A3100-1002015 | 4 | |||||
| 5 | Уплотнительное кольцо, 65x18 | YC208-B01800F | 1 | 1 | 5 | |||
| 6 | Уплотнительная пробка главного маслоканала | 6105Q-1002067 | 1 | 1 | 6 | |||
| 7 | Bush, camshaft | A3100-1002011 | 7 | 7 | 7 | |||
| 8 | Болт M10x55 | Q150B1055TF2 | 3 | 3 | 8 | |||
| 9 | Пластина промежуточной шестерни | A3100-1002054A | 1 | 1 | 9 | |||
| 10 | Втулка распредвала | 6105QA-1002011 | 1 | 1 | 10 | |||
| 11 | Промежуточная шестерня | A3000-1002051 | 1 | 1 | 11 | |||
| 12 | Резьбовая заглушка M8x1 | Q61508 | 1 | 1 | 12 | |||
| 13 | Промежуточная шестерня | A3100-1002052 | 1 | 1 | 13 | |||
| 14 | Винтовая пробка (нормальная трубная резьба ) | Q61801 | 1 | 1 | 14 | |||
| 15 | Алюминевая пробка | 6105QA-1002022 | 2 | 2 | 15 | |||
| 16 | Прокладка крышки распредвала | A3100-1002103 | 1 | 1 | 16 | |||
| 17 | Крышка распредвала | A3100-1002102 | 1 | 1 | 17 | |||
| 18 | болт | Q150B0816 | 3 | 3 | 18 | |||
| 19 | Пружинная шайба | Q40308 | 3 | 3 | 19 | |||
| 20 | Задняя заглушка главного маслоканала | 6105Q-1002069 | 1 | 1 | 20 | |||
| 21 | Масляная насадка в сборе | 430-1002160E A30-1002014 | 6 | 6 | 21 | |||
| 22 | Средняя крышка коренного вкладыша | A30-1002013 | 5 | 5 | 22 | |||
| 23 | Передняя крышка коренного вкладыша | A30-1002012 | 1 | 1 | 23 | |||
| 24 | Болт крышки коренного вкладыша | A30-1002021 | 1 | 1 | 24 | |||
| 25 | Шайба болта крышки коренного вкладыша | A30-1002019 | 14 | 14 | 25 | |||
| 26 | Шайба болта главного подшипника | A3522-1003030 | 14 | 14 | 26 |
