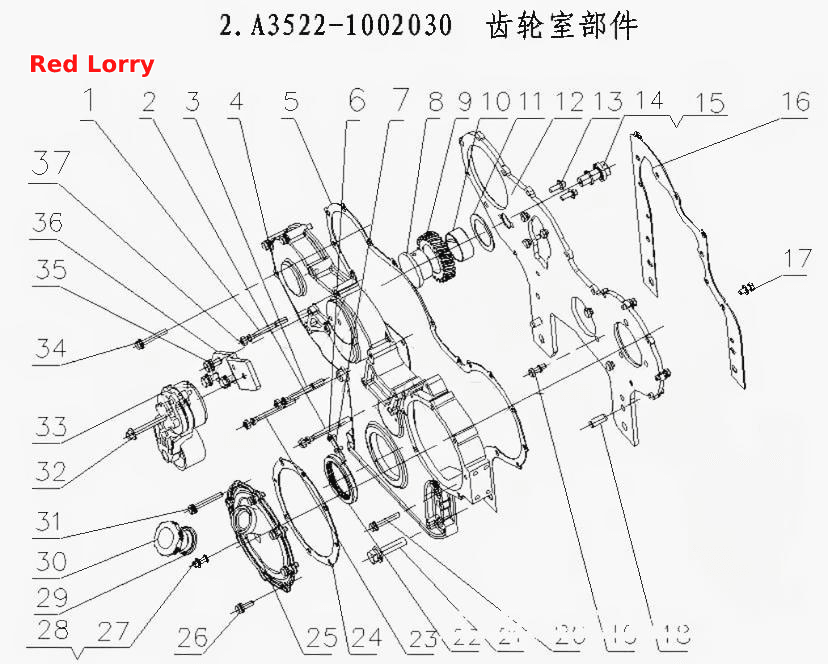

A3522- Детали корпуса редуктора
100%
Название детали
Ролик натяжителя
Заводской номер
G0100-1002401
Количество на модель
1
№
Название детали
Шпилька M8x65
Заводской номер
Q1200865
Количество на модель
1
№
1
Название детали
Шпилька M8x75
Заводской номер
Q1200875
Количество на модель
1
№
2
Название детали
Шпилька
Заводской номер
Q1200870
Количество на модель
1
№
3
Название детали
Корпус распределительных шестерен
Заводской номер
A3000-1002031A
Количество на модель
1
№
4
Название детали
Крышка корпуса распределительных шестерен
Заводской номер
A3000-1002034
Количество на модель
1
№
5
Название детали
Bolt
Заводской номер
Q150B0510
Количество на модель
2
№
6
Название детали
Датчик верхней мертвой точки
Заводской номер
A3200-1002039
Количество на модель
1
№
7
Название детали
Вал промежуточной шестерни возд. компрессора
Заводской номер
L3000-1002084
Количество на модель
1
№
8
Название детали
Промежуточная шестерня воздушного компрессора
Заводской номер
A3000-1002042
Количество на модель
1
№
9
Название детали
Втулка промежуточной шестерни
Заводской номер
231-1002083
Количество на модель
1
№
10
Название детали
Пластина промежуточной шестерни
Заводской номер
231-1002087
Количество на модель
1
№
11
Название детали
Крышка распределительных шестерен
Заводской номер
L3000-1002033
Количество на модель
1
№
12
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
2
№
13
Название детали
Болт вала промежуточной шестерни
Заводской номер
A3000-1002085B
Количество на модель
1
№
14
Название детали
Уплотнительное кольцо, 65x20
Заводской номер
YC208-B02000F
Количество на модель
1
№
15
Название детали
Прокладка кожуха распределительной шестерни
Заводской номер
L3001-1002032
Количество на модель
1
№
16
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
4
№
17
Название детали
Цилиндрический штырь 12x30
Заводской номер
YC24-1230
Количество на модель
2
№
18
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
6
№
19
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B0850
Количество на модель
2
№
20
Название детали
болт
Заводской номер
Q150B1460
Количество на модель
2
№
21
Название детали
Сальник 70x90
Заводской номер
YC209-070090FR
Количество на модель
1
№
22
Название детали
Прокладка крышки шестерни топливовпрыскивающего насоса
Заводской номер
J3200-1002036
Количество на модель
1
№
24
Название детали
Сборочный узел масляного фильтра
Заводской номер
488B-1002040A
Количество на модель
1
№
25
Название детали
болт
Заводской номер
Q150B0825
Количество на модель
5
№
26
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
2
№
27
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-8
Количество на модель
2
№
28
Название детали
Уплотнительное кольцо
Заводской номер
150-1003043C
Количество на модель
1
№
29
Название детали
Крышка маслозаливной горловины
Заводской номер
150-1003041F
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
Q150B0860
Количество на модель
2
№
31
Название детали
Болт M10x70
Заводской номер
Q1841070TF2
Количество на модель
1
№
32
Название детали
Натяжитель в сборе
Заводской номер
A3200-1002045A
Количество на модель
1
№
33
Название детали
болт
Заводской номер
Q150B0855
Количество на модель
2
№
34
Название детали
Болт M10x22
Заводской номер
Q150B1022TF2
Количество на модель
3
№
35
Название детали
Кронштеин шкива растяжения
Заводской номер
A3200-1002046C
Количество на модель
1
№
36
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
4
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ролик натяжителя | G0100-1002401 | 1 | 1 | |||||
| 1 | Шпилька M8x65 | Q1200865 | 1 | 1 | 1 | |||
| 2 | Шпилька M8x75 | Q1200875 | 1 | 1 | 2 | |||
| 3 | Шпилька | Q1200870 | 1 | 1 | 3 | |||
| 4 | Корпус распределительных шестерен | A3000-1002031A | 1 | 1 | 4 | |||
| 5 | Крышка корпуса распределительных шестерен | A3000-1002034 | 1 | 1 | 5 | |||
| 6 | Bolt | Q150B0510 | 2 | 2 | 6 | |||
| 7 | Датчик верхней мертвой точки | A3200-1002039 | 1 | 1 | 7 | |||
| 8 | Вал промежуточной шестерни возд. компрессора | L3000-1002084 | 1 | 1 | 8 | |||
| 9 | Промежуточная шестерня воздушного компрессора | A3000-1002042 | 1 | 1 | 9 | |||
| 10 | Втулка промежуточной шестерни | 231-1002083 | 1 | 1 | 10 | |||
| 11 | Пластина промежуточной шестерни | 231-1002087 | 1 | 1 | 11 | |||
| 12 | Крышка распределительных шестерен | L3000-1002033 | 1 | 1 | 12 | |||
| 13 | Болт M8x20 | Q1840820TF2 | 2 | 2 | 13 | |||
| 14 | Болт вала промежуточной шестерни | A3000-1002085B | 1 | 1 | 14 | |||
| 15 | Уплотнительное кольцо, 65x20 | YC208-B02000F | 1 | 1 | 15 | |||
| 16 | Прокладка кожуха распределительной шестерни | L3001-1002032 | 1 | 1 | 16 | |||
| 17 | болт | Q150B0820 | 4 | 4 | 17 | |||
| 18 | Цилиндрический штырь 12x30 | YC24-1230 | 2 | 2 | 18 | |||
| 19 | Hex.screw | Q150B0825TF2 | 6 | 6 | 19 | |||
| 20 | Болт с шестигранной головкой | Q150B0850 | 2 | 2 | 20 | |||
| 21 | болт | Q150B1460 | 2 | 2 | 21 | |||
| 22 | Сальник 70x90 | YC209-070090FR | 1 | 1 | 22 | |||
| 24 | Прокладка крышки шестерни топливовпрыскивающего насоса | J3200-1002036 | 1 | 1 | 24 | |||
| 25 | Сборочный узел масляного фильтра | 488B-1002040A | 1 | 1 | 25 | |||
| 26 | болт | Q150B0825 | 5 | 5 | 26 | |||
| 27 | Болт | Q1840816 | 2 | 2 | 27 | |||
| 28 | Комбинированная уплотнительная шайба | Q/YC149-8 | 2 | 2 | 28 | |||
| 29 | Уплотнительное кольцо | 150-1003043C | 1 | 1 | 29 | |||
| 30 | Крышка маслозаливной горловины | 150-1003041F | 1 | 1 | 30 | |||
| 31 | Болт | Q150B0860 | 2 | 2 | 31 | |||
| 32 | Болт M10x70 | Q1841070TF2 | 1 | 1 | 32 | |||
| 33 | Натяжитель в сборе | A3200-1002045A | 1 | 1 | 33 | |||
| 34 | болт | Q150B0855 | 2 | 2 | 34 | |||
| 35 | Болт M10x22 | Q150B1022TF2 | 3 | 3 | 35 | |||
| 36 | Кронштеин шкива растяжения | A3200-1002046C | 1 | 1 | 36 | |||
| 37 | гайка | Q340B08 | 4 | 4 | 37 |
