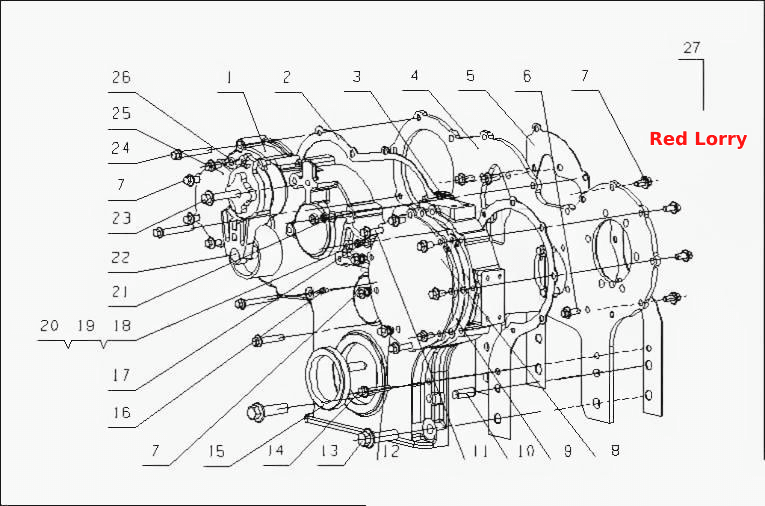

L7000- Сборочный узел отсека шестерни распределительного вала
100%
Название детали
Кожух распределительной шестерни
Заводской номер
L3001-1002201A
Количество на модель
1
№
1
Название детали
Прокладка крышки корпуса распределительной шестерни
Заводской номер
L3001-1002034
Количество на модель
№
2
Название детали
Части промежуточной шестерни воздушного компрессора
Заводской номер
L3000-1002040
Количество на модель
№
3
Название детали
Колпак кожуха передач
Заводской номер
L47L1-1002203A
Количество на модель
1
№
4
Название детали
Прокладка кожуха распределительной шестерни
Заводской номер
L3001-1002032
Количество на модель
№
5
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
6
№
6
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
L3001-1002206
Количество на модель
№
8
Название детали
Крышка механизма насоса
Заводской номер
L3001-1002205C
Количество на модель
1
№
9
Название детали
Цилиндрический штырь 12x35
Заводской номер
YC24-1235
Количество на модель
2
№
10
Название детали
Bolt
Заводской номер
Q1840865
Количество на модель
1
№
11
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-8
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
Q1840845
Количество на модель
3
№
13
Название детали
Сальник 70x90
Заводской номер
YC209-070090FR
Количество на модель
№
14
Название детали
Сальник 70x90
Заводской номер
YC209-C070090PR
Количество на модель
1
№
14
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1841450
Количество на модель
2
№
15
Название детали
Датчик верхней мертвой точки
Заводской номер
D30-1002037
Количество на модель
1
№
16
Название детали
Шпилька M8x85
Заводской номер
Q1200885
Количество на модель
1
№
17
Название детали
Шпилька M8X80
Заводской номер
Q1200880
Количество на модель
1
№
18
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
2
№
19
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
20
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
2
№
21
Название детали
Натяжной ролик
Заводской номер
L3001-1002400
Количество на модель
№
22
Название детали
Болт M10x75
Заводской номер
Q1841075TF2
Количество на модель
1
№
23
Название детали
Шестигранная фланцевая гайка
Заводской номер
Q1840860
Количество на модель
2
№
24
Название детали
Пластина передней крышки воздушного компрессора
Заводской номер
L3001-3407005
Количество на модель
1
№
25
Название детали
Распорка
Заводской номер
L3001-3407016
Количество на модель
№
26
Название детали
Крышка
Заводской номер
A3595-3509013B
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кожух распределительной шестерни | L3001-1002201A | 1 | 1 | 1 | |||
| 2 | Прокладка крышки корпуса распределительной шестерни | L3001-1002034 | 2 | |||||
| 3 | Части промежуточной шестерни воздушного компрессора | L3000-1002040 | 3 | |||||
| 4 | Колпак кожуха передач | L47L1-1002203A | 1 | 1 | 4 | |||
| 5 | Прокладка кожуха распределительной шестерни | L3001-1002032 | 5 | |||||
| 6 | Болт M8x20 | Q1840820TF2 | 6 | 6 | 6 | |||
| 7 | Болт | Q1840816 | 1 | 1 | 7 | |||
| 8 | прокладка | L3001-1002206 | 8 | |||||
| 9 | Крышка механизма насоса | L3001-1002205C | 1 | 1 | 9 | |||
| 10 | Цилиндрический штырь 12x35 | YC24-1235 | 2 | 2 | 10 | |||
| 11 | Bolt | Q1840865 | 1 | 1 | 11 | |||
| 12 | Комбинированная уплотнительная шайба | Q/YC149-8 | 1 | 1 | 12 | |||
| 13 | Болт | Q1840845 | 3 | 3 | 13 | |||
| 14 | Сальник 70x90 | YC209-070090FR | 14 | |||||
| 14 | Сальник 70x90 | YC209-C070090PR | 1 | 1 | 14 | |||
| 15 | Шестигранный фланцевый болт | Q1841450 | 2 | 2 | 15 | |||
| 16 | Датчик верхней мертвой точки | D30-1002037 | 1 | 1 | 16 | |||
| 17 | Шпилька M8x85 | Q1200885 | 1 | 1 | 17 | |||
| 18 | Шпилька M8X80 | Q1200880 | 1 | 1 | 18 | |||
| 19 | гайка | Q340B08 | 2 | 2 | 19 | |||
| 20 | Пружинная шайба | Q40308 | 2 | 2 | 20 | |||
| 21 | Wаshеr | Q40108 | 2 | 2 | 21 | |||
| 22 | Натяжной ролик | L3001-1002400 | 22 | |||||
| 23 | Болт M10x75 | Q1841075TF2 | 1 | 1 | 23 | |||
| 24 | Шестигранная фланцевая гайка | Q1840860 | 2 | 2 | 24 | |||
| 25 | Пластина передней крышки воздушного компрессора | L3001-3407005 | 1 | 1 | 25 | |||
| 26 | Распорка | L3001-3407016 | 26 | |||||
| 27 | Крышка | A3595-3509013B | 1 | 1 | 27 |
