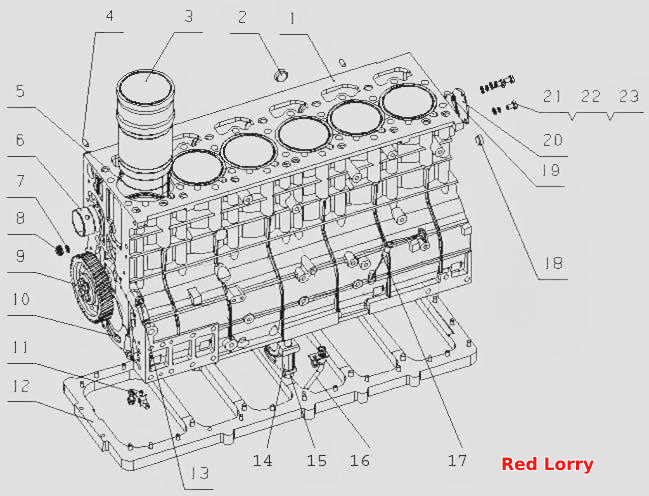

L7000- Блок цилиндров в сборе
100%
Название детали
Блок цилиндров
Заводской номер
L4700-1002114B
Количество на модель
1
№
1
Название детали
Шайба d30
Заводской номер
Q72230
Количество на модель
1
№
2
Название детали
Гильза цилиндра
Заводской номер
L3000-1002106B
Количество на модель
№
3
Название детали
Контакт 8x20
Заводской номер
YC24-0820
Количество на модель
2
№
4
Название детали
Уплотнительное кольцо гильзы цилиндров
Заводской номер
L3000-1002063
Количество на модель
№
5
Название детали
Втулка распределительного вала
Заводской номер
L3000-1002011
Количество на модель
№
6
Название детали
О- образное кольцо х
Заводской номер
YC208-B01600F
Количество на модель
№
7
Название детали
Уплотнительная пробка главного маслоканала
Заводской номер
6105Q-1002067
Количество на модель
1
№
8
Название детали
Регулировочная промежуточная шестерня в сборе
Заводской номер
L3000-1002050
Количество на модель
1
№
9
Название детали
Основная крышка подшипника
Заводской номер
L3000-1002014
Количество на модель
6
№
10
Название детали
Масляная насадка в сборе
Заводской номер
L3000-1002160C
Количество на модель
6
№
11
Название детали
Усилитель пластины в сборе
Заводской номер
L3000-1002200
Количество на модель
1
№
12
Название детали
Пробка
Заводской номер
Q618B01
Количество на модель
2
№
13
Название детали
Крышка среднего подшипника коленчатого вала
Заводской номер
L3000-1002116
Количество на модель
1
№
14
Название детали
Болт основной крышки подшипника
Заводской номер
L3000-1002118
Количество на модель
14
№
15
Название детали
Части трубы возврата масла
Заводской номер
L3000-1002100A
Количество на модель
1
№
16
Название детали
Сборочный узел масляного щупа
Заводской номер
L3000-1002080
Количество на модель
1
№
17
Название детали
Задняя заглушка главного маслоканала
Заводской номер
6105Q-1002069
Количество на модель
1
№
18
Название детали
Прокладка крышки распредвала
Заводской номер
A3100-1002103
Количество на модель
№
19
Название детали
Крышка распредвала
Заводской номер
A3100-1002102
Количество на модель
1
№
20
Название детали
болт
Заводской номер
Q150B0816
Количество на модель
3
№
21
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
3
№
22
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
3
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок цилиндров | L4700-1002114B | 1 | 1 | 1 | |||
| 2 | Шайба d30 | Q72230 | 1 | 1 | 2 | |||
| 3 | Гильза цилиндра | L3000-1002106B | 3 | |||||
| 4 | Контакт 8x20 | YC24-0820 | 2 | 2 | 4 | |||
| 5 | Уплотнительное кольцо гильзы цилиндров | L3000-1002063 | 5 | |||||
| 6 | Втулка распределительного вала | L3000-1002011 | 6 | |||||
| 7 | О- образное кольцо х | YC208-B01600F | 7 | |||||
| 8 | Уплотнительная пробка главного маслоканала | 6105Q-1002067 | 1 | 1 | 8 | |||
| 9 | Регулировочная промежуточная шестерня в сборе | L3000-1002050 | 1 | 1 | 9 | |||
| 10 | Основная крышка подшипника | L3000-1002014 | 6 | 6 | 10 | |||
| 11 | Масляная насадка в сборе | L3000-1002160C | 6 | 6 | 11 | |||
| 12 | Усилитель пластины в сборе | L3000-1002200 | 1 | 1 | 12 | |||
| 13 | Пробка | Q618B01 | 2 | 2 | 13 | |||
| 14 | Крышка среднего подшипника коленчатого вала | L3000-1002116 | 1 | 1 | 14 | |||
| 15 | Болт основной крышки подшипника | L3000-1002118 | 14 | 14 | 15 | |||
| 16 | Части трубы возврата масла | L3000-1002100A | 1 | 1 | 16 | |||
| 17 | Сборочный узел масляного щупа | L3000-1002080 | 1 | 1 | 17 | |||
| 18 | Задняя заглушка главного маслоканала | 6105Q-1002069 | 1 | 1 | 18 | |||
| 19 | Прокладка крышки распредвала | A3100-1002103 | 19 | |||||
| 20 | Крышка распредвала | A3100-1002102 | 1 | 1 | 20 | |||
| 21 | болт | Q150B0816 | 3 | 3 | 21 | |||
| 22 | Wаshеr | Q40108 | 3 | 3 | 22 | |||
| 23 | Пружинная шайба | Q40308 | 3 | 3 | 23 |
