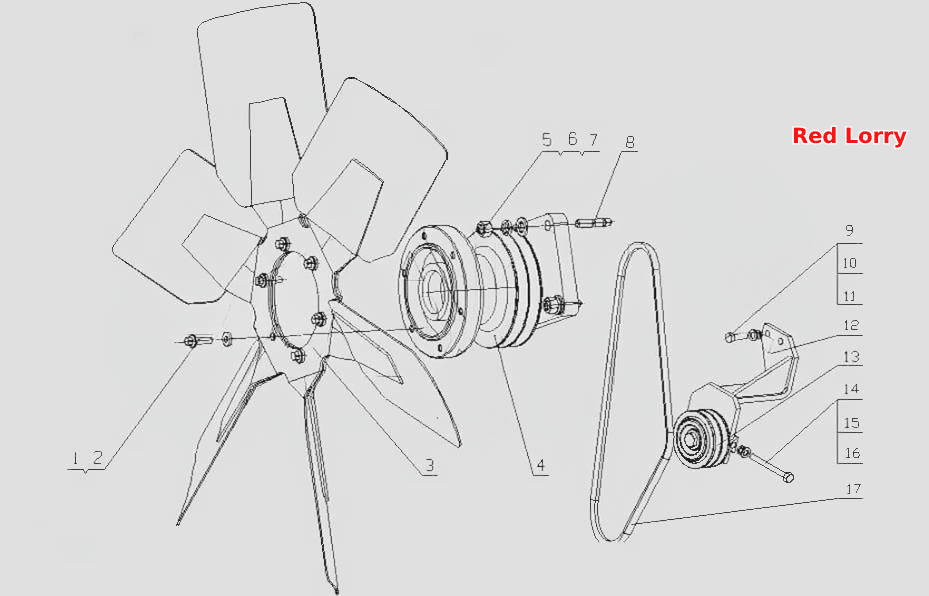

M3015- Вентилятор
100%
Название детали
Болт M8x25
Заводской номер
Q1840825TF2
Количество на модель
6
№
1
Название детали
Шайба
Заводской номер
6105Q-3509013
Количество на модель
6
№
2
Название детали
Вентилятор
Заводской номер
M3015-1308150
Количество на модель
1
№
3
Название детали
Части сиденья вентилятора
Заводской номер
M3015-1308300A
Количество на модель
1
№
4
Название детали
Гайка
Заводской номер
Q340B12
Количество на модель
4
№
5
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
Q40112
Количество на модель
4
№
7
Название детали
Винтовой столбик
Заводской номер
Q1201235
Количество на модель
4
№
8
Название детали
Болт
Заводской номер
Q150B1035
Количество на модель
3
№
9
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
3
№
10
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
3
№
11
Название детали
Сварной кронштеин
Заводской номер
M3001-1002440B
Количество на модель
1
№
12
Название детали
Шкив растяжения
Заводской номер
M3001-1002450
Количество на модель
1
№
13
Название детали
Установочный болт
Заводской номер
186-1002056A
Количество на модель
1
№
14
Название детали
Шкив вентилятора
Заводской номер
M3001-13081037001B
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8x25 | Q1840825TF2 | 6 | 6 | 1 | |||
| 2 | Шайба | 6105Q-3509013 | 6 | 6 | 2 | |||
| 3 | Вентилятор | M3015-1308150 | 1 | 1 | 3 | |||
| 4 | Части сиденья вентилятора | M3015-1308300A | 1 | 1 | 4 | |||
| 5 | Гайка | Q340B12 | 4 | 4 | 5 | |||
| 6 | Пружинная шайба | Q40312 | 4 | 4 | 6 | |||
| 7 | Шайба | Q40112 | 4 | 4 | 7 | |||
| 8 | Винтовой столбик | Q1201235 | 4 | 4 | 8 | |||
| 9 | Болт | Q150B1035 | 3 | 3 | 9 | |||
| 10 | Пружинная шайба | Q40310 | 3 | 3 | 10 | |||
| 11 | Шайба | Q40110 | 3 | 3 | 11 | |||
| 12 | Сварной кронштеин | M3001-1002440B | 1 | 1 | 12 | |||
| 13 | Шкив растяжения | M3001-1002450 | 1 | 1 | 13 | |||
| 14 | Установочный болт | 186-1002056A | 1 | 1 | 14 | |||
| 17 | Шкив вентилятора | M3001-13081037001B | 2 | 2 | 17 |
