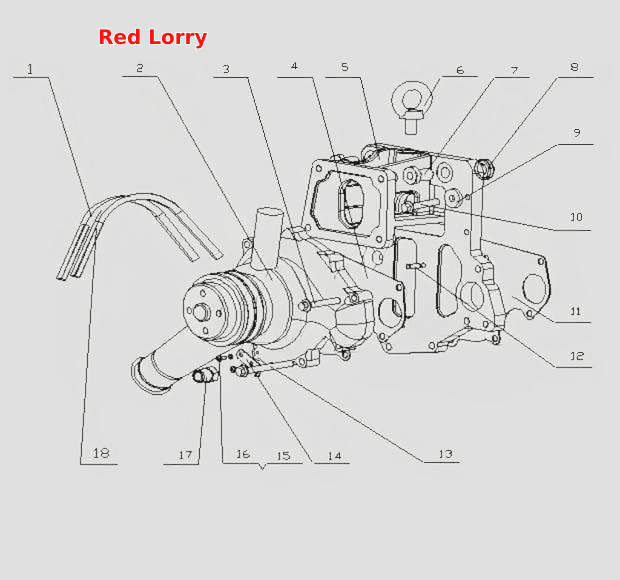

M3021- Водный насос в сборе
100%
Название детали
Шкив водяного насоса
Заводской номер
530-1307050A
Количество на модель
2
№
1
Название детали
Водяной насос
Заводской номер
M3001-1307100B
Количество на модель
1
№
2
Название детали
Болт M10x60
Заводской номер
Q1841060TF2
Количество на модель
2
№
3
Название детали
Прокладка водяного насоса
Заводской номер
M3400-1307001B
Количество на модель
1
№
4
Название детали
Прокладка водяного насоса
Заводской номер
M3001-1307007C
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
GB/T825-16
Количество на модель
1
№
6
Название детали
Регулировочный болт
Заводской номер
M3001-1307006
Количество на модель
2
№
7
Название детали
Гайка
Заводской номер
Q351B20
Количество на модель
2
№
8
Название детали
прокладка
Заводской номер
M3001-1307011
Количество на модель
2
№
9
Название детали
Болт M10x55
Заводской номер
Q1841055TF2
Количество на модель
2
№
10
Название детали
Контакт
Заводской номер
YC24-B0822
Количество на модель
1
№
12
Название детали
Болт М10х30
Заводской номер
Q1841090TF2
Количество на модель
3
№
13
Название детали
Стрелка ВМТ
Заводской номер
6105Q-1002039
Количество на модель
1
№
14
Название детали
Винт
Заводской номер
Q214051003907001B
Количество на модель
2
№
15
Название детали
Пружинная шайба
Заводской номер
Q40305
Количество на модель
2
№
16
Название детали
Прямой переходник
Заводской номер
235-1306021
Количество на модель
1
№
17
Название детали
Шкив водяного насоса
Заводской номер
G3404-1307002
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шкив водяного насоса | 530-1307050A | 2 | 2 | 1 | |||
| 2 | Водяной насос | M3001-1307100B | 1 | 1 | 2 | |||
| 3 | Болт M10x60 | Q1841060TF2 | 2 | 2 | 3 | |||
| 4 | Прокладка водяного насоса | M3400-1307001B | 1 | 1 | 4 | |||
| 5 | Прокладка водяного насоса | M3001-1307007C | 1 | 1 | 5 | |||
| 6 | Болт | GB/T825-16 | 1 | 1 | 6 | |||
| 7 | Регулировочный болт | M3001-1307006 | 2 | 2 | 7 | |||
| 8 | Гайка | Q351B20 | 2 | 2 | 8 | |||
| 9 | прокладка | M3001-1307011 | 2 | 2 | 9 | |||
| 10 | Болт M10x55 | Q1841055TF2 | 2 | 2 | 10 | |||
| 12 | Контакт | YC24-B0822 | 1 | 1 | 12 | |||
| 13 | Болт М10х30 | Q1841090TF2 | 3 | 3 | 13 | |||
| 14 | Стрелка ВМТ | 6105Q-1002039 | 1 | 1 | 14 | |||
| 15 | Винт | Q214051003907001B | 2 | 2 | 15 | |||
| 16 | Пружинная шайба | Q40305 | 2 | 2 | 16 | |||
| 17 | Прямой переходник | 235-1306021 | 1 | 1 | 17 | |||
| 18 | Шкив водяного насоса | G3404-1307002 | 1 | 1 | 18 |
