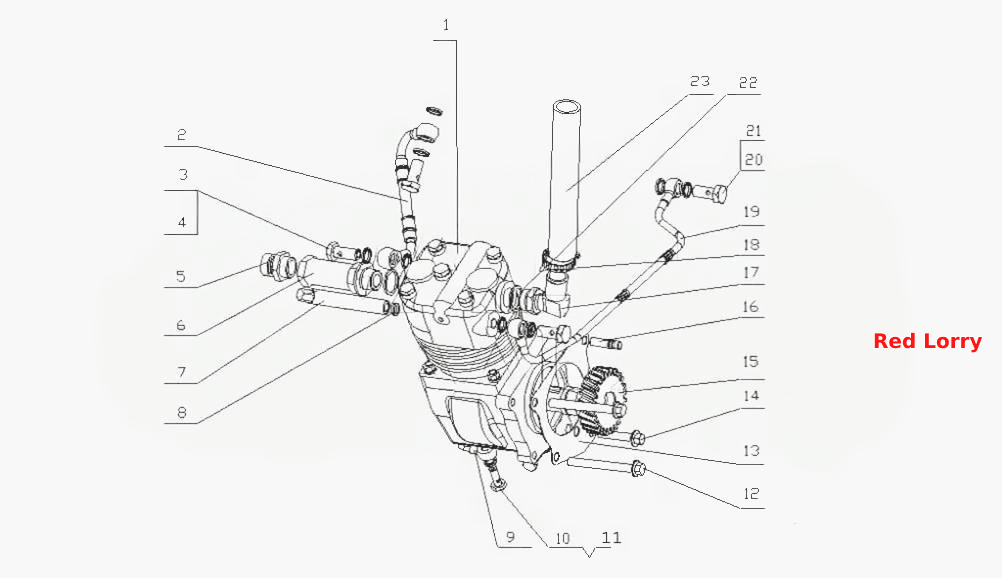

M3050- Пневматический компрессор
100%
Название детали
Воздушный компрессор
Заводской номер
M3021-3509100
Количество на модель
1
№
1
Название детали
Части водовпуска
Заводской номер
M3015-3509340/02-
Количество на модель
1
№
2
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
2
№
3
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
4
№
4
Название детали
Гайка выхлопной муфты воздушного компрессора
Заводской номер
294-3509012
Количество на модель
1
№
5
Название детали
Сцепление выхлопа воздушного компрессора
Заводской номер
M32Y1-3509008
Количество на модель
1
№
6
Название детали
Length nut
Заводской номер
M3400-3509012
Количество на модель
1
№
7
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
1
№
8
Название детали
Части впуска масла воздушного компрессора
Заводской номер
M3400-3509030C
Количество на модель
1
№
9
Название детали
Масляный полый болт
Заводской номер
M3000-1002701A
Количество на модель
2
№
10
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
Q/YC207-10902-1B
Количество на модель
2
№
12
Название детали
Прокладка воздушного компрессора
Заводской номер
M3400-3509009A
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
Q/YC207-1045
Количество на модель
1
№
14
Название детали
Шестерня воздушного компрессора
Заводской номер
M3400-3509001A
Количество на модель
1
№
15
Название детали
Stud
Заводской номер
M3400-3509011
Количество на модель
1
№
16
Название детали
Соединение впуска газа воздушного компрессора в сборе
Заводской номер
A440B-3509060
Количество на модель
1
№
17
Название детали
Скоба
Заводской номер
Q67638
Количество на модель
2
№
18
Название детали
Трубка возврата воды
Заводской номер
M3200-3509006A-1B
Количество на модель
1
№
19
Название детали
Уплотнительная шайба
Заводской номер
G4606-3509014
Количество на модель
3
№
22
Название детали
Впускная воздушная трубка
Заводской номер
M3050-3509011
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздушный компрессор | M3021-3509100 | 1 | 1 | 1 | |||
| 2 | Части водовпуска | M3015-3509340/02- | 1 | 1 | 2 | |||
| 3 | Болт с водяной канавкой | 6QA6-1307017 | 2 | 2 | 3 | |||
| 4 | Комбинированная уплотнительная шайба | Q/YC149-14 | 4 | 4 | 4 | |||
| 5 | Гайка выхлопной муфты воздушного компрессора | 294-3509012 | 1 | 1 | 5 | |||
| 6 | Сцепление выхлопа воздушного компрессора | M32Y1-3509008 | 1 | 1 | 6 | |||
| 7 | Length nut | M3400-3509012 | 1 | 1 | 7 | |||
| 8 | Пружинная шайба | Q40310 | 1 | 1 | 8 | |||
| 9 | Части впуска масла воздушного компрессора | M3400-3509030C | 1 | 1 | 9 | |||
| 10 | Масляный полый болт | M3000-1002701A | 2 | 2 | 10 | |||
| 11 | Уплотнительная шайба d10 | Q/YC149-10 | 4 | 4 | 11 | |||
| 12 | Болт | Q/YC207-10902-1B | 2 | 2 | 12 | |||
| 13 | Прокладка воздушного компрессора | M3400-3509009A | 1 | 1 | 13 | |||
| 14 | Болт | Q/YC207-1045 | 1 | 1 | 14 | |||
| 15 | Шестерня воздушного компрессора | M3400-3509001A | 1 | 1 | 15 | |||
| 16 | Stud | M3400-3509011 | 1 | 1 | 16 | |||
| 17 | Соединение впуска газа воздушного компрессора в сборе | A440B-3509060 | 1 | 1 | 17 | |||
| 18 | Скоба | Q67638 | 2 | 2 | 18 | |||
| 19 | Трубка возврата воды | M3200-3509006A-1B | 1 | 1 | 19 | |||
| 22 | Уплотнительная шайба | G4606-3509014 | 3 | 3 | 22 | |||
| 23 | Впускная воздушная трубка | M3050-3509011 | 1 | 1 | 23 |
