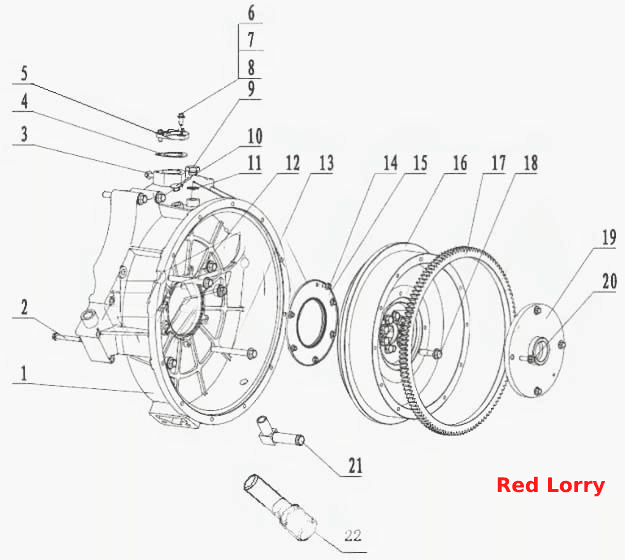

M3015- Блок выхода мощности в сборе
100%
Название детали
Задний сальник коленчатого вала
Заводской номер
M3400-1600440C
Количество на модель
1
№
Название детали
Картер маховика
Заводской номер
M3001-1600401D
Количество на модель
1
№
1
Название детали
Болт M10x75
Заводской номер
Q1841075TF2
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
Q1841025TF2
Количество на модель
5
№
3
Название детали
Прокладка маслозаливного порта
Заводской номер
M3001-1600407
Количество на модель
1
№
4
Название детали
Выступ маслозаливного порта
Заводской номер
M7000-1002A41A
Количество на модель
1
№
5
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
Q40208
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
3
№
8
Название детали
Пробка Мх
Заводской номер
Q/YC198-20
Количество на модель
1
№
9
Название детали
Блокировка
Заводской номер
L3800-1600411
Количество на модель
1
№
10
Название детали
Уплотнительная шайба d20
Заводской номер
Q/YC149-20
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
Q18414115TF2
Количество на модель
3
№
12
Название детали
Болт
Заводской номер
Q18414120TF2
Количество на модель
4
№
13
Название детали
Болт
Заводской номер
Q1840812
Количество на модель
6
№
14
Название детали
Задний сальник коленчатого вала
Заводской номер
M3400-1600440B
Количество на модель
1
№
15
Название детали
Маховик
Заводской номер
M3000-1005361B
Количество на модель
1
№
16
Название детали
Кольцо шестерни
Заводской номер
M3020-1005362
Количество на модель
1
№
17
Название детали
Болт маховика
Заводской номер
M3000-1005363
Количество на модель
9
№
18
Название детали
Стержневая втулка
Заводской номер
G7600-1005064
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
Q1841030
Количество на модель
4
№
20
Название детали
Соеденительные части
Заводской номер
M3001-1600470A
Количество на модель
1
№
21
Название детали
Соединение стойки
Заводской номер
M3015-1014047
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Задний сальник коленчатого вала | M3400-1600440C | 1 | 1 | |||||
| 1 | Картер маховика | M3001-1600401D | 1 | 1 | 1 | |||
| 2 | Болт M10x75 | Q1841075TF2 | 1 | 1 | 2 | |||
| 3 | Болт | Q1841025TF2 | 5 | 5 | 3 | |||
| 4 | Прокладка маслозаливного порта | M3001-1600407 | 1 | 1 | 4 | |||
| 5 | Выступ маслозаливного порта | M7000-1002A41A | 1 | 1 | 5 | |||
| 6 | гайка | Q340B08 | 1 | 1 | 6 | |||
| 7 | Шайба | Q40208 | 1 | 1 | 7 | |||
| 8 | Болт | Q1840816 | 3 | 3 | 8 | |||
| 9 | Пробка Мх | Q/YC198-20 | 1 | 1 | 9 | |||
| 10 | Блокировка | L3800-1600411 | 1 | 1 | 10 | |||
| 11 | Уплотнительная шайба d20 | Q/YC149-20 | 1 | 1 | 11 | |||
| 12 | Болт | Q18414115TF2 | 3 | 3 | 12 | |||
| 13 | Болт | Q18414120TF2 | 4 | 4 | 13 | |||
| 14 | Болт | Q1840812 | 6 | 6 | 14 | |||
| 15 | Задний сальник коленчатого вала | M3400-1600440B | 1 | 1 | 15 | |||
| 16 | Маховик | M3000-1005361B | 1 | 1 | 16 | |||
| 17 | Кольцо шестерни | M3020-1005362 | 1 | 1 | 17 | |||
| 18 | Болт маховика | M3000-1005363 | 9 | 9 | 18 | |||
| 19 | Стержневая втулка | G7600-1005064 | 1 | 1 | 19 | |||
| 20 | Болт | Q1841030 | 4 | 4 | 20 | |||
| 21 | Соеденительные части | M3001-1600470A | 1 | 1 | 21 | |||
| 22 | Соединение стойки | M3015-1014047 | 1 | 1 | 22 |
