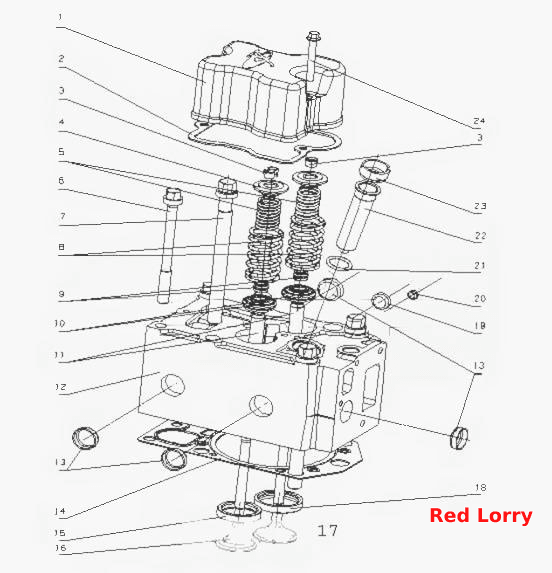

M3001- Головка цилиндров и крышка головки цилиндров в сборе
100%
Название детали
Крышка головки цилиндров
Заводской номер
M3400-1003205
Количество на модель
1
№
1
Название детали
Прокладка крышки блока цилиндров
Заводской номер
M3400-1003201
Количество на модель
4
№
2
Название детали
Зажим замка клапана
Заводской номер
M3000-1003109A
Количество на модель
2
№
3
Название детали
Верхнее сиденье пружины клапана
Заводской номер
M3000-1003116A
Количество на модель
2
№
4
Название детали
Внутренняя пружина клапана
Заводской номер
M3000-1003117
Количество на модель
4
№
5
Название детали
Болт главного цилиндра
Заводской номер
M5000-1003003A
Количество на модель
2
№
6
Название детали
Болт головки цилиндра
Заводской номер
M3000-1003012A
Количество на модель
2
№
7
Название детали
Пружина впускного клапана
Заводской номер
M3000-1003120
Количество на модель
2
№
8
Название детали
Масляное уплотнение штока клапана
Заводской номер
M3000-1003105A
Количество на модель
2
№
9
Название детали
Части сидения под пружиной клапана
Заводской номер
M3000-1003160
Количество на модель
2
№
10
Название детали
Направляющая клапана
Заводской номер
M3000-1003104A
Количество на модель
1
№
11
Название детали
Головка цилиндра
Заводской номер
M3000-1003101G
Количество на модель
1
№
12
Название детали
Шайба d30
Заводской номер
Q72230
Количество на модель
1
№
13
Название детали
Прокладка головки цилиндра
Заводской номер
M3000-1003001E
Количество на модель
1
№
14
Название детали
Кольцо сиденья выпускного клапана
Заводской номер
M3000-1003102B
Количество на модель
1
№
15
Название детали
выпускного клапан
Заводской номер
M3000-1003103A
Количество на модель
1
№
16
Название детали
Выпускной клапан
Заводской номер
M3000-1003111B
Количество на модель
1
№
17
Название детали
Впускное уплотнительное кольцо
Заводской номер
M3000-1003112C
Количество на модель
1
№
18
Название детали
Заглушка
Заводской номер
Q72212
Количество на модель
1
№
19
Название детали
Заглушка чашеобразная
Заводской номер
Q72222
Количество на модель
1
№
20
Название детали
Кольцевая прокладка
Заводской номер
YC208-C02360S
Количество на модель
1
№
21
Название детали
Медная гильза инжектора
Заводской номер
M3000-1003119A
Количество на модель
1
№
22
Название детали
Винтовая втулка
Заводской номер
6105QA-1003001
Количество на модель
2
№
23
Название детали
Шестигранная фланцевая гайка
Заводской номер
Q1840860
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка головки цилиндров | M3400-1003205 | 1 | 1 | 1 | |||
| 2 | Прокладка крышки блока цилиндров | M3400-1003201 | 4 | 4 | 2 | |||
| 3 | Зажим замка клапана | M3000-1003109A | 2 | 2 | 3 | |||
| 4 | Верхнее сиденье пружины клапана | M3000-1003116A | 2 | 2 | 4 | |||
| 5 | Внутренняя пружина клапана | M3000-1003117 | 4 | 4 | 5 | |||
| 6 | Болт главного цилиндра | M5000-1003003A | 2 | 2 | 6 | |||
| 7 | Болт головки цилиндра | M3000-1003012A | 2 | 2 | 7 | |||
| 8 | Пружина впускного клапана | M3000-1003120 | 2 | 2 | 8 | |||
| 9 | Масляное уплотнение штока клапана | M3000-1003105A | 2 | 2 | 9 | |||
| 10 | Части сидения под пружиной клапана | M3000-1003160 | 2 | 2 | 10 | |||
| 11 | Направляющая клапана | M3000-1003104A | 1 | 1 | 11 | |||
| 12 | Головка цилиндра | M3000-1003101G | 1 | 1 | 12 | |||
| 13 | Шайба d30 | Q72230 | 1 | 1 | 13 | |||
| 14 | Прокладка головки цилиндра | M3000-1003001E | 1 | 1 | 14 | |||
| 15 | Кольцо сиденья выпускного клапана | M3000-1003102B | 1 | 1 | 15 | |||
| 16 | выпускного клапан | M3000-1003103A | 1 | 1 | 16 | |||
| 17 | Выпускной клапан | M3000-1003111B | 1 | 1 | 17 | |||
| 18 | Впускное уплотнительное кольцо | M3000-1003112C | 1 | 1 | 18 | |||
| 19 | Заглушка | Q72212 | 1 | 1 | 19 | |||
| 20 | Заглушка чашеобразная | Q72222 | 1 | 1 | 20 | |||
| 21 | Кольцевая прокладка | YC208-C02360S | 1 | 1 | 21 | |||
| 22 | Медная гильза инжектора | M3000-1003119A | 1 | 1 | 22 | |||
| 23 | Винтовая втулка | 6105QA-1003001 | 2 | 2 | 23 | |||
| 24 | Шестигранная фланцевая гайка | Q1840860 | 1 | 1 | 24 |
