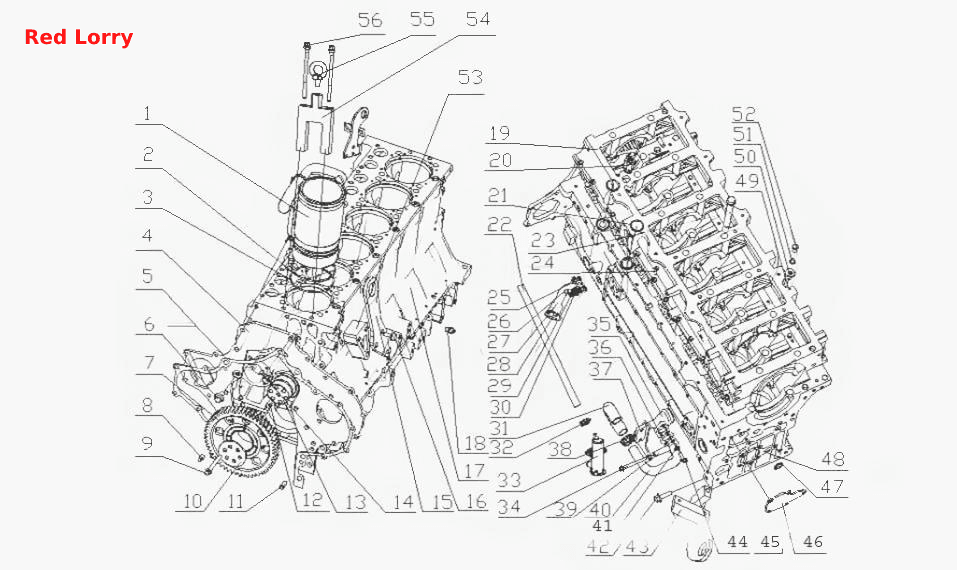

M3015- Блок цилиндров в сборе
100%
Название детали
Гильза цилиндра
Заводской номер
M3000-1002106B
Количество на модель
6
№
1
Название детали
Уплотнительное кольцо гильзы цилиндров
Заводской номер
M3000-1002107
Количество на модель
6
№
2
Название детали
Уплотнительное кольцо гильзы цилиндра
Заводской номер
M3000-1002108
Количество на модель
6
№
3
Название детали
Колпак кожуха передач
Заводской номер
M3400-1002203D
Количество на модель
1
№
4
Название детали
Шайба корпуса редуктора
Заводской номер
M36L1-1002202
Количество на модель
1
№
5
Название детали
Болт M12x25
Заводской номер
Q1841225TF2
Количество на модель
2
№
6
Название детали
Части большой холостой шестерни
Заводской номер
M3400-1002350E
Количество на модель
1
№
7
Название детали
Плоский палец
Заводской номер
6105Q-1600011
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
Q/YC207-1090
Количество на модель
6
№
9
Название детали
Фрикционная пластина промежуточной шестерни
Заводской номер
M3400-1002311A
Количество на модель
1
№
10
Название детали
Связаться с 12x30
Заводской номер
YC24-B1230
Количество на модель
1
№
11
Название детали
Винтовая пробка
Заводской номер
Q61510
Количество на модель
1
№
12
Название детали
Вал промежуточной шестерни
Заводской номер
M3400-1002306A
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
Q/YC207-1225
Количество на модель
5
№
14
Название детали
Задний подъемник двигателя
Заводской номер
M3001-1002141A
Количество на модель
1
№
15
Название детали
Болт M12x70
Заводской номер
Q1841270TF2
Количество на модель
2
№
16
Название детали
Блок цилиндров
Заводской номер
M3400-1002114D
Количество на модель
1
№
17
Название детали
Соединение датчика масла
Заводской номер
M3015-3800201
Количество на модель
1
№
18
Название детали
Корпус коленчатого вала
Заводской номер
M3400-1002123D
Количество на модель
1
№
19
Название детали
Часть клапана регулировки давления
Заводской номер
M3000-1002C00D
Количество на модель
1
№
20
Название детали
Кольцевой уплотнитель
Заводской номер
M3000-1002124
Количество на модель
2
№
21
Название детали
Трубка возврата масла
Заводской номер
M3400-1002821B
Количество на модель
1
№
22
Название детали
Болты главного подшипника
Заводской номер
M3000-1002118A
Количество на модель
14
№
23
Название детали
Болт
Заводской номер
Q218B0825
Количество на модель
22
№
24
Название детали
Прокладка маслозаливного порта
Заводской номер
M3015-1002A01
Количество на модель
1
№
25
Название детали
болт
Заводской номер
Q150B1020
Количество на модель
3
№
26
Название детали
Сварной элемент маслозаливного порта
Заводской номер
M3015-1002A40
Количество на модель
1
№
27
Название детали
Части крышки маслозаливного порта
Заводской номер
M3015-1003040
Количество на модель
1
№
28
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
3
№
29
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
3
№
30
Название детали
Шланг вентиляции
Заводской номер
M32J1-1014003A
Количество на модель
1
№
31
Название детали
Хомут червячный
Заводской номер
Q67627
Количество на модель
2
№
32
Название детали
Сборочный узел сапуна
Заводской номер
M3013-1002870
Количество на модель
1
№
33
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1840880
Количество на модель
2
№
34
Название детали
Elbow connection
Заводской номер
M3000-1002803
Количество на модель
1
№
35
Название детали
Gasket
Заводской номер
M3000-1002802
Количество на модель
1
№
36
Название детали
Сварная упаковка
Заводской номер
M32J1-1002850
Количество на модель
1
№
37
Название детали
Скоба
Заводской номер
Q67638
Количество на модель
2
№
38
Название детали
Втулка болт
Заводской номер
L3000-1008026
Количество на модель
2
№
39
Название детали
Сварные части трубки соединения выступа
Заводской номер
M3013-1002840B
Количество на модель
1
№
40
Название детали
Шайба
Заводской номер
6105Q-3509013
Количество на модель
4
№
41
Название детали
Передняя проушина двигателя
Заводской номер
M3001-1002150B
Количество на модель
1
№
43
Название детали
Болт M8x25
Заводской номер
Q1840825TF2
Количество на модель
2
№
44
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
5
№
45
Название детали
Крышка маслозаливного порта
Заводской номер
M3000-1002125
Количество на модель
1
№
46
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-22
Количество на модель
1
№
47
Название детали
Прокладка масляного фильтра
Заводской номер
M3400-1002A01
Количество на модель
1
№
48
Название детали
Контакт 5X10
Заводской номер
YC24-B0510
Количество на модель
6
№
49
Название детали
Наконечник в сборе
Заводской номер
M3000-1002740
Количество на модель
6
№
50
Название детали
Шайба
Заводской номер
430-1002163
Количество на модель
6
№
51
Название детали
Масляный полый болт
Заводской номер
M3000-1002701A
Количество на модель
6
№
52
Название детали
Подушка подьемного винта с ушком
Заводской номер
M3400-1002142A
Количество на модель
1
№
53
Название детали
Заднее сиденье подьемного винта с ушком
Заводской номер
M3000-1002002A
Количество на модель
1
№
54
Название детали
Болт
Заводской номер
GB/T825-16
Количество на модель
1
№
55
Название детали
Болт головки цилиндра
Заводской номер
M3500-1003006A
Количество на модель
2
№
56
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гильза цилиндра | M3000-1002106B | 6 | 6 | 1 | |||
| 2 | Уплотнительное кольцо гильзы цилиндров | M3000-1002107 | 6 | 6 | 2 | |||
| 3 | Уплотнительное кольцо гильзы цилиндра | M3000-1002108 | 6 | 6 | 3 | |||
| 4 | Колпак кожуха передач | M3400-1002203D | 1 | 1 | 4 | |||
| 5 | Шайба корпуса редуктора | M36L1-1002202 | 1 | 1 | 5 | |||
| 6 | Болт M12x25 | Q1841225TF2 | 2 | 2 | 6 | |||
| 7 | Части большой холостой шестерни | M3400-1002350E | 1 | 1 | 7 | |||
| 8 | Плоский палец | 6105Q-1600011 | 1 | 1 | 8 | |||
| 9 | Болт | Q/YC207-1090 | 6 | 6 | 9 | |||
| 10 | Фрикционная пластина промежуточной шестерни | M3400-1002311A | 1 | 1 | 10 | |||
| 11 | Связаться с 12x30 | YC24-B1230 | 1 | 1 | 11 | |||
| 12 | Винтовая пробка | Q61510 | 1 | 1 | 12 | |||
| 13 | Вал промежуточной шестерни | M3400-1002306A | 1 | 1 | 13 | |||
| 14 | Болт | Q/YC207-1225 | 5 | 5 | 14 | |||
| 15 | Задний подъемник двигателя | M3001-1002141A | 1 | 1 | 15 | |||
| 16 | Болт M12x70 | Q1841270TF2 | 2 | 2 | 16 | |||
| 17 | Блок цилиндров | M3400-1002114D | 1 | 1 | 17 | |||
| 18 | Соединение датчика масла | M3015-3800201 | 1 | 1 | 18 | |||
| 19 | Корпус коленчатого вала | M3400-1002123D | 1 | 1 | 19 | |||
| 20 | Часть клапана регулировки давления | M3000-1002C00D | 1 | 1 | 20 | |||
| 21 | Кольцевой уплотнитель | M3000-1002124 | 2 | 2 | 21 | |||
| 22 | Трубка возврата масла | M3400-1002821B | 1 | 1 | 22 | |||
| 23 | Болты главного подшипника | M3000-1002118A | 14 | 14 | 23 | |||
| 24 | Болт | Q218B0825 | 22 | 22 | 24 | |||
| 25 | Прокладка маслозаливного порта | M3015-1002A01 | 1 | 1 | 25 | |||
| 26 | болт | Q150B1020 | 3 | 3 | 26 | |||
| 27 | Сварной элемент маслозаливного порта | M3015-1002A40 | 1 | 1 | 27 | |||
| 28 | Части крышки маслозаливного порта | M3015-1003040 | 1 | 1 | 28 | |||
| 29 | Пружинная шайба | Q40310 | 3 | 3 | 29 | |||
| 30 | Шайба | Q40110 | 3 | 3 | 30 | |||
| 31 | Шланг вентиляции | M32J1-1014003A | 1 | 1 | 31 | |||
| 32 | Хомут червячный | Q67627 | 2 | 2 | 32 | |||
| 33 | Сборочный узел сапуна | M3013-1002870 | 1 | 1 | 33 | |||
| 34 | Шестигранный фланцевый болт | Q1840880 | 2 | 2 | 34 | |||
| 35 | Elbow connection | M3000-1002803 | 1 | 1 | 35 | |||
| 36 | Gasket | M3000-1002802 | 1 | 1 | 36 | |||
| 37 | Сварная упаковка | M32J1-1002850 | 1 | 1 | 37 | |||
| 38 | Скоба | Q67638 | 2 | 2 | 38 | |||
| 39 | Втулка болт | L3000-1008026 | 2 | 2 | 39 | |||
| 40 | Сварные части трубки соединения выступа | M3013-1002840B | 1 | 1 | 40 | |||
| 41 | Шайба | 6105Q-3509013 | 4 | 4 | 41 | |||
| 43 | Передняя проушина двигателя | M3001-1002150B | 1 | 1 | 43 | |||
| 44 | Болт M8x25 | Q1840825TF2 | 2 | 2 | 44 | |||
| 45 | Болт | Q1840816 | 5 | 5 | 45 | |||
| 46 | Крышка маслозаливного порта | M3000-1002125 | 1 | 1 | 46 | |||
| 47 | Комбинированная уплотнительная шайба | Q/YC149-22 | 1 | 1 | 47 | |||
| 48 | Прокладка масляного фильтра | M3400-1002A01 | 1 | 1 | 48 | |||
| 49 | Контакт 5X10 | YC24-B0510 | 6 | 6 | 49 | |||
| 50 | Наконечник в сборе | M3000-1002740 | 6 | 6 | 50 | |||
| 51 | Шайба | 430-1002163 | 6 | 6 | 51 | |||
| 52 | Масляный полый болт | M3000-1002701A | 6 | 6 | 52 | |||
| 53 | Подушка подьемного винта с ушком | M3400-1002142A | 1 | 1 | 53 | |||
| 54 | Заднее сиденье подьемного винта с ушком | M3000-1002002A | 1 | 1 | 54 | |||
| 55 | Болт | GB/T825-16 | 1 | 1 | 55 | |||
| 56 | Болт головки цилиндра | M3500-1003006A | 2 | 2 | 56 |
