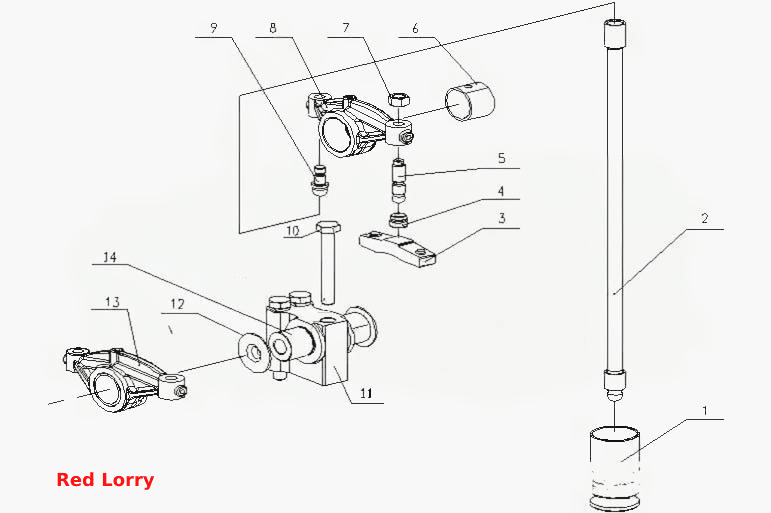

M6600- Привод клапана
100%
Название детали
Выступ
Заводской номер
M3000-1007001
Количество на модель
12
№
1
Название детали
Сборочный узел нажимного стерженя клапана
Заводской номер
M3500-1007080A
Количество на модель
12
№
2
Название детали
Перемычка клапанов
Заводской номер
M5000-1007028A
Количество на модель
12
№
3
Название детали
Блок подушки сферической цапфы
Заводской номер
L3000-1007072C
Количество на модель
12
№
4
Название детали
Регулировочный винт перемычки клапана
Заводской номер
M3500-1007181A
Количество на модель
12
№
5
Название детали
Втулка
Заводской номер
M3500-1007144S1
Количество на модель
№
6
Название детали
Контргайка
Заводской номер
6105Q-1007054
Количество на модель
12
№
7
Название детали
Коромысло впускного клапана
Заводской номер
M3500-1007143
Количество на модель
6
№
8
Название детали
Шаровая головка
Заводской номер
M3500-1007145A
Количество на модель
12
№
9
Название детали
Hexagon flange bolt
Заводской номер
Q1841080TF2
Количество на модель
18
№
10
Название детали
Поддержка вала коромысла
Заводской номер
M5000-1007102A
Количество на модель
6
№
11
Название детали
Пробка Т- типа вала коромысел
Заводской номер
T9000-1007109A
Количество на модель
12
№
12
Название детали
Коромысло выпускного клапана
Заводской номер
M3500-1007153
Количество на модель
6
№
13
Название детали
Ось корамысел
Заводской номер
M5000-1007101A
Количество на модель
6
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Выступ | M3000-1007001 | 12 | 12 | 1 | |||
| 2 | Сборочный узел нажимного стерженя клапана | M3500-1007080A | 12 | 12 | 2 | |||
| 3 | Перемычка клапанов | M5000-1007028A | 12 | 12 | 3 | |||
| 4 | Блок подушки сферической цапфы | L3000-1007072C | 12 | 12 | 4 | |||
| 5 | Регулировочный винт перемычки клапана | M3500-1007181A | 12 | 12 | 5 | |||
| 6 | Втулка | M3500-1007144S1 | 6 | |||||
| 7 | Контргайка | 6105Q-1007054 | 12 | 12 | 7 | |||
| 8 | Коромысло впускного клапана | M3500-1007143 | 6 | 6 | 8 | |||
| 9 | Шаровая головка | M3500-1007145A | 12 | 12 | 9 | |||
| 10 | Hexagon flange bolt | Q1841080TF2 | 18 | 18 | 10 | |||
| 11 | Поддержка вала коромысла | M5000-1007102A | 6 | 6 | 11 | |||
| 12 | Пробка Т- типа вала коромысел | T9000-1007109A | 12 | 12 | 12 | |||
| 13 | Коромысло выпускного клапана | M3500-1007153 | 6 | 6 | 13 | |||
| 14 | Ось корамысел | M5000-1007101A | 6 | 6 | 14 |
