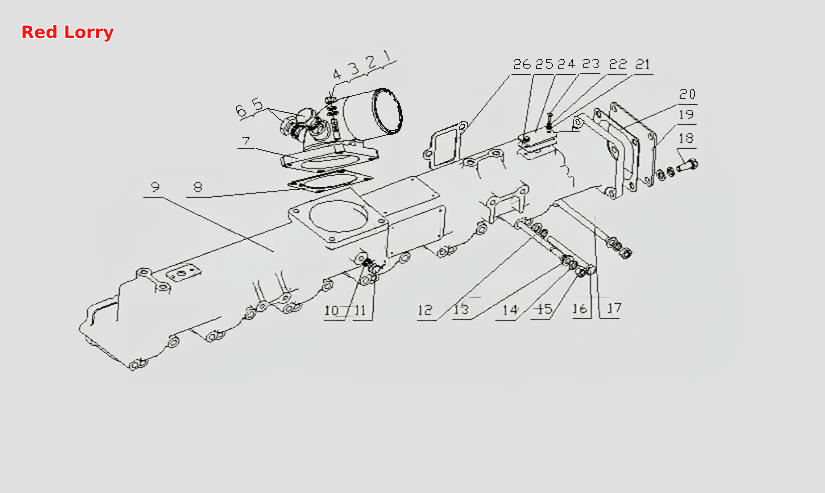

M6100- , - Сборочный узел впускного коллектора
100%
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
8
№
1
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
8
№
2
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
8
№
3
Название детали
Шпилька
Заводской номер
Q1201030
Количество на модель
4
№
4
Название детали
Пробка Мх
Заводской номер
Q/YC198-20
Количество на модель
2
№
5
Название детали
Уплотнительная шайба d20
Заводской номер
Q/YC149-20
Количество на модель
2
№
6
Название детали
Впускная соеденительная трубка
Заводской номер
150-1008016A
Количество на модель
1
№
7
Название детали
Прокладка трубки впуска воздуха
Заводской номер
150-1008017A
Количество на модель
1
№
8
Название детали
Впускной воздухопровод
Заводской номер
MH100-1008101A
Количество на модель
1
№
9
Название детали
Винтовая пробка M10x1
Заводской номер
Q/YC198-10
Количество на модель
1
№
10
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
1
№
11
Название детали
Винтовая стойка
Заводской номер
Q12010150
Количество на модель
6
№
14
Название детали
Болт M10x105
Заводской номер
Q150B10105
Количество на модель
6
№
16
Название детали
Шпилька
Заводской номер
Q12010170
Количество на модель
6
№
17
Название детали
Болт
Заводской номер
Q150B1025
Количество на модель
4
№
18
Название детали
Крышка впуска воздуха
Заводской номер
M3500-1008108
Количество на модель
1
№
19
Название детали
Прокладка крышки впуска воздуха
Заводской номер
M3500-1008109
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
Q40104
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
Q40304
Количество на модель
2
№
22
Название детали
Болт M4X12
Заводской номер
Q150B0412
Количество на модель
2
№
23
Название детали
Крышка впуска воздуха
Заводской номер
L3000-1008016
Количество на модель
1
№
24
Название детали
Прокладка крышки впуска воздуха
Заводской номер
A3100-1008109
Количество на модель
1
№
25
Название детали
Прокладка впускного воздухопровода
Заводской номер
M3500-1008104A
Количество на модель
6
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Nut | Q340B10 | 8 | 8 | 1 | |||
| 2 | Пружинная шайба | Q40310 | 8 | 8 | 2 | |||
| 3 | Шайба | Q40110 | 8 | 8 | 3 | |||
| 4 | Шпилька | Q1201030 | 4 | 4 | 4 | |||
| 5 | Пробка Мх | Q/YC198-20 | 2 | 2 | 5 | |||
| 6 | Уплотнительная шайба d20 | Q/YC149-20 | 2 | 2 | 6 | |||
| 7 | Впускная соеденительная трубка | 150-1008016A | 1 | 1 | 7 | |||
| 8 | Прокладка трубки впуска воздуха | 150-1008017A | 1 | 1 | 8 | |||
| 9 | Впускной воздухопровод | MH100-1008101A | 1 | 1 | 9 | |||
| 10 | Винтовая пробка M10x1 | Q/YC198-10 | 1 | 1 | 10 | |||
| 11 | Уплотнительная шайба d10 | Q/YC149-10 | 1 | 1 | 11 | |||
| 14 | Винтовая стойка | Q12010150 | 6 | 6 | 14 | |||
| 16 | Болт M10x105 | Q150B10105 | 6 | 6 | 16 | |||
| 17 | Шпилька | Q12010170 | 6 | 6 | 17 | |||
| 18 | Болт | Q150B1025 | 4 | 4 | 18 | |||
| 19 | Крышка впуска воздуха | M3500-1008108 | 1 | 1 | 19 | |||
| 20 | Прокладка крышки впуска воздуха | M3500-1008109 | 1 | 1 | 20 | |||
| 21 | Шайба | Q40104 | 2 | 2 | 21 | |||
| 22 | Шайба | Q40304 | 2 | 2 | 22 | |||
| 23 | Болт M4X12 | Q150B0412 | 2 | 2 | 23 | |||
| 24 | Крышка впуска воздуха | L3000-1008016 | 1 | 1 | 24 | |||
| 25 | Прокладка крышки впуска воздуха | A3100-1008109 | 1 | 1 | 25 | |||
| 26 | Прокладка впускного воздухопровода | M3500-1008104A | 6 | 6 | 26 |
