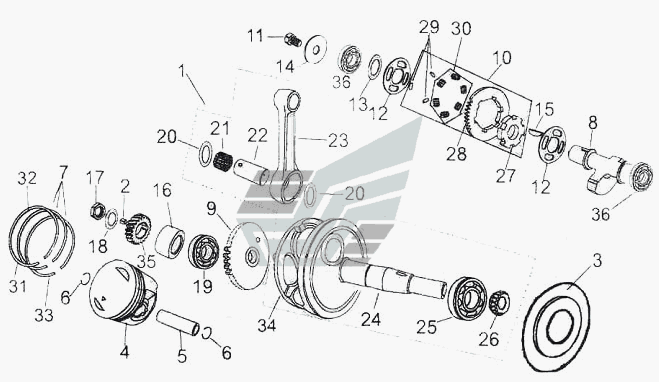

Коленчатый вал, поршень, уравновешивающий вал
100%
Название детали
Коленчатый вал в сборе
Заводской номер
13100
Количество на модель
1
№
1
Название детали
Шпонка 12,5х7h8х7
Заводской номер
13123/172FMM
Количество на модель
1
№
2
Название детали
Подушка подшипника
Заводской номер
13179
Количество на модель
1
№
3
Название детали
Поршень
Заводской номер
13211
Количество на модель
1
№
4
Название детали
Палец поршня
Заводской номер
13221/172FMM
Количество на модель
1
№
5
Название детали
Стопорное кольцо пальца
Заводской номер
13222/172FMM
Количество на модель
1
№
6
Название детали
Комплект поршневых колец
Заводской номер
13300/172FMM
Количество на модель
1
№
7
Название детали
Уравновешивающий вал
Заводской номер
13611/172FMM
Количество на модель
1
№
8
Название детали
Ведущая шестерня
Заводской номер
13631/172FMM
Количество на модель
1
№
9
Название детали
Ведомая шестерня в сборе
Заводской номер
13640/172FMM
Количество на модель
1
№
10
Название детали
Болт М12х1,25х16
Заводской номер
13651/172FMM
Количество на модель
1
№
11
Название детали
Шайба (I), 25,2х60х2
Заводской номер
13652/172FMM
Количество на модель
2
№
12
Название детали
Шайба (II) 25,2х36х0,5
Заводской номер
13653/172FMM
Количество на модель
1
№
13
Название детали
Шайба (III) 12,2х40х2,5
Заводской номер
13654/172FMM
Количество на модель
1
№
14
Название детали
Сегментная шпонка
Заводской номер
13655/172FMM
Количество на модель
1
№
15
Название детали
Прокладка ведущей шестерни
Заводской номер
22628
Количество на модель
1
№
16
Название детали
Контргайка М20х1,5х8-L
Заводской номер
22631/172FMM
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
22633/172FMM
Количество на модель
1
№
18
Название детали
Подшипник
Заводской номер
GB/T276
Количество на модель
1
№
19
Название детали
Шайба 31х48,5х1
Заводской номер
13158/172FMM
Количество на модель
2
№
20
Название детали
Подшипник большой головки шатуна
Заводской номер
13150/172FMM
Количество на модель
1
№
21
Название детали
Палец кривошипа
Заводской номер
13141/172FMM
Количество на модель
1
№
22
Название детали
Шатун
Заводской номер
13131/172FMM
Количество на модель
1
№
23
Название детали
Маховик левый
Заводской номер
13111/172FMM
Количество на модель
1
№
24
Название детали
Звездочка привода газораспределительного механизма
Заводской номер
14211
Количество на модель
1
№
26
Название детали
Внутренняя втулка
Заводской номер
13647/172FMM
Количество на модель
1
№
27
Название детали
Ведомая шестерня уравновешивающего вала
Заводской номер
13641/172FMM
Количество на модель
1
№
28
Название детали
Штифт
Заводской номер
13649
Количество на модель
3
№
29
Название детали
Пружина
Заводской номер
13644/172FMM
Количество на модель
6
№
30
Название детали
Поршневое кольцо (I)
Заводской номер
13311/172FMM
Количество на модель
1
№
31
Название детали
Поршневое кольцо (II)
Заводской номер
13312/172FMM
Количество на модель
1
№
32
Название детали
Маслосъемное кольцо
Заводской номер
13320/172FMM
Количество на модель
1
№
33
Название детали
Маховик правый
Заводской номер
13121/172FMM
Количество на модель
1
№
34
Название детали
Шестерня главного привода
Заводской номер
22621/172FMM
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коленчатый вал в сборе | 13100 | 1 | 1 | 1 | |||
| 2 | Шпонка 12,5х7h8х7 | 13123/172FMM | 1 | 1 | 2 | |||
| 3 | Подушка подшипника | 13179 | 1 | 1 | 3 | |||
| 4 | Поршень | 13211 | 1 | 1 | 4 | |||
| 5 | Палец поршня | 13221/172FMM | 1 | 1 | 5 | |||
| 6 | Стопорное кольцо пальца | 13222/172FMM | 1 | 1 | 6 | |||
| 7 | Комплект поршневых колец | 13300/172FMM | 1 | 1 | 7 | |||
| 8 | Уравновешивающий вал | 13611/172FMM | 1 | 1 | 8 | |||
| 9 | Ведущая шестерня | 13631/172FMM | 1 | 1 | 9 | |||
| 10 | Ведомая шестерня в сборе | 13640/172FMM | 1 | 1 | 10 | |||
| 11 | Болт М12х1,25х16 | 13651/172FMM | 1 | 1 | 11 | |||
| 12 | Шайба (I), 25,2х60х2 | 13652/172FMM | 2 | 2 | 12 | |||
| 13 | Шайба (II) 25,2х36х0,5 | 13653/172FMM | 1 | 1 | 13 | |||
| 14 | Шайба (III) 12,2х40х2,5 | 13654/172FMM | 1 | 1 | 14 | |||
| 15 | Сегментная шпонка | 13655/172FMM | 1 | 1 | 15 | |||
| 16 | Прокладка ведущей шестерни | 22628 | 1 | 1 | 16 | |||
| 17 | Контргайка М20х1,5х8-L | 22631/172FMM | 1 | 1 | 17 | |||
| 18 | Шайба | 22633/172FMM | 1 | 1 | 18 | |||
| 19 | Подшипник | GB/T276 | 1 | 1 | 19 | |||
| 20 | Шайба 31х48,5х1 | 13158/172FMM | 2 | 2 | 20 | |||
| 21 | Подшипник большой головки шатуна | 13150/172FMM | 1 | 1 | 21 | |||
| 22 | Палец кривошипа | 13141/172FMM | 1 | 1 | 22 | |||
| 23 | Шатун | 13131/172FMM | 1 | 1 | 23 | |||
| 24 | Маховик левый | 13111/172FMM | 1 | 1 | 24 | |||
| 26 | Звездочка привода газораспределительного механизма | 14211 | 1 | 1 | 26 | |||
| 27 | Внутренняя втулка | 13647/172FMM | 1 | 1 | 27 | |||
| 28 | Ведомая шестерня уравновешивающего вала | 13641/172FMM | 1 | 1 | 28 | |||
| 29 | Штифт | 13649 | 3 | 3 | 29 | |||
| 30 | Пружина | 13644/172FMM | 6 | 6 | 30 | |||
| 31 | Поршневое кольцо (I) | 13311/172FMM | 1 | 1 | 31 | |||
| 32 | Поршневое кольцо (II) | 13312/172FMM | 1 | 1 | 32 | |||
| 33 | Маслосъемное кольцо | 13320/172FMM | 1 | 1 | 33 | |||
| 34 | Маховик правый | 13121/172FMM | 1 | 1 | 34 | |||
| 35 | Шестерня главного привода | 22621/172FMM | 1 | 1 | 35 |
