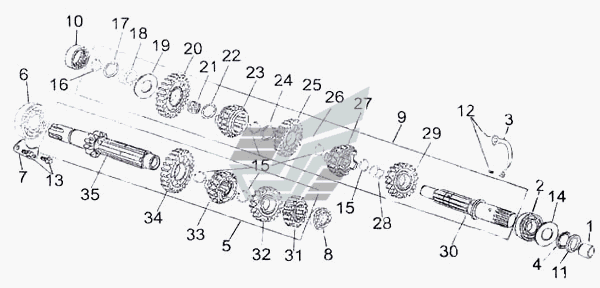

Первичный вал и промежуточный вал
100%
Название детали
Прокладка звездочки
Заводской номер
22716
Количество на модель
1
№
1
Название детали
Подшипник вторичного вала левый
Заводской номер
23080/172FMM
Количество на модель
1
№
2
Название детали
Фиксатор подшипника
Заводской номер
23089/172FMM
Количество на модель
1
№
3
Название детали
Внутренний сальник промежуточного вала
Заводской номер
23090/172FMM
Количество на модель
1
№
4
Название детали
Первичный вал в сборе
Заводской номер
23600/172FMM
Количество на модель
1
№
5
Название детали
Подшипник (со штифтом) вторичного вала правый
Заводской номер
23670/172FMM
Количество на модель
1
№
6
Название детали
Фиксатор подшипника
Заводской номер
23679/172FMM
Количество на модель
1
№
7
Название детали
Подшипник вторичного вала левый
Заводской номер
23680/172FMM
Количество на модель
1
№
8
Название детали
Контрпривод в сборе
Заводской номер
23700
Количество на модель
1
№
9
Название детали
Подшипник игольчатый 26х36х12хR0,6
Заводской номер
23780
Количество на модель
1
№
10
Название детали
Сальник промежуточного вала 30х43х5,2
Заводской номер
23790/172FMM
Количество на модель
1
№
11
Название детали
Винт М8х20
Заводской номер
GB/T819
Количество на модель
2
№
12
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
2
№
13
Название детали
Шайба подшипника 35,0х55,8х1
Заводской номер
23088/172FMM
Количество на модель
1
№
14
Название детали
Стопорное кольцо
Заводской номер
23672/172FMM
Количество на модель
5
№
15
Название детали
Пружинящее стопорное кольцо 58
Заводской номер
GB/T894.1
Количество на модель
1
№
16
Название детали
Шайба (I)
Заводской номер
23773/172FMM
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
23777/172FMM
Количество на модель
1
№
18
Название детали
Шайба (III)
Заводской номер
23779/172FMM
Количество на модель
1
№
19
Название детали
Шестерня 1-й передачи вторичного вала
Заводской номер
23711/172FMM
Количество на модель
1
№
20
Название детали
ПРОКЛАДКА
Заводской номер
23050
Количество на модель
1
№
21
Название детали
Шайба (II)
Заводской номер
23774/172FMM
Количество на модель
1
№
22
Название детали
Шестерня 5-й передачи промежуточного вала
Заводской номер
23751/172FMM
Количество на модель
1
№
23
Название детали
Шлицевая шайба внутренняя
Заводской номер
23775/172FMM
Количество на модель
1
№
24
Название детали
Шестерня 3-ей передачи вторичного вала
Заводской номер
23731/172FMM
Количество на модель
1
№
25
Название детали
Втулка шестерни 3-ей передачи
Заводской номер
23732/172FMM
Количество на модель
1
№
26
Название детали
Шестерня 4-й передачи вторичного вала
Заводской номер
23741/172FMM
Количество на модель
1
№
27
Название детали
Втулка шестерни 2-й передачи
Заводской номер
23722/172FMM
Количество на модель
1
№
28
Название детали
Шестерня 2-й передачи вторичного вала
Заводской номер
23721/172FMM
Количество на модель
1
№
29
Название детали
Вторичный вал
Заводской номер
23770
Количество на модель
1
№
30
Название детали
Шестерня 2-й передачи первичного вала
Заводской номер
23621/172FMM
Количество на модель
1
№
31
Название детали
Шестерня 4-й передачи первичного вала
Заводской номер
23641/172FMM
Количество на модель
1
№
32
Название детали
Шестерня 3-й передачи первичного вала
Заводской номер
23631/172FMM
Количество на модель
1
№
33
Название детали
Шестерня 5-й передачи первичного вала
Заводской номер
23651/172FMM
Количество на модель
1
№
34
Название детали
Первичный вал
Заводской номер
23610/172FMM
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка звездочки | 22716 | 1 | 1 | 1 | |||
| 2 | Подшипник вторичного вала левый | 23080/172FMM | 1 | 1 | 2 | |||
| 3 | Фиксатор подшипника | 23089/172FMM | 1 | 1 | 3 | |||
| 4 | Внутренний сальник промежуточного вала | 23090/172FMM | 1 | 1 | 4 | |||
| 5 | Первичный вал в сборе | 23600/172FMM | 1 | 1 | 5 | |||
| 6 | Подшипник (со штифтом) вторичного вала правый | 23670/172FMM | 1 | 1 | 6 | |||
| 7 | Фиксатор подшипника | 23679/172FMM | 1 | 1 | 7 | |||
| 8 | Подшипник вторичного вала левый | 23680/172FMM | 1 | 1 | 8 | |||
| 9 | Контрпривод в сборе | 23700 | 1 | 1 | 9 | |||
| 10 | Подшипник игольчатый 26х36х12хR0,6 | 23780 | 1 | 1 | 10 | |||
| 11 | Сальник промежуточного вала 30х43х5,2 | 23790/172FMM | 1 | 1 | 11 | |||
| 12 | Винт М8х20 | GB/T819 | 2 | 2 | 12 | |||
| 13 | Болт Mx | GB/T16674.1 | 2 | 2 | 13 | |||
| 14 | Шайба подшипника 35,0х55,8х1 | 23088/172FMM | 1 | 1 | 14 | |||
| 15 | Стопорное кольцо | 23672/172FMM | 5 | 5 | 15 | |||
| 16 | Пружинящее стопорное кольцо 58 | GB/T894.1 | 1 | 1 | 16 | |||
| 17 | Шайба (I) | 23773/172FMM | 1 | 1 | 17 | |||
| 18 | Втулка | 23777/172FMM | 1 | 1 | 18 | |||
| 19 | Шайба (III) | 23779/172FMM | 1 | 1 | 19 | |||
| 20 | Шестерня 1-й передачи вторичного вала | 23711/172FMM | 1 | 1 | 20 | |||
| 21 | ПРОКЛАДКА | 23050 | 1 | 1 | 21 | |||
| 22 | Шайба (II) | 23774/172FMM | 1 | 1 | 22 | |||
| 23 | Шестерня 5-й передачи промежуточного вала | 23751/172FMM | 1 | 1 | 23 | |||
| 24 | Шлицевая шайба внутренняя | 23775/172FMM | 1 | 1 | 24 | |||
| 25 | Шестерня 3-ей передачи вторичного вала | 23731/172FMM | 1 | 1 | 25 | |||
| 26 | Втулка шестерни 3-ей передачи | 23732/172FMM | 1 | 1 | 26 | |||
| 27 | Шестерня 4-й передачи вторичного вала | 23741/172FMM | 1 | 1 | 27 | |||
| 28 | Втулка шестерни 2-й передачи | 23722/172FMM | 1 | 1 | 28 | |||
| 29 | Шестерня 2-й передачи вторичного вала | 23721/172FMM | 1 | 1 | 29 | |||
| 30 | Вторичный вал | 23770 | 1 | 1 | 30 | |||
| 31 | Шестерня 2-й передачи первичного вала | 23621/172FMM | 1 | 1 | 31 | |||
| 32 | Шестерня 4-й передачи первичного вала | 23641/172FMM | 1 | 1 | 32 | |||
| 33 | Шестерня 3-й передачи первичного вала | 23631/172FMM | 1 | 1 | 33 | |||
| 34 | Шестерня 5-й передачи первичного вала | 23651/172FMM | 1 | 1 | 34 | |||
| 35 | Первичный вал | 23610/172FMM | 1 | 1 | 35 |
