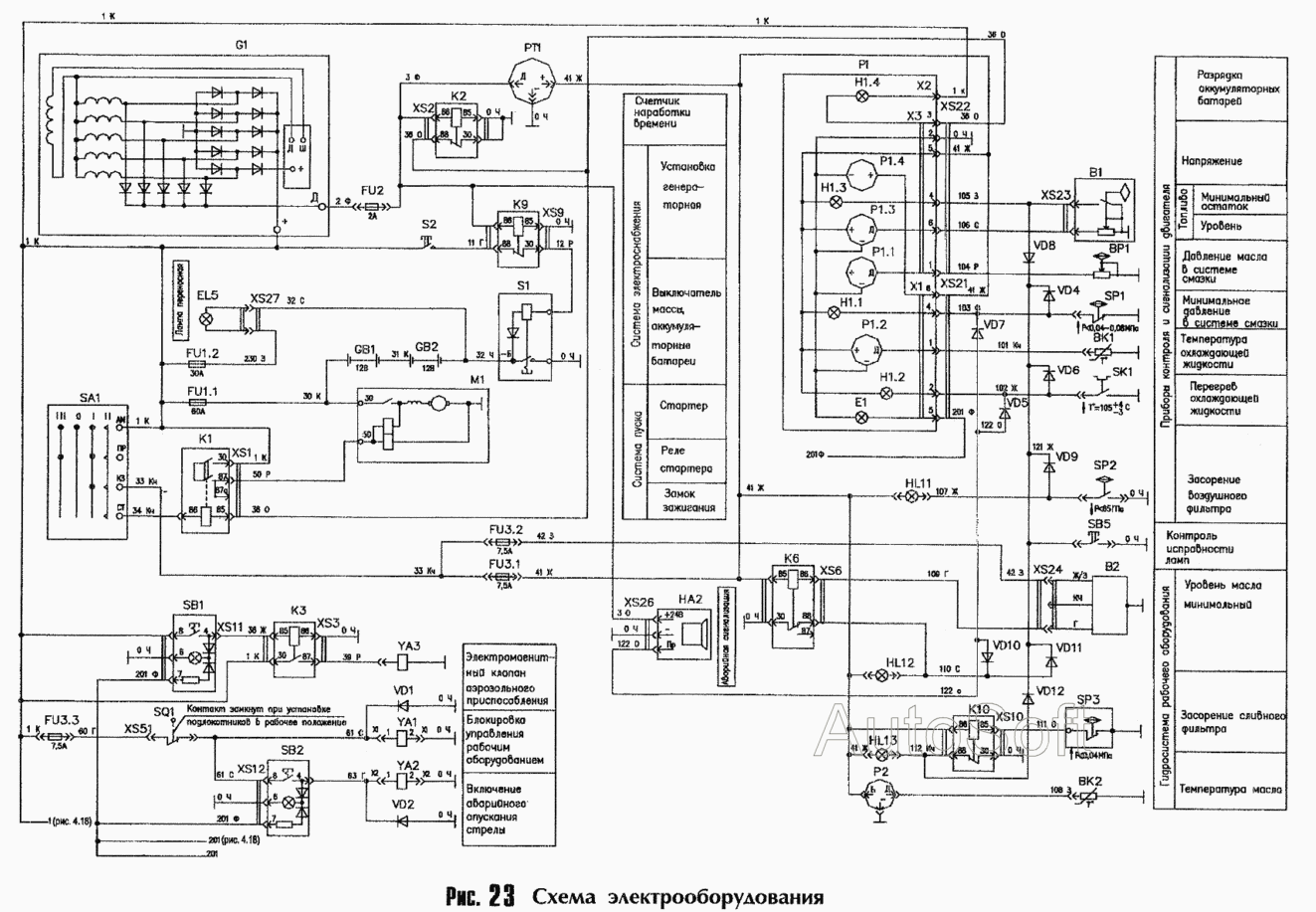

Схема электрооборудования
100%
Название детали
Электромагнитный клапан пускового аэрозольного приспособления
Заводской номер
YA3
Количество на модель
1
№
Название детали
Предохранитель
Заводской номер
FU2
Количество на модель
1
№
Название детали
Неле блокировки выключения "массы" при работающем двигателе
Заводской номер
K10
Количество на модель
1
№
Название детали
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Заводской номер
E1
Количество на модель
1
№
Название детали
Контрольная лампа указателя уровня масла в гидросистеме
Заводской номер
HL12
Количество на модель
1
№
Название детали
Контрольная лампа резерва топлива
Заводской номер
H1.3
Количество на модель
1
№
Название детали
Контрольная лампа разряда батарей
Заводской номер
H1.4
Количество на модель
1
№
Название детали
Контрольная лампа засорения масляного фильтра гидросистемы
Заводской номер
HL13
Количество на модель
1
№
Название детали
Контрольная лампа воздушного фильтра двигателя
Заводской номер
HL11
Количество на модель
1
№
Название детали
Контрольная лампа аварийного давления
Заводской номер
H1.1
Количество на модель
1
№
Название детали
Комбинация приборов
Заводской номер
PI
Количество на модель
1
№
Название детали
Колодка штыревая
Заводской номер
X3
Количество на модель
2
№
Название детали
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Заводской номер
X1
Количество на модель
2
№
Название детали
Колодка гнездовая
Заводской номер
XS5
Количество на модель
6
№
Название детали
Колодка гнездовая
Заводской номер
XS1
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
XS12
Количество на модель
8
№
Название детали
Колодка гнездовая
Заводской номер
XS11
Количество на модель
8
№
Название детали
Колодка гнездовая
Заводской номер
XS10
Количество на модель
6
№
Название детали
Приемник указателя давления
Заводской номер
P1.1
Количество на модель
1
№
Название детали
Приемник указателя температуры
Заводской номер
P1.2
Количество на модель
1
№
Название детали
Электромагнит
Заводской номер
YA2
Количество на модель
2
№
Название детали
Электромагнит
Заводской номер
YA1
Количество на модель
2
№
Название детали
Электрический счетчик времени выработки
Заводской номер
PT1
Количество на модель
1
№
Название детали
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Заводской номер
X2
Количество на модель
1
№
Название детали
Указатель температуры масла в гидросистеме
Заводской номер
P2
Количество на модель
1
№
Название детали
Сигнализатор аварийный
Заводской номер
HA2
Количество на модель
1
№
Название детали
Светильник
Заводской номер
EL5
Количество на модель
1
№
Название детали
Розетка автомобильная
Заводской номер
XS27
Количество на модель
1
№
Название детали
Реле стартера
Заводской номер
K1
Количество на модель
1
№
Название детали
Реле включения электромагнитного клапана пускового аэрозольного приспособления
Заводской номер
K2
Количество на модель
1
№
Название детали
Реле включения электромагнитного клапана плавающего положения стрелы
Заводской номер
K3
Количество на модель
1
№
Название детали
Реле включения звукового сигнала
Заводской номер
K9
Количество на модель
1
№
Название детали
Реле блокировки запуска двигателя по уровню масла в гидробаке
Заводской номер
K6
Количество на модель
1
№
Название детали
Приемник указателя уровня топлива
Заводской номер
P1.3
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
XS9
Количество на модель
6
№
Название детали
Колодка гнездовая
Заводской номер
XS6
Количество на модель
6
№
Название детали
Колодка гнездовая
Заводской номер
XS3
Количество на модель
6
№
Название детали
Датчик указателя давления масла в двигателе
Заводской номер
BP1
Количество на модель
1
№
Название детали
Датчик сигнализации уровня масла в гидробаке
Заводской номер
B2
Количество на модель
1
№
Название детали
Датчик сигнализации засорения масляного фильтра гидросистемы
Заводской номер
SP3
Количество на модель
1
№
Название детали
Датчик сигнализации засорения воздушного фильтра
Заводской номер
SP2
Количество на модель
1
№
Название детали
Датчик сигнализатора аварийной температуры охлаждающей жидкости
Заводской номер
SK1
Количество на модель
1
№
Название детали
Датчик аварийной сигнализации давления масла в двигателе
Заводской номер
SP1
Количество на модель
1
№
Название детали
Генератор
Заводской номер
G1
Количество на модель
1
№
Название детали
Кнопка контроля схемы сигнализации ВК 322
Заводской номер
SB1
Количество на модель
1
№
Название детали
Выключатель плавающего положения стрелы (зеленый)
Заводской номер
SB2
Количество на модель
1
№
Название детали
Выключатель исправности контрольных ламп
Заводской номер
SB5
Количество на модель
1
№
Название детали
Выключатель зажигания
Заводской номер
SA1
Количество на модель
1
№
Название детали
Выключатель "массы"
Заводской номер
S2
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
SQ1
Количество на модель
1
№
Название детали
Блок предохранителей
Заводской номер
FU3
Количество на модель
2
№
Название детали
Блок предохранителей
Заводской номер
FU1.2
Количество на модель
1
№
Название детали
Блок предохранителей
Заводской номер
FU1.1
Количество на модель
1
№
Название детали
Аккумуляторная батарея
Заводской номер
GB2
Количество на модель
2
№
Название детали
Датчик указателя температуры масла в гидросистеме
Заводской номер
BK1
Количество на модель
1
№
Название детали
Датчик указателя температуры охлаждающей жидкости
Заводской номер
BK2
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
XS2
Количество на модель
6
№
Название детали
Колодка гнездовая
Заводской номер
XS26
Количество на модель
2
№
Название детали
Колодка гнездовая
Заводской номер
XS24
Количество на модель
2
№
Название детали
Колодка гнездовая
Заводской номер
XS23
Количество на модель
2
№
Название детали
Дистанционный выключатель массы
Заводской номер
S1
Количество на модель
1
№
Название детали
Диод
Заводской номер
VD12
Количество на модель
22
№
Название детали
Диод
Заводской номер
VD11
Количество на модель
21
№
Название детали
Диод
Заводской номер
VD10
Количество на модель
20
№
Название детали
Диод
Заводской номер
VD9
Количество на модель
19
№
Название детали
Диод
Заводской номер
VD8
Количество на модель
18
№
Название детали
Диод
Заводской номер
VD7
Количество на модель
17
№
Название детали
Диод
Заводской номер
VD6
Количество на модель
16
№
Название детали
Диод
Заводской номер
VD5
Количество на модель
15
№
Название детали
Диод
Заводской номер
VD4
Количество на модель
14
№
Название детали
Диод
Заводской номер
VD2
Количество на модель
13
№
Название детали
Диод
Заводской номер
VD1
Количество на модель
11
№
Название детали
Аккумуляторная батарея
Заводской номер
GB1
Количество на модель
2
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Электромагнитный клапан пускового аэрозольного приспособления | YA3 | 1 | 1 | |||||
| Предохранитель | FU2 | 1 | 1 | |||||
| Неле блокировки выключения "массы" при работающем двигателе | K10 | 1 | 1 | |||||
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ | E1 | 1 | 1 | |||||
| Контрольная лампа указателя уровня масла в гидросистеме | HL12 | 1 | 1 | |||||
| Контрольная лампа резерва топлива | H1.3 | 1 | 1 | |||||
| Контрольная лампа разряда батарей | H1.4 | 1 | 1 | |||||
| Контрольная лампа засорения масляного фильтра гидросистемы | HL13 | 1 | 1 | |||||
| Контрольная лампа воздушного фильтра двигателя | HL11 | 1 | 1 | |||||
| Контрольная лампа аварийного давления | H1.1 | 1 | 1 | |||||
| Комбинация приборов | PI | 1 | 1 | |||||
| Колодка штыревая | X3 | 2 | 2 | |||||
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ | X1 | 2 | 2 | |||||
| Колодка гнездовая | XS5 | 6 | 6 | |||||
| Колодка гнездовая | XS1 | 1 | 1 | |||||
| Колодка гнездовая | XS12 | 8 | 8 | |||||
| Колодка гнездовая | XS11 | 8 | 8 | |||||
| Колодка гнездовая | XS10 | 6 | 6 | |||||
| Приемник указателя давления | P1.1 | 1 | 1 | |||||
| Приемник указателя температуры | P1.2 | 1 | 1 | |||||
| Электромагнит | YA2 | 2 | 2 | |||||
| Электромагнит | YA1 | 2 | 2 | |||||
| Электрический счетчик времени выработки | PT1 | 1 | 1 | |||||
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ | X2 | 1 | 1 | |||||
| Указатель температуры масла в гидросистеме | P2 | 1 | 1 | |||||
| Сигнализатор аварийный | HA2 | 1 | 1 | |||||
| Светильник | EL5 | 1 | 1 | |||||
| Розетка автомобильная | XS27 | 1 | 1 | |||||
| Реле стартера | K1 | 1 | 1 | |||||
| Реле включения электромагнитного клапана пускового аэрозольного приспособления | K2 | 1 | 1 | |||||
| Реле включения электромагнитного клапана плавающего положения стрелы | K3 | 1 | 1 | |||||
| Реле включения звукового сигнала | K9 | 1 | 1 | |||||
| Реле блокировки запуска двигателя по уровню масла в гидробаке | K6 | 1 | 1 | |||||
| Приемник указателя уровня топлива | P1.3 | 1 | 1 | |||||
| Колодка гнездовая | XS9 | 6 | 6 | |||||
| Колодка гнездовая | XS6 | 6 | 6 | |||||
| Колодка гнездовая | XS3 | 6 | 6 | |||||
| Датчик указателя давления масла в двигателе | BP1 | 1 | 1 | |||||
| Датчик сигнализации уровня масла в гидробаке | B2 | 1 | 1 | |||||
| Датчик сигнализации засорения масляного фильтра гидросистемы | SP3 | 1 | 1 | |||||
| Датчик сигнализации засорения воздушного фильтра | SP2 | 1 | 1 | |||||
| Датчик сигнализатора аварийной температуры охлаждающей жидкости | SK1 | 1 | 1 | |||||
| Датчик аварийной сигнализации давления масла в двигателе | SP1 | 1 | 1 | |||||
| Генератор | G1 | 1 | 1 | |||||
| Кнопка контроля схемы сигнализации ВК 322 | SB1 | 1 | 1 | |||||
| Выключатель плавающего положения стрелы (зеленый) | SB2 | 1 | 1 | |||||
| Выключатель исправности контрольных ламп | SB5 | 1 | 1 | |||||
| Выключатель зажигания | SA1 | 1 | 1 | |||||
| Выключатель "массы" | S2 | 1 | 1 | |||||
| Выключатель | SQ1 | 1 | 1 | |||||
| Блок предохранителей | FU3 | 2 | 2 | |||||
| Блок предохранителей | FU1.2 | 1 | 1 | |||||
| Блок предохранителей | FU1.1 | 1 | 1 | |||||
| Аккумуляторная батарея | GB2 | 2 | 2 | |||||
| Датчик указателя температуры масла в гидросистеме | BK1 | 1 | 1 | |||||
| Датчик указателя температуры охлаждающей жидкости | BK2 | 1 | 1 | |||||
| Колодка гнездовая | XS2 | 6 | 6 | |||||
| Колодка гнездовая | XS26 | 2 | 2 | |||||
| Колодка гнездовая | XS24 | 2 | 2 | |||||
| Колодка гнездовая | XS23 | 2 | 2 | |||||
| Дистанционный выключатель массы | S1 | 1 | 1 | |||||
| Диод | VD12 | 22 | 22 | |||||
| Диод | VD11 | 21 | 21 | |||||
| Диод | VD10 | 20 | 20 | |||||
| Диод | VD9 | 19 | 19 | |||||
| Диод | VD8 | 18 | 18 | |||||
| Диод | VD7 | 17 | 17 | |||||
| Диод | VD6 | 16 | 16 | |||||
| Диод | VD5 | 15 | 15 | |||||
| Диод | VD4 | 14 | 14 | |||||
| Диод | VD2 | 13 | 13 | |||||
| Диод | VD1 | 11 | 11 | |||||
| Аккумуляторная батарея | GB1 | 2 | 2 |
