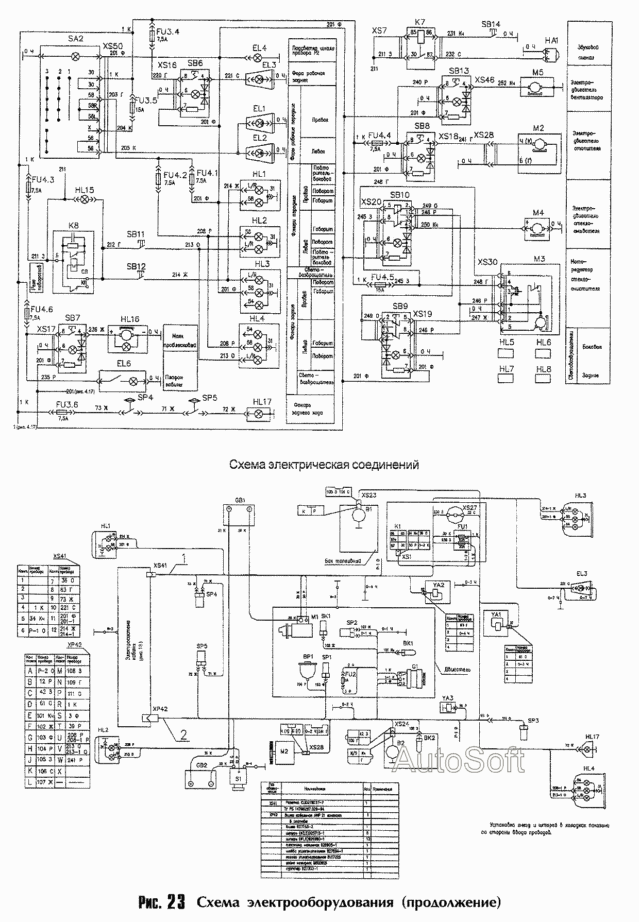

Схема электрооборудования
100%
Название детали
Электромагнитный клапан пускового аэрозольного приспособления
Заводской номер
YA3
Количество на модель
1
№
Название детали
Световозвращатель боковой
Заводской номер
HL5
Количество на модель
2
№
Название детали
Розетка двухконтактная с чехлом
Заводской номер
XS51
Количество на модель
1
№
Название детали
Розетка автомобильная
Заводской номер
XS27
Количество на модель
1
№
Название детали
Розетка
Заводской номер
[Розетка]
Количество на модель
1
№
Название детали
Реле- прерыватель поворотов
Заводской номер
K8
Количество на модель
1
№
Название детали
Реле стартера
Заводской номер
K1
Количество на модель
1
№
Название детали
Реле включения контрольной лампы уровню масла в гидробаке
Заводской номер
K7
Количество на модель
1
№
Название детали
Реле блокировки
Заводской номер
K
Количество на модель
1
№
Название детали
Предохранитель
Заводской номер
FU2
Количество на модель
1
№
Название детали
Плафон
Заводской номер
EL6
Количество на модель
1
№
Название детали
Патрон лампы
Заводской номер
EL4
Количество на модель
1
№
Название детали
Маяк сигнальный
Заводской номер
HL16
Количество на модель
1
№
Название детали
Контрольная лампа указателя поворотов
Заводской номер
HL15
Количество на модель
1
№
Название детали
Контрольная лампа аварийной температуры
Заводской номер
H1.2
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
XS1
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
XS24
Количество на модель
2
№
Название детали
Колодка гнездовая
Заводской номер
XS28
Количество на модель
2
№
Название детали
Световозвращатель боковой
Заводской номер
HL6
Количество на модель
2
№
Название детали
Световозвращатель задний
Заводской номер
HL7
Количество на модель
2
№
Название детали
Световозвращатель задний
Заводской номер
HL8
Количество на модель
2
№
Название детали
Электромагнит
Заводской номер
YA2
Количество на модель
2
№
Название детали
Электромагнит
Заводской номер
YA1
Количество на модель
2
№
Название детали
Гайка
Заводской номер
M4
Количество на модель
1
№
Название детали
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Заводской номер
M2
Количество на модель
1
№
Название детали
Гайка
Заводской номер
M5
Количество на модель
1
№
Название детали
Центральный переключатель света
Заводской номер
SA2
Количество на модель
1
№
Название детали
Фонарь передний многофункциональный
Заводской номер
HL2
Количество на модель
2
№
Название детали
Фонарь передний многофункциональный
Заводской номер
HL1
Количество на модель
2
№
Название детали
Фонарь задний многофункциональный
Заводской номер
HL4
Количество на модель
2
№
Название детали
Фонарь задний многофункциональный
Заводской номер
HL3
Количество на модель
2
№
Название детали
Фонарь заднего хода
Заводской номер
HL17
Количество на модель
1
№
Название детали
Фара рабочая передняя
Заводской номер
EL2
Количество на модель
2
№
Название детали
Фара рабочая передняя
Заводской номер
EL1
Количество на модель
2
№
Название детали
Фара рабочая задняя
Заводской номер
EL3
Количество на модель
1
№
Название детали
Указатель напряжения
Заводской номер
P1.4
Количество на модель
1
№
Название детали
Гайка
Заводской номер
M3
Количество на модель
1
№
Название детали
Стартер
Заводской номер
M1
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
XS23
Количество на модель
2
№
Название детали
Колодка гнездовая
Заводской номер
XS50
Количество на модель
1
№
Название детали
Генератор
Заводской номер
G1
Количество на модель
1
№
Название детали
Выключатель электродвигателя отопителя
Заводской номер
SB8
Количество на модель
1
№
Название детали
Выключатель электродвигателя омывателя
Заводской номер
SB10
Количество на модель
1
№
Название детали
Выключатель фонаря сигнального
Заводской номер
SB7
Количество на модель
1
№
Название детали
Выключатель стеклоочистителя (зеленый)
Заводской номер
SB9
Количество на модель
1
№
Название детали
Выключатель света "стоп" гидравлический
Заводской номер
SP5
Количество на модель
2
№
Название детали
Выключатель света "стоп" гидравлический
Заводской номер
SP4
Количество на модель
2
№
Название детали
Выключатель правого указателя поворотов
Заводской номер
SB12
Количество на модель
1
№
Название детали
Выключатель левого указателя поворотов
Заводской номер
SB11
Количество на модель
1
№
Название детали
Выключатель звукового сигнала
Заводской номер
SB14
Количество на модель
1
№
Название детали
Выключатель задней рабочей фары
Заводской номер
SB6
Количество на модель
1
№
Название детали
Выключатель блокировки органов управления
Заводской номер
[Выключатель блокировки органов управления]
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
SB13
Количество на модель
1
№
Название детали
Блок предохранителей
Заводской номер
FU3
Количество на модель
2
№
Название детали
Блок предохранителей
Заводской номер
FU4
Количество на модель
2
№
Название детали
Аккумуляторная батарея
Заводской номер
GB2
Количество на модель
2
№
Название детали
Датчик аварийной сигнализации давления масла в двигателе
Заводской номер
SP1
Количество на модель
1
№
Название детали
Датчик сигнализатора аварийной температуры охлаждающей жидкости
Заводской номер
SK1
Количество на модель
1
№
Название детали
Датчик сигнализации засорения воздушного фильтра
Заводской номер
SP2
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
XS19
Количество на модель
8
№
Название детали
Колодка гнездовая
Заводской номер
XS18
Количество на модель
8
№
Название детали
Колодка гнездовая
Заводской номер
XS17
Количество на модель
8
№
Название детали
Колодка гнездовая
Заводской номер
XS46
Количество на модель
8
№
Название детали
Колодка гнездовая
Заводской номер
XS16
Количество на модель
8
№
Название детали
Колодка гнездовая
Заводской номер
XS20
Количество на модель
8
№
Название детали
Колодка гнездовая
Заводской номер
XS30
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
XS7
Количество на модель
6
№
Название детали
Колодка гнездовая
Заводской номер
XS26
Количество на модель
2
№
Название детали
Звуковой сигнал
Заводской номер
HA1
Количество на модель
1
№
Название детали
Дистанционный выключатель массы
Заводской номер
S1
Количество на модель
1
№
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
B1
Количество на модель
1
№
Название детали
Датчик указателя температуры охлаждающей жидкости
Заводской номер
BK2
Количество на модель
1
№
Название детали
Датчик указателя температуры масла в гидросистеме
Заводской номер
BK1
Количество на модель
1
№
Название детали
Датчик указателя давления масла в двигателе
Заводской номер
BP1
Количество на модель
1
№
Название детали
Датчик сигнализации уровня масла в гидробаке
Заводской номер
B2
Количество на модель
1
№
Название детали
Датчик сигнализации засорения масляного фильтра гидросистемы
Заводской номер
SP3
Количество на модель
1
№
Название детали
Аккумуляторная батарея
Заводской номер
GB1
Количество на модель
2
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Электромагнитный клапан пускового аэрозольного приспособления | YA3 | 1 | 1 | |||||
| Световозвращатель боковой | HL5 | 2 | 2 | |||||
| Розетка двухконтактная с чехлом | XS51 | 1 | 1 | |||||
| Розетка автомобильная | XS27 | 1 | 1 | |||||
| Розетка | [Розетка] | 1 | 1 | |||||
| Реле- прерыватель поворотов | K8 | 1 | 1 | |||||
| Реле стартера | K1 | 1 | 1 | |||||
| Реле включения контрольной лампы уровню масла в гидробаке | K7 | 1 | 1 | |||||
| Реле блокировки | K | 1 | 1 | |||||
| Предохранитель | FU2 | 1 | 1 | |||||
| Плафон | EL6 | 1 | 1 | |||||
| Патрон лампы | EL4 | 1 | 1 | |||||
| Маяк сигнальный | HL16 | 1 | 1 | |||||
| Контрольная лампа указателя поворотов | HL15 | 1 | 1 | |||||
| Контрольная лампа аварийной температуры | H1.2 | 1 | 1 | |||||
| Колодка гнездовая | XS1 | 1 | 1 | |||||
| Колодка гнездовая | XS24 | 2 | 2 | |||||
| Колодка гнездовая | XS28 | 2 | 2 | |||||
| Световозвращатель боковой | HL6 | 2 | 2 | |||||
| Световозвращатель задний | HL7 | 2 | 2 | |||||
| Световозвращатель задний | HL8 | 2 | 2 | |||||
| Электромагнит | YA2 | 2 | 2 | |||||
| Электромагнит | YA1 | 2 | 2 | |||||
| Гайка | M4 | 1 | 1 | |||||
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ | M2 | 1 | 1 | |||||
| Гайка | M5 | 1 | 1 | |||||
| Центральный переключатель света | SA2 | 1 | 1 | |||||
| Фонарь передний многофункциональный | HL2 | 2 | 2 | |||||
| Фонарь передний многофункциональный | HL1 | 2 | 2 | |||||
| Фонарь задний многофункциональный | HL4 | 2 | 2 | |||||
| Фонарь задний многофункциональный | HL3 | 2 | 2 | |||||
| Фонарь заднего хода | HL17 | 1 | 1 | |||||
| Фара рабочая передняя | EL2 | 2 | 2 | |||||
| Фара рабочая передняя | EL1 | 2 | 2 | |||||
| Фара рабочая задняя | EL3 | 1 | 1 | |||||
| Указатель напряжения | P1.4 | 1 | 1 | |||||
| Гайка | M3 | 1 | 1 | |||||
| Стартер | M1 | 1 | 1 | |||||
| Колодка гнездовая | XS23 | 2 | 2 | |||||
| Колодка гнездовая | XS50 | 1 | 1 | |||||
| Генератор | G1 | 1 | 1 | |||||
| Выключатель электродвигателя отопителя | SB8 | 1 | 1 | |||||
| Выключатель электродвигателя омывателя | SB10 | 1 | 1 | |||||
| Выключатель фонаря сигнального | SB7 | 1 | 1 | |||||
| Выключатель стеклоочистителя (зеленый) | SB9 | 1 | 1 | |||||
| Выключатель света "стоп" гидравлический | SP5 | 2 | 2 | |||||
| Выключатель света "стоп" гидравлический | SP4 | 2 | 2 | |||||
| Выключатель правого указателя поворотов | SB12 | 1 | 1 | |||||
| Выключатель левого указателя поворотов | SB11 | 1 | 1 | |||||
| Выключатель звукового сигнала | SB14 | 1 | 1 | |||||
| Выключатель задней рабочей фары | SB6 | 1 | 1 | |||||
| Выключатель блокировки органов управления | [Выключатель блокировки органов управления] | 1 | 1 | |||||
| Выключатель | SB13 | 1 | 1 | |||||
| Блок предохранителей | FU3 | 2 | 2 | |||||
| Блок предохранителей | FU4 | 2 | 2 | |||||
| Аккумуляторная батарея | GB2 | 2 | 2 | |||||
| Датчик аварийной сигнализации давления масла в двигателе | SP1 | 1 | 1 | |||||
| Датчик сигнализатора аварийной температуры охлаждающей жидкости | SK1 | 1 | 1 | |||||
| Датчик сигнализации засорения воздушного фильтра | SP2 | 1 | 1 | |||||
| Колодка гнездовая | XS19 | 8 | 8 | |||||
| Колодка гнездовая | XS18 | 8 | 8 | |||||
| Колодка гнездовая | XS17 | 8 | 8 | |||||
| Колодка гнездовая | XS46 | 8 | 8 | |||||
| Колодка гнездовая | XS16 | 8 | 8 | |||||
| Колодка гнездовая | XS20 | 8 | 8 | |||||
| Колодка гнездовая | XS30 | 1 | 1 | |||||
| Колодка гнездовая | XS7 | 6 | 6 | |||||
| Колодка гнездовая | XS26 | 2 | 2 | |||||
| Звуковой сигнал | HA1 | 1 | 1 | |||||
| Дистанционный выключатель массы | S1 | 1 | 1 | |||||
| ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | B1 | 1 | 1 | |||||
| Датчик указателя температуры охлаждающей жидкости | BK2 | 1 | 1 | |||||
| Датчик указателя температуры масла в гидросистеме | BK1 | 1 | 1 | |||||
| Датчик указателя давления масла в двигателе | BP1 | 1 | 1 | |||||
| Датчик сигнализации уровня масла в гидробаке | B2 | 1 | 1 | |||||
| Датчик сигнализации засорения масляного фильтра гидросистемы | SP3 | 1 | 1 | |||||
| Аккумуляторная батарея | GB1 | 2 | 2 |
