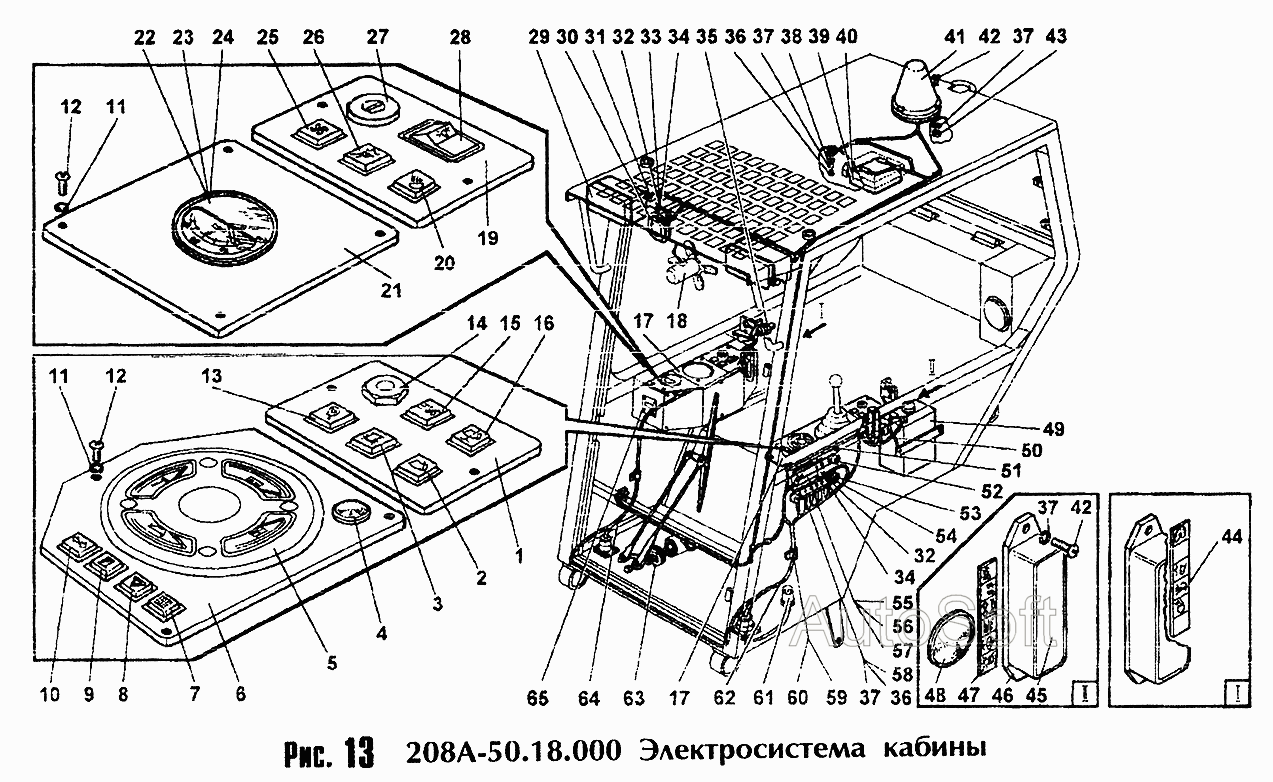

Электросистема кабины
100%
Название детали
Панель управления
Заводской номер
208А-50.18.150
Количество на модель
1
№
1
Название детали
Выключатель
Заводской номер
3812.3710-10
Количество на модель
1
№
2
Название детали
Выключатель
Заводской номер
3812.3710-02.80
Количество на модель
1
№
3
Название детали
Выключатель
Заводской номер
ВК12-1
Количество на модель
1
№
4
Название детали
Прибор
Заводской номер
КД8000
Количество на модель
1
№
5
Название детали
Панель управления
Заводской номер
208А-50.18.100
Количество на модель
1
№
6
Название детали
Контрольная лампа
Заводской номер
2212.3803-20
Количество на модель
1
№
7
Название детали
Контрольная лампа
Заводской номер
2212.3803-37
Количество на модель
1
№
8
Название детали
Контрольная лампа
Заводской номер
2212.3803-24
Количество на модель
1
№
9
Название детали
Лампа контрольная
Заводской номер
2212.3803-07
Количество на модель
1
№
10
Название детали
Шайба Г
Заводской номер
[Шайба 5.65Г]
Количество на модель
11
№
11
Название детали
Винт Mx
Заводской номер
[Винт М4х12]
Количество на модель
6
№
12
Название детали
Выключатель
Заводской номер
3812.3710-03
Количество на модель
1
№
13
Название детали
Переключатель 11.3704
Заводской номер
11.3704
Количество на модель
1
№
14
Название детали
Выключатель
Заводской номер
3812.3710-02.15
Количество на модель
1
№
15
Название детали
Выключатель
Заводской номер
3812.3710-11.18
Количество на модель
1
№
16
Название детали
Панель
Заводской номер
208А-50.10.026
Количество на модель
2
№
17
Название детали
Вентилятор
Заводской номер
526-81.04.210
Количество на модель
1
№
18
Название детали
Панель управления
Заводской номер
208А-50.18.250
Количество на модель
1
№
19
Название детали
Выключатель
Заводской номер
3812.3710-10.84
Количество на модель
1
№
20
Название детали
Панель управления
Заводской номер
208А-50.18.200
Количество на модель
1
№
21
Название детали
Лампа
Заводской номер
А24-22023.1
Количество на модель
1
№
22
Название детали
Патрон лампы
Заводской номер
ЛВ211-329
Количество на модель
1
№
23
Название детали
Приемник указателя температуры
Заводской номер
УК171М-380700-У-ХЛ
Количество на модель
1
№
24
Название детали
Выключатель
Заводской номер
3812.3710-02.13
Количество на модель
1
№
25
Название детали
Выключатель
Заводской номер
3812.3710-02
Количество на модель
1
№
26
Название детали
Выключатель зажигания
Заводской номер
12.3704-02
Количество на модель
1
№
27
Название детали
Орех
Заводской номер
157.000
Количество на модель
1
№
27
Название детали
Центральный переключатель света
Заводской номер
581.3710
Количество на модель
1
№
28
Название детали
ФАРА
Заводской номер
8724.304/014
Количество на модель
2
№
29
Название детали
Сигнал звуковой безрупорный С314Г ТУ 37.003.702-75
Заводской номер
С314Г
Количество на модель
1
№
30
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
3
№
31
Название детали
Винт Mx
Заводской номер
[Винт М8х12]
Количество на модель
3
№
32
Название детали
Орех М
Заводской номер
[Гайка М8]
Количество на модель
2
№
33
Название детали
Шайба Г
Заводской номер
[Шайба 8.65Г]
Количество на модель
3
№
34
Название детали
Выключатель
Заводской номер
ВК12-3
Количество на модель
1
№
35
Название детали
Винт Mx
Заводской номер
[Винт М6х12]
Количество на модель
17
№
36
Название детали
Шайба Г
Заводской номер
[Шайба 6.65Г]
Количество на модель
24
№
37
Название детали
Шайба
Заводской номер
[Шайба 6]
Количество на модель
4
№
38
Название детали
Лампа
Заводской номер
А24-21-3
Количество на модель
3
№
39
Название детали
Плафон
Заводской номер
11.3714
Количество на модель
1
№
40
Название детали
Маяк сигнальный
Заводской номер
МС-2-24-0
Количество на модель
1
№
41
Название детали
Винт Mx
Заводской номер
[Винт М6х16]
Количество на модель
7
№
42
Название детали
Гайка М6
Заводской номер
[Гайка М6]
Количество на модель
5
№
43
Название детали
Таблица
Заводской номер
208А-51.80.003-01
Количество на модель
1
№
44
Название детали
Блок предохранителей
Заводской номер
БП-1
Количество на модель
2
№
45
Название детали
Провод
Заводской номер
ТО-28.47.07.400
Количество на модель
2
№
46
Название детали
Таблица
Заводской номер
208А-50.18.003
Количество на модель
1
№
47
Название детали
Сцепка автоматическая
Заводской номер
СА-1
Количество на модель
1
№
48
Название детали
Стеклоомыватель
Заводской номер
СЭАТ-10
Количество на модель
1
№
49
Название детали
Провод М-
Заводской номер
ТО-18А.15.03.390
Количество на модель
1
№
50
Название детали
Кронштейн
Заводской номер
208А-50.18.004
Количество на модель
1
№
51
Название детали
Планка
Заводской номер
208А-50.18.001
Количество на модель
1
№
52
Название детали
Планка
Заводской номер
208А-50.18.002
Количество на модель
1
№
53
Название детали
Реле- прерыватель поворотов
Заводской номер
РС401
Количество на модель
1
№
54
Название детали
Панель диодов
Заводской номер
208-50.18.500
Количество на модель
1
№
55
Название детали
Шайба Г
Заводской номер
[Шайба 4.65Г]
Количество на модель
2
№
57
Название детали
Промежуточное реле
Заводской номер
901.3747
Количество на модель
6
№
58
Название детали
Хомут
Заводской номер
У22-2.37-50.025-04
Количество на модель
3
№
59
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
3
№
60
Название детали
Жгут
Заводской номер
208А-50.18.600
Количество на модель
1
№
62
Название детали
Моторедуктор стеклоочистителя
Заводской номер
6002.3730-02
Количество на модель
1
№
63
Название детали
Жгут
Заводской номер
208А-50.18.650
Количество на модель
1
№
64
Название детали
Счетчик моточасов
Заводской номер
СВН-2-02
Количество на модель
1
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель управления | 208А-50.18.150 | 1 | 1 | 1 | |||
| 2 | Выключатель | 3812.3710-10 | 1 | 1 | 2 | |||
| 3 | Выключатель | 3812.3710-02.80 | 1 | 1 | 3 | |||
| 4 | Выключатель | ВК12-1 | 1 | 1 | 4 | |||
| 5 | Прибор | КД8000 | 1 | 1 | 5 | |||
| 6 | Панель управления | 208А-50.18.100 | 1 | 1 | 6 | |||
| 7 | Контрольная лампа | 2212.3803-20 | 1 | 1 | 7 | |||
| 8 | Контрольная лампа | 2212.3803-37 | 1 | 1 | 8 | |||
| 9 | Контрольная лампа | 2212.3803-24 | 1 | 1 | 9 | |||
| 10 | Лампа контрольная | 2212.3803-07 | 1 | 1 | 10 | |||
| 11 | Шайба Г | [Шайба 5.65Г] | 11 | 11 | 11 | |||
| 12 | Винт Mx | [Винт М4х12] | 6 | 6 | 12 | |||
| 13 | Выключатель | 3812.3710-03 | 1 | 1 | 13 | |||
| 14 | Переключатель 11.3704 | 11.3704 | 1 | 1 | 14 | |||
| 15 | Выключатель | 3812.3710-02.15 | 1 | 1 | 15 | |||
| 16 | Выключатель | 3812.3710-11.18 | 1 | 1 | 16 | |||
| 17 | Панель | 208А-50.10.026 | 2 | 2 | 17 | |||
| 18 | Вентилятор | 526-81.04.210 | 1 | 1 | 18 | |||
| 19 | Панель управления | 208А-50.18.250 | 1 | 1 | 19 | |||
| 20 | Выключатель | 3812.3710-10.84 | 1 | 1 | 20 | |||
| 21 | Панель управления | 208А-50.18.200 | 1 | 1 | 21 | |||
| 22 | Лампа | А24-22023.1 | 1 | 1 | 22 | |||
| 23 | Патрон лампы | ЛВ211-329 | 1 | 1 | 23 | |||
| 24 | Приемник указателя температуры | УК171М-380700-У-ХЛ | 1 | 1 | 24 | |||
| 25 | Выключатель | 3812.3710-02.13 | 1 | 1 | 25 | |||
| 26 | Выключатель | 3812.3710-02 | 1 | 1 | 26 | |||
| 27 | Выключатель зажигания | 12.3704-02 | 1 | 1 | 27 | |||
| 27 | Орех | 157.000 | 1 | 1 | 27 | |||
| 28 | Центральный переключатель света | 581.3710 | 1 | 1 | 28 | |||
| 29 | ФАРА | 8724.304/014 | 2 | 2 | 29 | |||
| 30 | Сигнал звуковой безрупорный С314Г ТУ 37.003.702-75 | С314Г | 1 | 1 | 30 | |||
| 31 | Втулка | У22-2.37-50.002 | 3 | 3 | 31 | |||
| 32 | Винт Mx | [Винт М8х12] | 3 | 3 | 32 | |||
| 33 | Орех М | [Гайка М8] | 2 | 2 | 33 | |||
| 34 | Шайба Г | [Шайба 8.65Г] | 3 | 3 | 34 | |||
| 35 | Выключатель | ВК12-3 | 1 | 1 | 35 | |||
| 36 | Винт Mx | [Винт М6х12] | 17 | 17 | 36 | |||
| 37 | Шайба Г | [Шайба 6.65Г] | 24 | 24 | 37 | |||
| 38 | Шайба | [Шайба 6] | 4 | 4 | 38 | |||
| 39 | Лампа | А24-21-3 | 3 | 3 | 39 | |||
| 40 | Плафон | 11.3714 | 1 | 1 | 40 | |||
| 41 | Маяк сигнальный | МС-2-24-0 | 1 | 1 | 41 | |||
| 42 | Винт Mx | [Винт М6х16] | 7 | 7 | 42 | |||
| 43 | Гайка М6 | [Гайка М6] | 5 | 5 | 43 | |||
| 44 | Таблица | 208А-51.80.003-01 | 1 | 1 | 44 | |||
| 45 | Блок предохранителей | БП-1 | 2 | 2 | 45 | |||
| 46 | Провод | ТО-28.47.07.400 | 2 | 2 | 46 | |||
| 47 | Таблица | 208А-50.18.003 | 1 | 1 | 47 | |||
| 48 | Сцепка автоматическая | СА-1 | 1 | 1 | 48 | |||
| 49 | Стеклоомыватель | СЭАТ-10 | 1 | 1 | 49 | |||
| 50 | Провод М- | ТО-18А.15.03.390 | 1 | 1 | 50 | |||
| 51 | Кронштейн | 208А-50.18.004 | 1 | 1 | 51 | |||
| 52 | Планка | 208А-50.18.001 | 1 | 1 | 52 | |||
| 53 | Планка | 208А-50.18.002 | 1 | 1 | 53 | |||
| 54 | Реле- прерыватель поворотов | РС401 | 1 | 1 | 54 | |||
| 55 | Панель диодов | 208-50.18.500 | 1 | 1 | 55 | |||
| 57 | Шайба Г | [Шайба 4.65Г] | 2 | 2 | 57 | |||
| 58 | Промежуточное реле | 901.3747 | 6 | 6 | 58 | |||
| 59 | Хомут | У22-2.37-50.025-04 | 3 | 3 | 59 | |||
| 60 | Втулка | ДЭ-224А.47.00.003 | 3 | 3 | 60 | |||
| 62 | Жгут | 208А-50.18.600 | 1 | 1 | 62 | |||
| 63 | Моторедуктор стеклоочистителя | 6002.3730-02 | 1 | 1 | 63 | |||
| 64 | Жгут | 208А-50.18.650 | 1 | 1 | 64 | |||
| 65 | Счетчик моточасов | СВН-2-02 | 1 | 1 | 65 |
