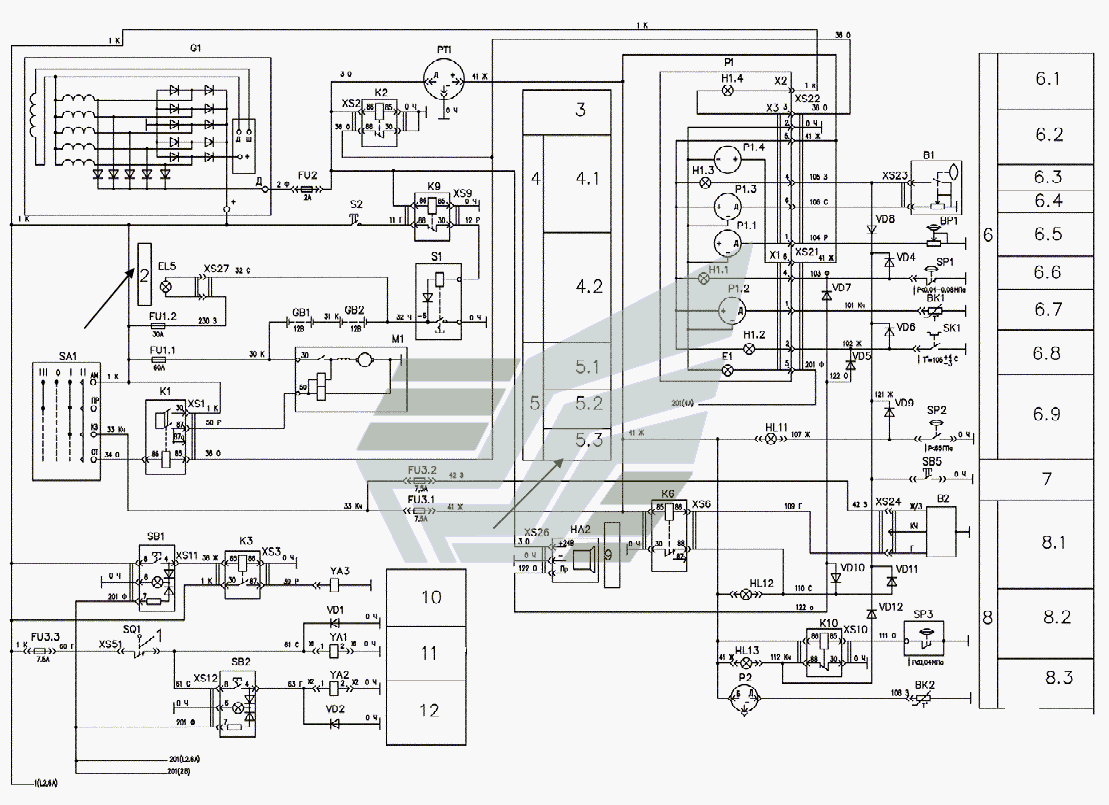

А- Схема электрическая принципиальная
100%
Название детали
Промежуточное реле
Заводской номер
901.3747
Количество на модель
6
№
Название детали
Колодка штыревая
Заводской номер
Колодка штыревая
Количество на модель
1
№
Название детали
Прибор
Заводской номер
ЭИ8058-5
Количество на модель
1
№
Название детали
Счетчик времени наработки
Заводской номер
СВН-1-24
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
1212.3737-02
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
11. 3704
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
12.3704-05
Количество на модель
1
№
Название детали
Переключатель
Заводской номер
0974-01.02
Количество на модель
1
№
Название детали
Переключатель
Заводской номер
581.371
Количество на модель
1
№
Название детали
Выключатель оранжевый без символа
Заводской номер
3037-03
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
3037-02
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
ВК12-1
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
3037-10.84
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
3037-02.80
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
3037-02.15
Количество на модель
1
№
Название детали
Выключатель зеленый без символа
Заводской номер
3037-10
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
3037-11.18
Количество на модель
1
№
Название детали
Штырь
Заводской номер
102
Количество на модель
1
№
Название детали
Колодка штыревая
Заводской номер
502606 Красная
Количество на модель
1
№
Название детали
Реле прерыватель
Заводской номер
РС 401
Количество на модель
1
№
Название детали
Стартер
Заводской номер
СТ 142-Р
Количество на модель
1
№
Название детали
Стартер
Заводской номер
AZJ 5333
Количество на модель
1
№
Название детали
Электродвигатель
Заводской номер
490.3730
Количество на модель
1
№
Название детали
Моторедуктор стеклоочистителя
Заводской номер
6002.3730-02
Количество на модель
1
№
Название детали
Электродвигатель омывателя
Заводской номер
Комплект СЭАТ-10
Количество на модель
1
№
Название детали
Электродвигатель вентилятора
Заводской номер
Комплект 526.8104210
Количество на модель
1
№
Название детали
Комбинация приборов в комплекте:
Заводской номер
КД 8000-1
Количество на модель
1
№
Название детали
Лампа
Заводской номер
А24-2
Количество на модель
1
№
Название детали
Лампа контрольная
Заводской номер
А24-2 Красный
Количество на модель
1
№
Название детали
Лампа контрольная резерва топлива
Заводской номер
А24-2 Оранжевый
Количество на модель
1
№
Название детали
Приемник указателя давления
Заводской номер
Приемник указателя давления
Количество на модель
1
№
Название детали
Приемник указателя температуры
Заводской номер
Приемник указателя температуры
Количество на модель
1
№
Название детали
Приемник указателя уровня топлива
Заводской номер
Приемник указателя уровня топлива
Количество на модель
1
№
Название детали
Указатель напряжения
Заводской номер
Указатель напряжения
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
Комплект рукоятки Бандиолли
Количество на модель
3
№
Название детали
Колодка гнездовая
Заводской номер
608608
Количество на модель
8
№
Название детали
Колодка гнездовая
Заводской номер
6026022
Количество на модель
2
№
Название детали
Колодка гнездовая
Заводской номер
602604
Количество на модель
2
№
Название детали
Колодка гнездовая
Заводской номер
602606
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
612610
Количество на модель
1
№
Название детали
Розетка двухконтактная СНП- Н с чехлом
Заводской номер
735231 052
Количество на модель
1
№
Название детали
Розетка
Заводской номер
РНЦ 10-001 Доп. АР-93А
Количество на модель
1
№
Название детали
Розетка
Заводской номер
2РМ14КПН4Г1В1
Количество на модель
2
№
Название детали
Электромагнит
Заводской номер
КВМ36М-ААГ-Г24-01-УХЛ
Количество на модель
2
№
Название детали
Колодка гнездовая
Заводской номер
607605
Количество на модель
6
№
Название детали
Выключатель
Заводской номер
3037-02.13
Количество на модель
1
№
Название детали
Датчик аварийной температуры
Заводской номер
ДАТЖ
Количество на модель
1
№
Название детали
Датчик аварийного давления масла
Заводской номер
ДАДМ-03
Количество на модель
1
№
Название детали
Датчик засоренности воздушного фильтра
Заводской номер
ДСФ-65
Количество на модель
1
№
Название детали
Сигнализатор засорения фильтра гидросистемы
Заводской номер
Комплект 3ФГМ32-10М
Количество на модель
1
№
Название детали
Выключатель света стоп гидравлический
Заводской номер
ВК 12 Б-02
Количество на модель
2
№
Название детали
Диод
Заводской номер
КД226Б
Количество на модель
11
№
Название детали
Колодка гнездовая
Заводской номер
469.59.00.000
Количество на модель
1
№
Название детали
Электромагнитный клапан аэрозольного приспособления
Заводской номер
4В
Количество на модель
1
№
Название детали
Контакт замкнут
Заводской номер
Контакт
Количество на модель
№
Название детали
Засорение воздушного фильтра
Заводской номер
Засорение воздушного фильтра
Количество на модель
№
Название детали
Контроль исправности ламп
Заводской номер
Контроль исправности ламп
Количество на модель
№
Название детали
Гидросистема рабочего оборудования:
Заводской номер
Гидросистема рабочего оборудования:
Количество на модель
№
Название детали
Уровень масла минимальный
Заводской номер
Уровень масла минимальный
Количество на модель
№
Название детали
Засорение сливного фильтра
Заводской номер
Засорение сливного фильтра
Количество на модель
№
Название детали
Температура масла
Заводской номер
Температура масла
Количество на модель
№
Название детали
Аварийная сигнализация
Заводской номер
Аварийная сигнализация
Количество на модель
№
Название детали
Электромагнитный клапан (из комплекта ПЖБ- Б М)
Заводской номер
Электромагнитный клапан
Количество на модель
№
Название детали
Блокировка управления рабочим оборудованием
Заводской номер
Блокировка управления рабочим оборудованием
Количество на модель
№
Название детали
Включение аварийного опускания стрелы
Заводской номер
Включение аварийного опускания стрелы
Количество на модель
№
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
ДУМП-03
Количество на модель
1
№
Название детали
Датчик сигнализации уровня масла в гидробаке
Заводской номер
ДГС-М-111-24-01
Количество на модель
1
№
Название детали
Датчик
Заводской номер
ДУТЖ
Количество на модель
2
№
Название детали
Датчик
Заводской номер
ДД-10-02
Количество на модель
1
№
Название детали
ФАРА
Заводской номер
8724.304/014
Количество на модель
3
№
Название детали
Перегрев охлаждающей жидкости
Заводской номер
Перегрев охлаждающей жидкости
Количество на модель
№
Название детали
Температура окружающей среды
Заводской номер
Температура окружающей среды
Количество на модель
№
Название детали
Лампа переносная
Заводской номер
Лампа переносная
Количество на модель
№
Название детали
Счетчик наработки времени
Заводской номер
Счетчик наработки времени
Количество на модель
№
Название детали
Система электроснабжения:
Заводской номер
Система электроснабжения:
Количество на модель
№
Название детали
Установка генераторная
Заводской номер
Установка генераторная
Количество на модель
№
Название детали
Выключатель массы, аккумуляторные батареи
Заводской номер
Выключатель массы
Количество на модель
№
Название детали
Система пуска:
Заводской номер
Система пуска
Количество на модель
№
Название детали
Стартер
Заводской номер
Стартер
Количество на модель
№
Название детали
Реле стартера
Заводской номер
Реле стартера
Количество на модель
№
Название детали
Замок зажигания
Заводской номер
Замок зажигания
Количество на модель
№
Название детали
Приборы контроля и сигнализации двигателя:
Заводской номер
Приборы контроля
Количество на модель
№
Название детали
Разрядка аккумуляторных батарей
Заводской номер
Разрядка аккумуляторных батарей
Количество на модель
№
Название детали
Напряжение
Заводской номер
Напряжение
Количество на модель
№
Название детали
Минимальный остаток топлива
Заводской номер
Минимальный остаток топлива
Количество на модель
№
Название детали
Уровень топлива
Заводской номер
Уровень топлива
Количество на модель
№
Название детали
Давление масла в системе смазки
Заводской номер
Давление масла
Количество на модель
№
Название детали
Минимальное давление в системе смазки
Заводской номер
Минимальное давление в системе смазки
Количество на модель
№
Название детали
Фонарь задний
Заводской номер
7313.3716
Количество на модель
2
№
Название детали
Световозвращатель боковой
Заводской номер
3212. 3731
Количество на модель
2
№
Название детали
Световозвращатель боковой
Заводской номер
3202. 3731
Количество на модель
2
№
Название детали
Лампа контрольная
Заводской номер
2212. 3803-20
Количество на модель
1
№
Название детали
Лампа контрольная
Заводской номер
2212. 3803-37
Количество на модель
1
№
Название детали
Лампа контрольная
Заводской номер
2212. 3803-24
Количество на модель
1
№
Название детали
Лампа контрольная
Заводской номер
2212. 3803-07
Количество на модель
1
№
Название детали
Маяк сигнальный
Заводской номер
МС-2-24-0
Количество на модель
1
№
Название детали
Фонарь заднего хода
Заводской номер
ФП 135Г
Количество на модель
1
№
Название детали
Реле стартера
Заводской номер
738.3747-20
Количество на модель
1
№
Название детали
Фонарь передний многофункциональный
Заводской номер
3733.3712
Количество на модель
2
№
Название детали
Патрон лампы
Заводской номер
ЛВ211- 329
Количество на модель
1
№
Название детали
Светильник
Заводской номер
СПН 21-04, 6м
Количество на модель
1
№
Название детали
Лампа
Заводской номер
А24-21-3
Количество на модель
1
№
Название детали
Плафон
Заводской номер
11.3714
Количество на модель
1
№
Название детали
Блок предохранителей в сборе
Заводской номер
111.3722
Количество на модель
1
№
Название детали
Предохранитель
Заводской номер
ПР118Б-01
Количество на модель
1
№
Название детали
Блок предохранителей
Заводской номер
БП-1
Количество на модель
2
№
Название детали
Батарея аккумуляторная
Заводской номер
6СТ- 88А
Количество на модель
2
№
Название детали
Генераторная установка D-
Заводской номер
Г994.3701-1 28В
Количество на модель
1
№
Название детали
Звуковой сигнал безрупорный
Заводской номер
С313
Количество на модель
1
№
Название детали
Сцепка автоматическая
Заводской номер
СА-1
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Промежуточное реле | 901.3747 | 6 | 6 | |||||
| Колодка штыревая | Колодка штыревая | 1 | 1 | |||||
| Прибор | ЭИ8058-5 | 1 | 1 | |||||
| Счетчик времени наработки | СВН-1-24 | 1 | 1 | |||||
| Выключатель | 1212.3737-02 | 1 | 1 | |||||
| Выключатель | 11. 3704 | 1 | 1 | |||||
| Выключатель | 12.3704-05 | 1 | 1 | |||||
| Переключатель | 0974-01.02 | 1 | 1 | |||||
| Переключатель | 581.371 | 1 | 1 | |||||
| Выключатель оранжевый без символа | 3037-03 | 1 | 1 | |||||
| Выключатель | 3037-02 | 1 | 1 | |||||
| Выключатель | ВК12-1 | 1 | 1 | |||||
| Выключатель | 3037-10.84 | 1 | 1 | |||||
| Выключатель | 3037-02.80 | 1 | 1 | |||||
| Выключатель | 3037-02.15 | 1 | 1 | |||||
| Выключатель зеленый без символа | 3037-10 | 1 | 1 | |||||
| Выключатель | 3037-11.18 | 1 | 1 | |||||
| Штырь | 102 | 1 | 1 | |||||
| Колодка штыревая | 502606 Красная | 1 | 1 | |||||
| Реле прерыватель | РС 401 | 1 | 1 | |||||
| Стартер | СТ 142-Р | 1 | 1 | |||||
| Стартер | AZJ 5333 | 1 | 1 | |||||
| Электродвигатель | 490.3730 | 1 | 1 | |||||
| Моторедуктор стеклоочистителя | 6002.3730-02 | 1 | 1 | |||||
| Электродвигатель омывателя | Комплект СЭАТ-10 | 1 | 1 | |||||
| Электродвигатель вентилятора | Комплект 526.8104210 | 1 | 1 | |||||
| Комбинация приборов в комплекте: | КД 8000-1 | 1 | 1 | |||||
| Лампа | А24-2 | 1 | 1 | |||||
| Лампа контрольная | А24-2 Красный | 1 | 1 | |||||
| Лампа контрольная резерва топлива | А24-2 Оранжевый | 1 | 1 | |||||
| Приемник указателя давления | Приемник указателя давления | 1 | 1 | |||||
| Приемник указателя температуры | Приемник указателя температуры | 1 | 1 | |||||
| Приемник указателя уровня топлива | Приемник указателя уровня топлива | 1 | 1 | |||||
| Указатель напряжения | Указатель напряжения | 1 | 1 | |||||
| Выключатель | Комплект рукоятки Бандиолли | 3 | 3 | |||||
| Колодка гнездовая | 608608 | 8 | 8 | |||||
| Колодка гнездовая | 6026022 | 2 | 2 | |||||
| Колодка гнездовая | 602604 | 2 | 2 | |||||
| Колодка гнездовая | 602606 | 1 | 1 | |||||
| Колодка гнездовая | 612610 | 1 | 1 | |||||
| Розетка двухконтактная СНП- Н с чехлом | 735231 052 | 1 | 1 | |||||
| Розетка | РНЦ 10-001 Доп. АР-93А | 1 | 1 | |||||
| Розетка | 2РМ14КПН4Г1В1 | 2 | 2 | |||||
| Электромагнит | КВМ36М-ААГ-Г24-01-УХЛ | 2 | 2 | |||||
| Колодка гнездовая | 607605 | 6 | 6 | |||||
| Выключатель | 3037-02.13 | 1 | 1 | |||||
| Датчик аварийной температуры | ДАТЖ | 1 | 1 | |||||
| Датчик аварийного давления масла | ДАДМ-03 | 1 | 1 | |||||
| Датчик засоренности воздушного фильтра | ДСФ-65 | 1 | 1 | |||||
| Сигнализатор засорения фильтра гидросистемы | Комплект 3ФГМ32-10М | 1 | 1 | |||||
| Выключатель света стоп гидравлический | ВК 12 Б-02 | 2 | 2 | |||||
| Диод | КД226Б | 11 | 11 | |||||
| Колодка гнездовая | 469.59.00.000 | 1 | 1 | |||||
| Электромагнитный клапан аэрозольного приспособления | 4В | 1 | 1 | |||||
| Контакт замкнут | Контакт | |||||||
| Засорение воздушного фильтра | Засорение воздушного фильтра | |||||||
| Контроль исправности ламп | Контроль исправности ламп | |||||||
| Гидросистема рабочего оборудования: | Гидросистема рабочего оборудования: | |||||||
| Уровень масла минимальный | Уровень масла минимальный | |||||||
| Засорение сливного фильтра | Засорение сливного фильтра | |||||||
| Температура масла | Температура масла | |||||||
| Аварийная сигнализация | Аварийная сигнализация | |||||||
| Электромагнитный клапан (из комплекта ПЖБ- Б М) | Электромагнитный клапан | |||||||
| Блокировка управления рабочим оборудованием | Блокировка управления рабочим оборудованием | |||||||
| Включение аварийного опускания стрелы | Включение аварийного опускания стрелы | |||||||
| ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | ДУМП-03 | 1 | 1 | |||||
| Датчик сигнализации уровня масла в гидробаке | ДГС-М-111-24-01 | 1 | 1 | |||||
| Датчик | ДУТЖ | 2 | 2 | |||||
| Датчик | ДД-10-02 | 1 | 1 | |||||
| ФАРА | 8724.304/014 | 3 | 3 | |||||
| Перегрев охлаждающей жидкости | Перегрев охлаждающей жидкости | |||||||
| Температура окружающей среды | Температура окружающей среды | |||||||
| Лампа переносная | Лампа переносная | |||||||
| Счетчик наработки времени | Счетчик наработки времени | |||||||
| Система электроснабжения: | Система электроснабжения: | |||||||
| Установка генераторная | Установка генераторная | |||||||
| Выключатель массы, аккумуляторные батареи | Выключатель массы | |||||||
| Система пуска: | Система пуска | |||||||
| Стартер | Стартер | |||||||
| Реле стартера | Реле стартера | |||||||
| Замок зажигания | Замок зажигания | |||||||
| Приборы контроля и сигнализации двигателя: | Приборы контроля | |||||||
| Разрядка аккумуляторных батарей | Разрядка аккумуляторных батарей | |||||||
| Напряжение | Напряжение | |||||||
| Минимальный остаток топлива | Минимальный остаток топлива | |||||||
| Уровень топлива | Уровень топлива | |||||||
| Давление масла в системе смазки | Давление масла | |||||||
| Минимальное давление в системе смазки | Минимальное давление в системе смазки | |||||||
| Фонарь задний | 7313.3716 | 2 | 2 | |||||
| Световозвращатель боковой | 3212. 3731 | 2 | 2 | |||||
| Световозвращатель боковой | 3202. 3731 | 2 | 2 | |||||
| Лампа контрольная | 2212. 3803-20 | 1 | 1 | |||||
| Лампа контрольная | 2212. 3803-37 | 1 | 1 | |||||
| Лампа контрольная | 2212. 3803-24 | 1 | 1 | |||||
| Лампа контрольная | 2212. 3803-07 | 1 | 1 | |||||
| Маяк сигнальный | МС-2-24-0 | 1 | 1 | |||||
| Фонарь заднего хода | ФП 135Г | 1 | 1 | |||||
| Реле стартера | 738.3747-20 | 1 | 1 | |||||
| Фонарь передний многофункциональный | 3733.3712 | 2 | 2 | |||||
| Патрон лампы | ЛВ211- 329 | 1 | 1 | |||||
| Светильник | СПН 21-04, 6м | 1 | 1 | |||||
| Лампа | А24-21-3 | 1 | 1 | |||||
| Плафон | 11.3714 | 1 | 1 | |||||
| Блок предохранителей в сборе | 111.3722 | 1 | 1 | |||||
| Предохранитель | ПР118Б-01 | 1 | 1 | |||||
| Блок предохранителей | БП-1 | 2 | 2 | |||||
| Батарея аккумуляторная | 6СТ- 88А | 2 | 2 | |||||
| Генераторная установка D- | Г994.3701-1 28В | 1 | 1 | |||||
| Звуковой сигнал безрупорный | С313 | 1 | 1 | |||||
| Сцепка автоматическая | СА-1 | 1 | 1 |
