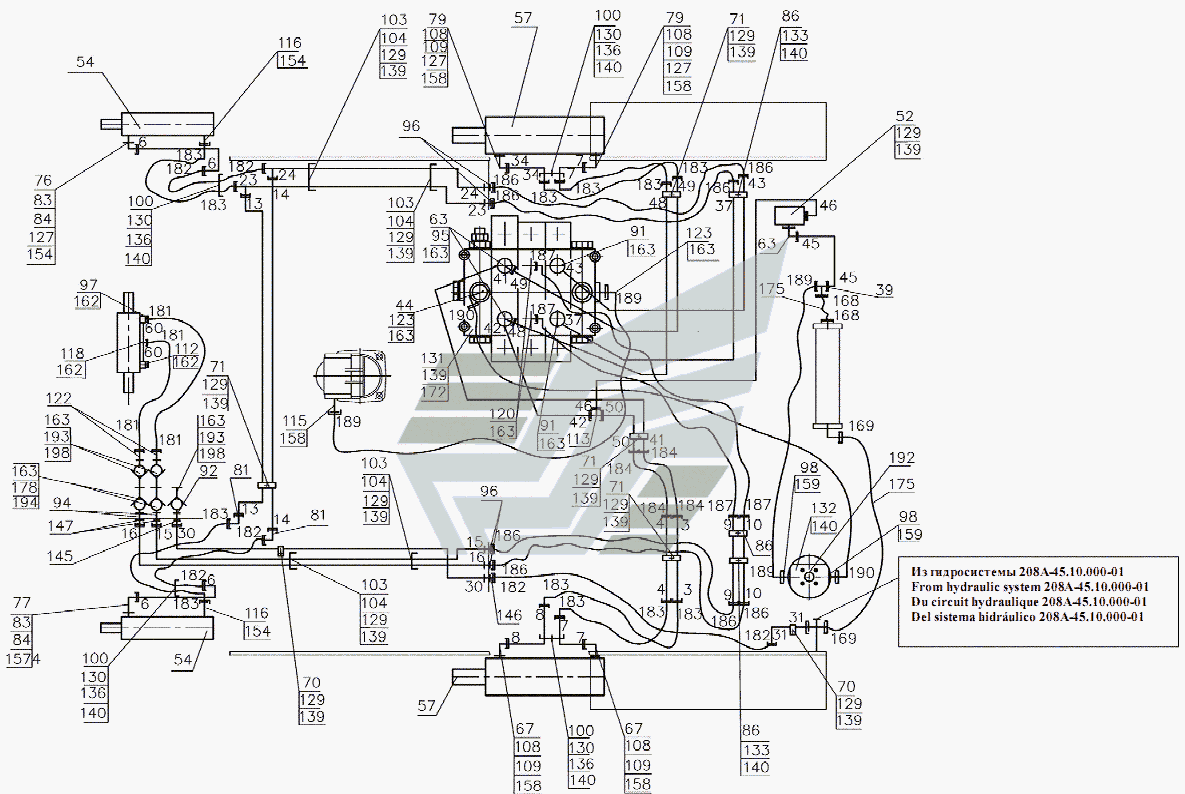

А- - Гидросистема рабочего оборудования. Схема гидравлическая соединений
100%
Название детали
Трубопровод
Заводской номер
208А-45.05.085
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
208А-45.05.090
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
208А-45.05.100
Количество на модель
2
№
6
Название детали
Трубопровод
Заводской номер
208А-45.05.105
Количество на модель
2
№
7
Название детали
Трубопровод
Заводской номер
208А-45.05.110
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
208А-45.05.115
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
208А-45.05.120
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
208А-45.05.135
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
208А-45.05.140
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
208А-45.05.145
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
208А-45.05.150
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
208А-45.05.175
Количество на модель
1
№
23
Название детали
Трубопровод
Заводской номер
208А-45.05.180
Количество на модель
1
№
24
Название детали
Трубопровод
Заводской номер
208А-45.05.270
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
208А-45.05.280
Количество на модель
1
№
31
Название детали
Трубопровод
Заводской номер
208А-45.05.310
Количество на модель
1
№
34
Название детали
Трубопровод
Заводской номер
208А-45.05.125-01
Количество на модель
1
№
37
Название детали
Переходник
Заводской номер
208А-45.05.160-01
Количество на модель
1
№
39
Название детали
Трубопровод
Заводской номер
208А-45.10.230-04
Количество на модель
1
№
40
Название детали
Трубопровод
Заводской номер
208А-45.05.170-01
Количество на модель
1
№
41
Название детали
Трубопровод
Заводской номер
208А-45.05.185-01
Количество на модель
1
№
42
Название детали
Трубопровод
Заводской номер
208А-45.05.190-01
Количество на модель
1
№
43
Название детали
Соединение
Заводской номер
208А-45.05.195-01
Количество на модель
1
№
44
Название детали
Трубопровод
Заводской номер
208А-45.05.245-01
Количество на модель
1
№
45
Название детали
Трубопровод
Заводской номер
208А-45.05.255-01
Количество на модель
1
№
46
Название детали
Трубопровод
Заводской номер
208А-45.05.260-01
Количество на модель
1
№
48
Название детали
Трубопровод
Заводской номер
208А-45.05.265-01
Количество на модель
1
№
49
Название детали
Трубопровод
Заводской номер
208А-45.05.285-01
Количество на модель
1
№
50
Название детали
Гидропанель
Заводской номер
208А-45.05.290-02
Количество на модель
1
№
52
Название детали
Гидроцилиндр
Заводской номер
208А-45.05.500-03
Количество на модель
2
№
54
Название детали
Гидроцилиндр
Заводской номер
ДЗ-133.45.04.000C
Количество на модель
2
№
57
Название детали
Трубопровод
Заводской номер
ТО-28.50.02.000
Количество на модель
1
№
60
Название детали
Соединение
Заводской номер
УДГ1-02.01.020
Количество на модель
3
№
63
Название детали
Угольник поворотный
Заводской номер
208-43.05.017
Количество на модель
2
№
67
Название детали
Колодка
Заводской номер
208-43.05.023
Количество на модель
2
№
70
Название детали
Колодка верхняя
Заводской номер
208-43.05.024
Количество на модель
4
№
71
Название детали
Угольник
Заводской номер
208А-45.05.004
Количество на модель
1
№
76
Название детали
Угольник
Заводской номер
208А-45.05.007
Количество на модель
1
№
77
Название детали
Угольник
Заводской номер
208А-45.05.014
Количество на модель
2
№
79
Название детали
Угольник
Заводской номер
208А-45.05.016
Количество на модель
2
№
81
Название детали
Контргайка
Заводской номер
М14 ГОСТ 15803-76
Количество на модель
12
№
83
Название детали
Установочная гайка
Заводской номер
208А-45.05.018
Количество на модель
2
№
83
Название детали
Защитная шайба
Заводской номер
208А-45.05.019
Количество на модель
2
№
84
Название детали
Колодка верхняя
Заводской номер
208А-45.05.024
Количество на модель
3
№
86
Название детали
Болт
Заводской номер
208А-45.05.005-01
Количество на модель
2
№
91
Название детали
Штуцер
Заводской номер
208А-45.05.006-01
Количество на модель
1
№
92
Название детали
Штуцер
Заводской номер
208А-45.05.008-01
Количество на модель
2
№
94
Название детали
Штуцер
Заводской номер
208А-45.05.009-01
Количество на модель
2
№
95
Название детали
Контргайка
Заводской номер
208А-45.05.003-04
Количество на модель
4
№
96
Название детали
Штуцер
Заводской номер
208А-45.05.017-01
Количество на модель
1
№
97
Название детали
Штуцер
Заводской номер
451-38.02.001-01
Количество на модель
2
№
98
Название детали
Скоба
Заводской номер
Д-565.4600-25
Количество на модель
10
№
100
Название детали
прокладка
Заводской номер
Д-579.0400-03
Количество на модель
8
№
103
Название детали
Скоба
Заводской номер
Д-579.0400-04
Количество на модель
8
№
104
Название детали
Втулка
Заводской номер
ДЗ-133.45.03.004
Количество на модель
4
№
108
Название детали
Защитная шайба
Заводской номер
ДЗ-133.45.03.007
Количество на модель
4
№
109
Название детали
Зажимной болт
Заводской номер
ТО-28.50.00.006
Количество на модель
1
№
112
Название детали
Тройник
Заводской номер
ТО-49.12.00.029
Количество на модель
1
№
113
Название детали
Штуцер
Заводской номер
УДГ1-01.01.011
Количество на модель
1
№
115
Название детали
Штуцер
Заводской номер
УДГ1-01.01.020
Количество на модель
2
№
116
Название детали
Штуцер
Заводской номер
УДГ1-01.02.021
Количество на модель
1
№
118
Название детали
Штуцер
Заводской номер
УДГ1-01.17.006
Количество на модель
2
№
120
Название детали
Штуцер
Заводской номер
УДГ1-01.17.009
Количество на модель
2
№
122
Название детали
Штуцер
Заводской номер
УДГ1-01.17.012
Количество на модель
2
№
123
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
3
№
127
Название детали
Болт
Заводской номер
М8-6gх16.56.0115
Количество на модель
11
№
129
Название детали
Болт
Заводской номер
М8-6gх30.56.0115
Количество на модель
4
№
130
Название детали
Болт
Заводской номер
М8-6gх60.56.0115
Количество на модель
4
№
131
Название детали
Болт
Заводской номер
М10-6gх20.56.0115
Количество на модель
2
№
132
Название детали
Болт
Заводской номер
М10-6gх30.56.0115
Количество на модель
3
№
133
Название детали
Орех
Заводской номер
М8-6Н.04.0115
Количество на модель
5
№
136
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
19
№
139
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
5
№
140
Название детали
Контргайка
Заводской номер
М18
Количество на модель
1
№
145
Название детали
Контргайка
Заводской номер
М22
Количество на модель
1
№
146
Название детали
Контргайка
Заводской номер
М24
Количество на модель
2
№
147
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
4
№
154
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
5
№
158
Название детали
Кольцо
Заводской номер
040-045-30-2-2
Количество на модель
2
№
159
Название детали
прокладка
Заводской номер
16 М3
Количество на модель
5
№
162
Название детали
прокладка
Заводской номер
G 1/2 М3
Количество на модель
17
№
163
Название детали
Рукав
Заводской номер
32х43-1,6
Количество на модель
1
№
168
Название детали
Рукав
Заводской номер
L32х43-1,6
Количество на модель
1
№
169
Название детали
Гидрораспределитель
Заводской номер
HC-D4/3 IL 009 (175)-CG04
Количество на модель
1
№
172
Название детали
Зажим TORRO
Заводской номер
32-50/9-СW2
Количество на модель
4
№
175
Название детали
Кабельная стяжка
Заводской номер
TKUV 20/5
Количество на модель
8
№
176
Название детали
Муфта
Заводской номер
PAV1.1313.002
Количество на модель
2
№
178
Название детали
Рукав
Заводской номер
2SN NP13x550 A60A60
Количество на модель
2
№
181
Название детали
Рукав
Заводской номер
2SN NP13x650 A60A60
Количество на модель
3
№
182
Название детали
Рукав
Заводской номер
2SN NP13x650 A60A61
Количество на модель
6
№
183
Название детали
Рукав
Заводской номер
2SN NP13x1250 A60A60
Количество на модель
2
№
184
Название детали
Рукав
Заводской номер
2SN NP16x650 A60A60
Количество на модель
4
№
186
Название детали
Рукав
Заводской номер
2SN NP16x2000 A60A61
Количество на модель
2
№
187
Название детали
Рукав
Заводской номер
2SN NP20x1850 A80A81
Количество на модель
2
№
189
Название детали
Рукав
Заводской номер
2SN NP20x2000 A80A81
Количество на модель
1
№
190
Название детали
Фильтр
Заводской номер
ФСК 32/3-10М
Количество на модель
1
№
192
Название детали
Колпак защитный
Заводской номер
SPAV.13003
Количество на модель
3
№
193
Название детали
Пробка защитная
Заводской номер
SPAV.13002
Количество на модель
2
№
194
Название детали
Штекер
Заводской номер
PAV1.1313.003
Количество на модель
3
№
198
Название детали
Фильтроэлемент
Заводской номер
630-1-19
Количество на модель
2
№
200
Название детали
Фильтроэлемент
Заводской номер
ФЭГ 3-10
Количество на модель
2
№
200
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Трубопровод | 208А-45.05.085 | 1 | 1 | 3 | |||
| 4 | Трубопровод | 208А-45.05.090 | 1 | 1 | 4 | |||
| 6 | Трубопровод | 208А-45.05.100 | 2 | 2 | 6 | |||
| 7 | Трубопровод | 208А-45.05.105 | 2 | 2 | 7 | |||
| 8 | Трубопровод | 208А-45.05.110 | 1 | 1 | 8 | |||
| 9 | Трубопровод | 208А-45.05.115 | 1 | 1 | 9 | |||
| 10 | Трубопровод | 208А-45.05.120 | 1 | 1 | 10 | |||
| 13 | Трубопровод | 208А-45.05.135 | 1 | 1 | 13 | |||
| 14 | Трубопровод | 208А-45.05.140 | 1 | 1 | 14 | |||
| 15 | Трубопровод | 208А-45.05.145 | 1 | 1 | 15 | |||
| 16 | Трубопровод | 208А-45.05.150 | 1 | 1 | 16 | |||
| 23 | Трубопровод | 208А-45.05.175 | 1 | 1 | 23 | |||
| 24 | Трубопровод | 208А-45.05.180 | 1 | 1 | 24 | |||
| 30 | Трубопровод | 208А-45.05.270 | 1 | 1 | 30 | |||
| 31 | Трубопровод | 208А-45.05.280 | 1 | 1 | 31 | |||
| 34 | Трубопровод | 208А-45.05.310 | 1 | 1 | 34 | |||
| 37 | Трубопровод | 208А-45.05.125-01 | 1 | 1 | 37 | |||
| 39 | Переходник | 208А-45.05.160-01 | 1 | 1 | 39 | |||
| 40 | Трубопровод | 208А-45.10.230-04 | 1 | 1 | 40 | |||
| 41 | Трубопровод | 208А-45.05.170-01 | 1 | 1 | 41 | |||
| 42 | Трубопровод | 208А-45.05.185-01 | 1 | 1 | 42 | |||
| 43 | Трубопровод | 208А-45.05.190-01 | 1 | 1 | 43 | |||
| 44 | Соединение | 208А-45.05.195-01 | 1 | 1 | 44 | |||
| 45 | Трубопровод | 208А-45.05.245-01 | 1 | 1 | 45 | |||
| 46 | Трубопровод | 208А-45.05.255-01 | 1 | 1 | 46 | |||
| 48 | Трубопровод | 208А-45.05.260-01 | 1 | 1 | 48 | |||
| 49 | Трубопровод | 208А-45.05.265-01 | 1 | 1 | 49 | |||
| 50 | Трубопровод | 208А-45.05.285-01 | 1 | 1 | 50 | |||
| 52 | Гидропанель | 208А-45.05.290-02 | 1 | 1 | 52 | |||
| 54 | Гидроцилиндр | 208А-45.05.500-03 | 2 | 2 | 54 | |||
| 57 | Гидроцилиндр | ДЗ-133.45.04.000C | 2 | 2 | 57 | |||
| 60 | Трубопровод | ТО-28.50.02.000 | 1 | 1 | 60 | |||
| 63 | Соединение | УДГ1-02.01.020 | 3 | 3 | 63 | |||
| 67 | Угольник поворотный | 208-43.05.017 | 2 | 2 | 67 | |||
| 70 | Колодка | 208-43.05.023 | 2 | 2 | 70 | |||
| 71 | Колодка верхняя | 208-43.05.024 | 4 | 4 | 71 | |||
| 76 | Угольник | 208А-45.05.004 | 1 | 1 | 76 | |||
| 77 | Угольник | 208А-45.05.007 | 1 | 1 | 77 | |||
| 79 | Угольник | 208А-45.05.014 | 2 | 2 | 79 | |||
| 81 | Угольник | 208А-45.05.016 | 2 | 2 | 81 | |||
| 83 | Контргайка | М14 ГОСТ 15803-76 | 12 | 12 | 83 | |||
| 83 | Установочная гайка | 208А-45.05.018 | 2 | 2 | 83 | |||
| 84 | Защитная шайба | 208А-45.05.019 | 2 | 2 | 84 | |||
| 86 | Колодка верхняя | 208А-45.05.024 | 3 | 3 | 86 | |||
| 91 | Болт | 208А-45.05.005-01 | 2 | 2 | 91 | |||
| 92 | Штуцер | 208А-45.05.006-01 | 1 | 1 | 92 | |||
| 94 | Штуцер | 208А-45.05.008-01 | 2 | 2 | 94 | |||
| 95 | Штуцер | 208А-45.05.009-01 | 2 | 2 | 95 | |||
| 96 | Контргайка | 208А-45.05.003-04 | 4 | 4 | 96 | |||
| 97 | Штуцер | 208А-45.05.017-01 | 1 | 1 | 97 | |||
| 98 | Штуцер | 451-38.02.001-01 | 2 | 2 | 98 | |||
| 100 | Скоба | Д-565.4600-25 | 10 | 10 | 100 | |||
| 103 | прокладка | Д-579.0400-03 | 8 | 8 | 103 | |||
| 104 | Скоба | Д-579.0400-04 | 8 | 8 | 104 | |||
| 108 | Втулка | ДЗ-133.45.03.004 | 4 | 4 | 108 | |||
| 109 | Защитная шайба | ДЗ-133.45.03.007 | 4 | 4 | 109 | |||
| 112 | Зажимной болт | ТО-28.50.00.006 | 1 | 1 | 112 | |||
| 113 | Тройник | ТО-49.12.00.029 | 1 | 1 | 113 | |||
| 115 | Штуцер | УДГ1-01.01.011 | 1 | 1 | 115 | |||
| 116 | Штуцер | УДГ1-01.01.020 | 2 | 2 | 116 | |||
| 118 | Штуцер | УДГ1-01.02.021 | 1 | 1 | 118 | |||
| 120 | Штуцер | УДГ1-01.17.006 | 2 | 2 | 120 | |||
| 122 | Штуцер | УДГ1-01.17.009 | 2 | 2 | 122 | |||
| 123 | Штуцер | УДГ1-01.17.012 | 2 | 2 | 123 | |||
| 127 | Заглушка | УДГ1-09.03.001 | 3 | 3 | 127 | |||
| 129 | Болт | М8-6gх16.56.0115 | 11 | 11 | 129 | |||
| 130 | Болт | М8-6gх30.56.0115 | 4 | 4 | 130 | |||
| 131 | Болт | М8-6gх60.56.0115 | 4 | 4 | 131 | |||
| 132 | Болт | М10-6gх20.56.0115 | 2 | 2 | 132 | |||
| 133 | Болт | М10-6gх30.56.0115 | 3 | 3 | 133 | |||
| 136 | Орех | М8-6Н.04.0115 | 5 | 5 | 136 | |||
| 139 | Шайба | 8.65Г.0115 | 19 | 19 | 139 | |||
| 140 | Шайба | 10.65Г.0115 | 5 | 5 | 140 | |||
| 145 | Контргайка | М18 | 1 | 1 | 145 | |||
| 146 | Контргайка | М22 | 1 | 1 | 146 | |||
| 147 | Контргайка | М24 | 2 | 2 | 147 | |||
| 154 | КОЛЬЦО | 013-017-25-2-2 | 4 | 4 | 154 | |||
| 158 | Кольцо | 024-029-30-2-2 | 5 | 5 | 158 | |||
| 159 | Кольцо | 040-045-30-2-2 | 2 | 2 | 159 | |||
| 162 | прокладка | 16 М3 | 5 | 5 | 162 | |||
| 163 | прокладка | G 1/2 М3 | 17 | 17 | 163 | |||
| 168 | Рукав | 32х43-1,6 | 1 | 1 | 168 | |||
| 169 | Рукав | L32х43-1,6 | 1 | 1 | 169 | |||
| 172 | Гидрораспределитель | HC-D4/3 IL 009 (175)-CG04 | 1 | 1 | 172 | |||
| 175 | Зажим TORRO | 32-50/9-СW2 | 4 | 4 | 175 | |||
| 176 | Кабельная стяжка | TKUV 20/5 | 8 | 8 | 176 | |||
| 178 | Муфта | PAV1.1313.002 | 2 | 2 | 178 | |||
| 181 | Рукав | 2SN NP13x550 A60A60 | 2 | 2 | 181 | |||
| 182 | Рукав | 2SN NP13x650 A60A60 | 3 | 3 | 182 | |||
| 183 | Рукав | 2SN NP13x650 A60A61 | 6 | 6 | 183 | |||
| 184 | Рукав | 2SN NP13x1250 A60A60 | 2 | 2 | 184 | |||
| 186 | Рукав | 2SN NP16x650 A60A60 | 4 | 4 | 186 | |||
| 187 | Рукав | 2SN NP16x2000 A60A61 | 2 | 2 | 187 | |||
| 189 | Рукав | 2SN NP20x1850 A80A81 | 2 | 2 | 189 | |||
| 190 | Рукав | 2SN NP20x2000 A80A81 | 1 | 1 | 190 | |||
| 192 | Фильтр | ФСК 32/3-10М | 1 | 1 | 192 | |||
| 193 | Колпак защитный | SPAV.13003 | 3 | 3 | 193 | |||
| 194 | Пробка защитная | SPAV.13002 | 2 | 2 | 194 | |||
| 198 | Штекер | PAV1.1313.003 | 3 | 3 | 198 | |||
| 200 | Фильтроэлемент | 630-1-19 | 2 | 2 | 200 | |||
| 200 | Фильтроэлемент | ФЭГ 3-10 | 2 | 2 | 200 |
