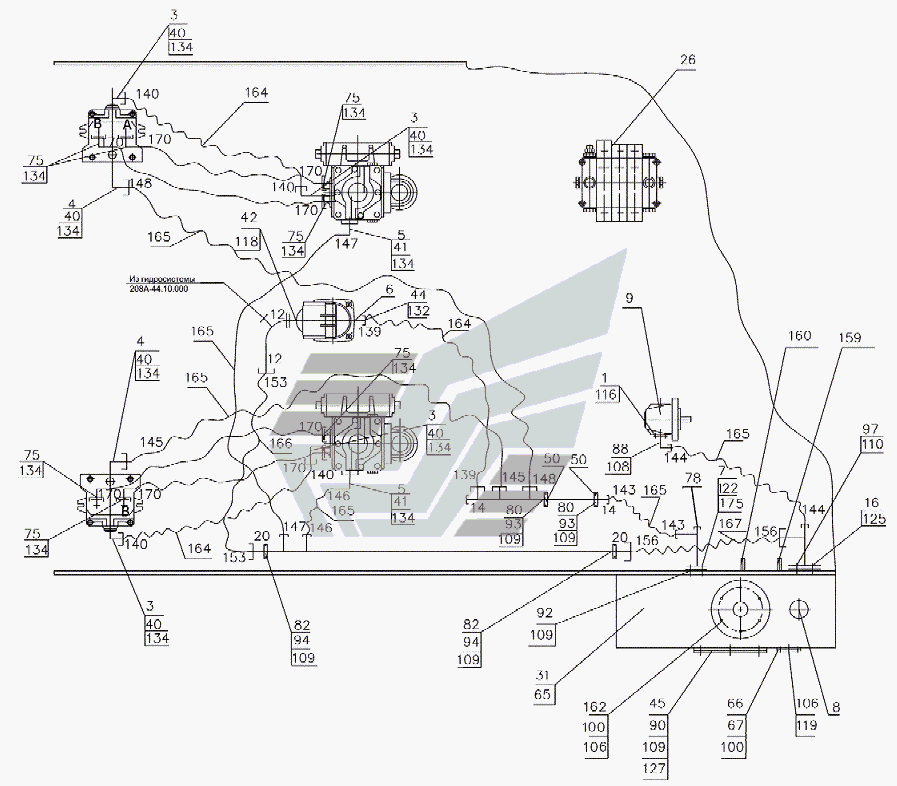

А- Схема гидравлическая соединений
100%
Название детали
Фланец
Заводской номер
208-43.00.120
Количество на модель
1
№
1
Название детали
Угольник
Заводской номер
208А-44.00.020
Количество на модель
4
№
3
Название детали
Угольник
Заводской номер
208А-44.00.030
Количество на модель
4
№
4
Название детали
Соединение
Заводской номер
208А-44.00.040
Количество на модель
2
№
5
Название детали
Угольник
Заводской номер
208А-44.00.050
Количество на модель
1
№
6
Название детали
Переходник
Заводской номер
208А-44.00.060
Количество на модель
1
№
7
Название детали
Заглушка
Заводской номер
208А-44.00.070
Количество на модель
1
№
8
Название детали
Гидросистема управления
Заводской номер
208А-44.10.000
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
208А-45.00.060
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
208А-45.00.115
Количество на модель
1
№
14
Название детали
Фланец
Заводской номер
208А-45.00.170
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
208А-45.00.140-02
Количество на модель
1
№
20
Название детали
Гидросистема рабочего оборудования
Заводской номер
208А-45.05.000-01
Количество на модель
1
№
26
Название детали
Пробка
Заводской номер
ТО-18.06.01.150
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
208А-44.00.001
Количество на модель
8
№
40
Название детали
Штуцер
Заводской номер
208А-44.00.002
Количество на модель
2
№
41
Название детали
Штуцер
Заводской номер
208А-44.00.003
Количество на модель
1
№
42
Название детали
Зажимной болт
Заводской номер
208А-44.00.004
Количество на модель
1
№
44
Название детали
Крышка
Заводской номер
208А-45.00.003
Количество на модель
1
№
45
Название детали
Тарелка
Заводской номер
208А-45.00.016-03
Количество на модель
2
№
50
Название детали
Конус
Заводской номер
ТО-18.06.01.111
Количество на модель
1
№
65
Название детали
КОЛЬЦО
Заводской номер
ТО-18А.26.01.003
Количество на модель
2
№
66
Название детали
Маслоуказатель
Заводской номер
ТО-18А.26.01.004
Количество на модель
2
№
67
Название детали
Штуцер
Заводской номер
УДГ1-01.17.018
Количество на модель
8
№
75
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
1
№
78
Название детали
Колодка верхняя
Заводской номер
УДГ1-17.04.001
Количество на модель
2
№
80
Название детали
Колодка верхняя
Заводской номер
УДГ1-17.04.009
Количество на модель
2
№
82
Название детали
Болт
Заводской номер
М8-6gх45.56.0115
Количество на модель
4
№
88
Название детали
Болт
Заводской номер
М10-6gх35.56.0115
Количество на модель
4
№
92
Название детали
Болт
Заводской номер
М10-6gх55.56.0115
Количество на модель
4
№
94
Название детали
Болт
Заводской номер
М12-6gх35.56.0115
Количество на модель
4
№
97
Название детали
Винт
Заводской номер
ВМ5-6gx16.46.0115
Количество на модель
12
№
100
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
12
№
106
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
108
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
24
№
109
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
4
№
110
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
1
№
116
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
1
№
118
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2
Количество на модель
2
№
119
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2
Количество на модель
1
№
122
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
1
№
125
Название детали
КОЛЬЦО
Заводской номер
150-160-58-2-2
Количество на модель
2
№
127
Название детали
Прокладка
Заводской номер
18М3
Количество на модель
2
№
132
Название детали
прокладка
Заводской номер
G 3/4 М3
Количество на модель
22
№
134
Название детали
Рукав
Заводской номер
16х25-1,6
Количество на модель
1
№
138
Название детали
Рукав
Заводской номер
20х29-1,6
Количество на модель
1
№
143
Название детали
Рукав
Заводской номер
32х43-1,6
Количество на модель
1
№
153
Название детали
Рукав
Заводской номер
50х61,5-1,6
Количество на модель
1
№
156
Название детали
Датчик сигнализации уровня масла в гидробаке
Заводской номер
ДГС-М-111-24-01
Количество на модель
1
№
159
Название детали
Датчик
Заводской номер
ДУТЖ
Количество на модель
1
№
160
Название детали
Заполнитель горловины
Заводской номер
TМ 478 G-100 P3
Количество на модель
1
№
162
Название детали
Зажим TORRO
Заводской номер
16x27/9-C7W2
Количество на модель
6
№
164
Название детали
Зажим TORRO
Заводской номер
20x32/9-C7W2
Количество на модель
12
№
165
Название детали
Зажим TORRO
Заводской номер
32x50/9-C7W2
Количество на модель
2
№
166
Название детали
Зажим TORRO
Заводской номер
50x70/9-C7W2
Количество на модель
2
№
167
Название детали
Рукав
Заводской номер
4SP NP20x850 A80A81
Количество на модель
4
№
170
Название детали
Полуфланец
Заводской номер
1 Va (NP 32) P10FIS 8184 SAE I 518 b
Количество на модель
2
№
175
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 208-43.00.120 | 1 | 1 | 1 | |||
| 3 | Угольник | 208А-44.00.020 | 4 | 4 | 3 | |||
| 4 | Угольник | 208А-44.00.030 | 4 | 4 | 4 | |||
| 5 | Соединение | 208А-44.00.040 | 2 | 2 | 5 | |||
| 6 | Угольник | 208А-44.00.050 | 1 | 1 | 6 | |||
| 7 | Переходник | 208А-44.00.060 | 1 | 1 | 7 | |||
| 8 | Заглушка | 208А-44.00.070 | 1 | 1 | 8 | |||
| 9 | Гидросистема управления | 208А-44.10.000 | 1 | 1 | 9 | |||
| 12 | Трубопровод | 208А-45.00.060 | 1 | 1 | 12 | |||
| 14 | Трубопровод | 208А-45.00.115 | 1 | 1 | 14 | |||
| 16 | Фланец | 208А-45.00.170 | 1 | 1 | 16 | |||
| 20 | Трубопровод | 208А-45.00.140-02 | 1 | 1 | 20 | |||
| 26 | Гидросистема рабочего оборудования | 208А-45.05.000-01 | 1 | 1 | 26 | |||
| 31 | Пробка | ТО-18.06.01.150 | 1 | 1 | 31 | |||
| 40 | Болт | 208А-44.00.001 | 8 | 8 | 40 | |||
| 41 | Штуцер | 208А-44.00.002 | 2 | 2 | 41 | |||
| 42 | Штуцер | 208А-44.00.003 | 1 | 1 | 42 | |||
| 44 | Зажимной болт | 208А-44.00.004 | 1 | 1 | 44 | |||
| 45 | Крышка | 208А-45.00.003 | 1 | 1 | 45 | |||
| 50 | Тарелка | 208А-45.00.016-03 | 2 | 2 | 50 | |||
| 65 | Конус | ТО-18.06.01.111 | 1 | 1 | 65 | |||
| 66 | КОЛЬЦО | ТО-18А.26.01.003 | 2 | 2 | 66 | |||
| 67 | Маслоуказатель | ТО-18А.26.01.004 | 2 | 2 | 67 | |||
| 75 | Штуцер | УДГ1-01.17.018 | 8 | 8 | 75 | |||
| 78 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 78 | |||
| 80 | Колодка верхняя | УДГ1-17.04.001 | 2 | 2 | 80 | |||
| 82 | Колодка верхняя | УДГ1-17.04.009 | 2 | 2 | 82 | |||
| 88 | Болт | М8-6gх45.56.0115 | 4 | 4 | 88 | |||
| 92 | Болт | М10-6gх35.56.0115 | 4 | 4 | 92 | |||
| 94 | Болт | М10-6gх55.56.0115 | 4 | 4 | 94 | |||
| 97 | Болт | М12-6gх35.56.0115 | 4 | 4 | 97 | |||
| 100 | Винт | ВМ5-6gx16.46.0115 | 12 | 12 | 100 | |||
| 106 | Шайба | 5.65Г.0115 | 12 | 12 | 106 | |||
| 108 | Шайба | 8.65Г.0115 | 4 | 4 | 108 | |||
| 109 | Шайба | 10.65Г.0115 | 24 | 24 | 109 | |||
| 110 | Шайба | 12.65Г.0115 | 4 | 4 | 110 | |||
| 116 | Кольцо | 021-025-25-2-2 | 1 | 1 | 116 | |||
| 118 | Кольцо | 030-035-30-2-2 | 1 | 1 | 118 | |||
| 119 | КОЛЬЦО | 032-040-46-2-2 | 2 | 2 | 119 | |||
| 122 | КОЛЬЦО | 039-045-36-2-2 | 1 | 1 | 122 | |||
| 125 | КОЛЬЦО | 050-060-58-2-2 | 1 | 1 | 125 | |||
| 127 | КОЛЬЦО | 150-160-58-2-2 | 2 | 2 | 127 | |||
| 132 | Прокладка | 18М3 | 2 | 2 | 132 | |||
| 134 | прокладка | G 3/4 М3 | 22 | 22 | 134 | |||
| 138 | Рукав | 16х25-1,6 | 1 | 1 | 138 | |||
| 143 | Рукав | 20х29-1,6 | 1 | 1 | 143 | |||
| 153 | Рукав | 32х43-1,6 | 1 | 1 | 153 | |||
| 156 | Рукав | 50х61,5-1,6 | 1 | 1 | 156 | |||
| 159 | Датчик сигнализации уровня масла в гидробаке | ДГС-М-111-24-01 | 1 | 1 | 159 | |||
| 160 | Датчик | ДУТЖ | 1 | 1 | 160 | |||
| 162 | Заполнитель горловины | TМ 478 G-100 P3 | 1 | 1 | 162 | |||
| 164 | Зажим TORRO | 16x27/9-C7W2 | 6 | 6 | 164 | |||
| 165 | Зажим TORRO | 20x32/9-C7W2 | 12 | 12 | 165 | |||
| 166 | Зажим TORRO | 32x50/9-C7W2 | 2 | 2 | 166 | |||
| 167 | Зажим TORRO | 50x70/9-C7W2 | 2 | 2 | 167 | |||
| 170 | Рукав | 4SP NP20x850 A80A81 | 4 | 4 | 170 | |||
| 175 | Полуфланец | 1 Va (NP 32) P10FIS 8184 SAE I 518 b | 2 | 2 | 175 |
