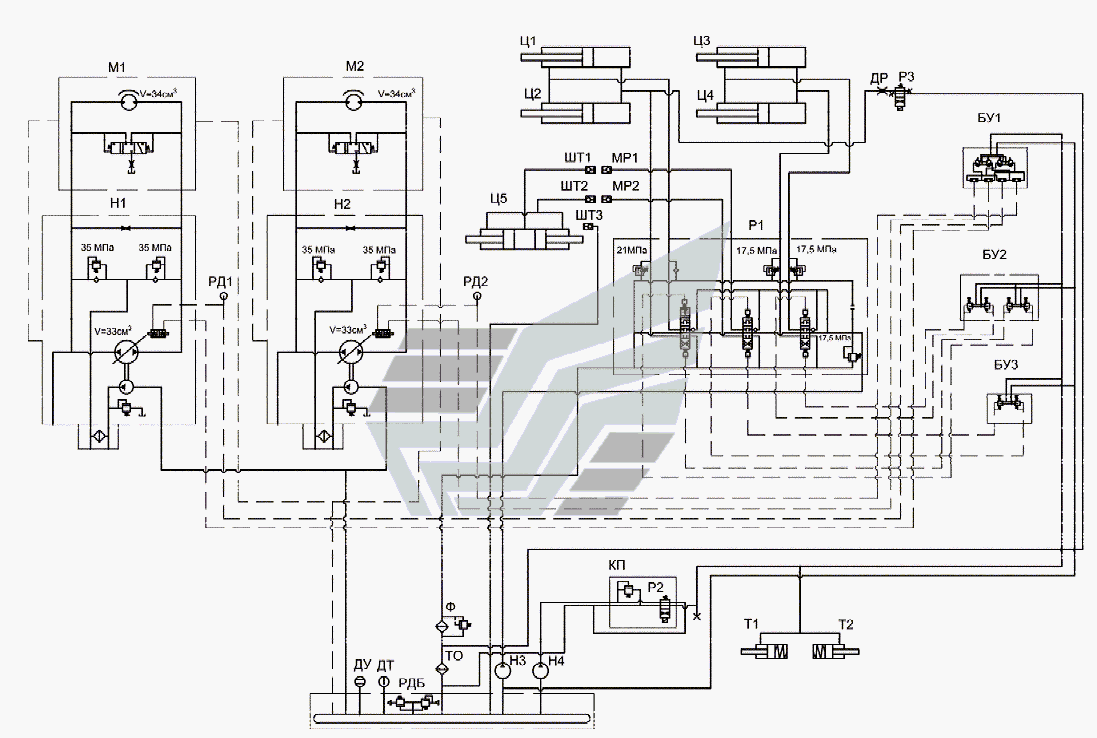

А- Схема гидравлическая принципиальная
100%
Название детали
Блок управления
Заводской номер
HPCJ3G21FSS0423000
Количество на модель
1
№
Название детали
Заполнитель горловины
Заводской номер
ТМ 478 G 100P3
Количество на модель
1
№
Название детали
Тормоз
Заводской номер
208-26.02.000
Количество на модель
2
№
Название детали
Радиатор
Заводской номер
183-1013010
Количество на модель
1
№
Название детали
Фильтр
Заводской номер
ФСК 32/3-10М
Количество на модель
1
№
Название детали
Фильтроэлемент
Заводской номер
Реготмас 630-1-19
Количество на модель
№
Название детали
Фильтроэлемент
Заводской номер
ФЭГ 3-10
Количество на модель
№
Название детали
Гидроцилиндр стрелы
Заводской номер
ДЗ-133.45.04.000С
Количество на модель
2
№
Название детали
Гидроцилиндр ковша
Заводской номер
208-43.06.000-03
Количество на модель
2
№
Название детали
Гидроцилиндр
Заводской номер
208А-45.05.500-03
Количество на модель
2
№
Название детали
Гидроцилиндр
Заводской номер
208А-46.02.100
Количество на модель
1
№
Название детали
Гидроцилиндр
Заводской номер
208А-45.05.600
Количество на модель
1
№
Название детали
Штекер
Заводской номер
PAV1.1313.003
Количество на модель
3
№
Название детали
Выключатель света
Заводской номер
ВК12-Б ТУ 37.003.447-76
Количество на модель
2
№
Название детали
Гидрораспределитель
Заводской номер
РГЕ -6/3.574А.Г24 УЛ2
Количество на модель
2
№
Название детали
Блок управления
Заводской номер
HC-RCX-02 A22MB
Количество на модель
1
№
Название детали
Блок управления
Заводской номер
111 BFM
Количество на модель
1
№
Название детали
Дроссель
Заводской номер
208А-45.05.292-02
Количество на модель
1
№
Название детали
Датчик
Заводской номер
ДУТЖ
Количество на модель
1
№
Название детали
Датчик сигнализации уровня масла в гидробаке
Заводской номер
ДГС-М-111-24-01
Количество на модель
1
№
Название детали
Клапан предохранительный
Заводской номер
МКПВ 6/3М-П1 УХЛ4
Количество на модель
1
№
Название детали
Гидромотор
Заводской номер
M4MF34-34 1 B 2 VR
Количество на модель
2
№
Название детали
Муфта
Заводской номер
PAV1.1313.002
Количество на модель
2
№
Название детали
Насос
Заводской номер
M4PV34-34 K1 35 AL 2B YR
Количество на модель
2
№
Название детали
Насос
Заводской номер
310.2.28.06.05.
Количество на модель
1
№
Название детали
Насос
Заводской номер
НШ-10
Количество на модель
1
№
Название детали
Гидрораспределитель
Заводской номер
HC-D4/3 IL 009 (175)
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок управления | HPCJ3G21FSS0423000 | 1 | 1 | |||||
| Заполнитель горловины | ТМ 478 G 100P3 | 1 | 1 | |||||
| Тормоз | 208-26.02.000 | 2 | 2 | |||||
| Радиатор | 183-1013010 | 1 | 1 | |||||
| Фильтр | ФСК 32/3-10М | 1 | 1 | |||||
| Фильтроэлемент | Реготмас 630-1-19 | |||||||
| Фильтроэлемент | ФЭГ 3-10 | |||||||
| Гидроцилиндр стрелы | ДЗ-133.45.04.000С | 2 | 2 | |||||
| Гидроцилиндр ковша | 208-43.06.000-03 | 2 | 2 | |||||
| Гидроцилиндр | 208А-45.05.500-03 | 2 | 2 | |||||
| Гидроцилиндр | 208А-46.02.100 | 1 | 1 | |||||
| Гидроцилиндр | 208А-45.05.600 | 1 | 1 | |||||
| Штекер | PAV1.1313.003 | 3 | 3 | |||||
| Выключатель света | ВК12-Б ТУ 37.003.447-76 | 2 | 2 | |||||
| Гидрораспределитель | РГЕ -6/3.574А.Г24 УЛ2 | 2 | 2 | |||||
| Блок управления | HC-RCX-02 A22MB | 1 | 1 | |||||
| Блок управления | 111 BFM | 1 | 1 | |||||
| Дроссель | 208А-45.05.292-02 | 1 | 1 | |||||
| Датчик | ДУТЖ | 1 | 1 | |||||
| Датчик сигнализации уровня масла в гидробаке | ДГС-М-111-24-01 | 1 | 1 | |||||
| Клапан предохранительный | МКПВ 6/3М-П1 УХЛ4 | 1 | 1 | |||||
| Гидромотор | M4MF34-34 1 B 2 VR | 2 | 2 | |||||
| Муфта | PAV1.1313.002 | 2 | 2 | |||||
| Насос | M4PV34-34 K1 35 AL 2B YR | 2 | 2 | |||||
| Насос | 310.2.28.06.05. | 1 | 1 | |||||
| Насос | НШ-10 | 1 | 1 | |||||
| Гидрораспределитель | HC-D4/3 IL 009 (175) | 1 | 1 |
