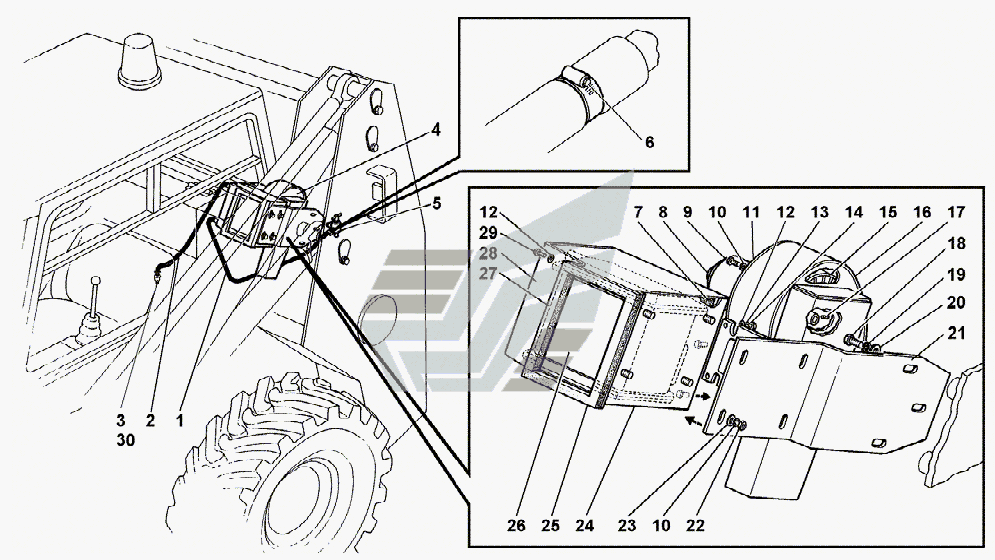

A- Установка обогревателя
100%
Название детали
Рукав
Заводской номер
16х25-1.6 L= 800
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
16х25-1.6 L= 600
Количество на модель
1
№
2
Название детали
Фланец
Заводской номер
208А.81.12.000
Количество на модель
1
№
3
Название детали
Отопитель
Заводской номер
208А.81.11.000
Количество на модель
1
№
4
Название детали
Кран
Заводской номер
КР29 КР-29-8101010
Количество на модель
1
№
5
Название детали
Кран
Заводской номер
ВС-11
Количество на модель
№
5
Название детали
Зажим ТОRRО
Заводской номер
16-27/9-С7W2
Количество на модель
4
№
6
Название детали
Уплотнитель
Заводской номер
208.81.11.001
Количество на модель
2
№
7
Название детали
Электродвигатель
Заводской номер
МЭ-250
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М 8-6gх 16.56.0115
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
10
Название детали
Стакан вентилятора
Заводской номер
У7810.7-9 01.00.255
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
С 6.02.СТ3 0115
Количество на модель
8
№
12
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
4
№
13
Название детали
Орех
Заводской номер
М 6-6Н.5.0115
Количество на модель
4
№
14
Название детали
Ротор вентилятора
Заводской номер
70-8115191
Количество на модель
1
№
15
Название детали
Корпус вентилятора
Заводской номер
208А.81.11.200
Количество на модель
1
№
16
Название детали
Винт
Заводской номер
В.М 5-6gх 12.46.0115
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М10-6gх 20.56.0115
Количество на модель
3
№
18
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
3
№
19
Название детали
Шайба
Заводской номер
С10.02.СТ3.0115
Количество на модель
3
№
20
Название детали
Кронштейн
Заводской номер
208А.81.11.004
Количество на модель
1
№
21
Название детали
Орех
Заводской номер
М 8-6Н.5.0115
Количество на модель
4
№
22
Название детали
Шайба
Заводской номер
С 8.02.СТ3.0115
Количество на модель
4
№
23
Название детали
Короб
Заводской номер
208А.81.11.100
Количество на модель
1
№
24
Название детали
Радиатор отопительный
Заводской номер
Ж-210-68.15.13
Количество на модель
1
№
26
Название детали
Уплотнитель
Заводской номер
208А.81.11.009
Количество на модель
1
№
27
Название детали
Крышка
Заводской номер
208А.81.11.130
Количество на модель
1
№
28
Название детали
Винт
Заводской номер
В.М 6-6gх 16.56.0115
Количество на модель
4
№
29
Название детали
Штуцер
Заводской номер
УДГ1 14.00.009
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 16х25-1.6 L= 800 | 1 | 1 | 1 | |||
| 2 | Рукав | 16х25-1.6 L= 600 | 1 | 1 | 2 | |||
| 3 | Фланец | 208А.81.12.000 | 1 | 1 | 3 | |||
| 4 | Отопитель | 208А.81.11.000 | 1 | 1 | 4 | |||
| 5 | Кран | КР29 КР-29-8101010 | 1 | 1 | 5 | |||
| 5 | Кран | ВС-11 | 5 | |||||
| 6 | Зажим ТОRRО | 16-27/9-С7W2 | 4 | 4 | 6 | |||
| 7 | Уплотнитель | 208.81.11.001 | 2 | 2 | 7 | |||
| 8 | Электродвигатель | МЭ-250 | 1 | 1 | 8 | |||
| 9 | Болт | М 8-6gх 16.56.0115 | 4 | 4 | 9 | |||
| 10 | Шайба | 8.65Г.0115 | 8 | 8 | 10 | |||
| 11 | Стакан вентилятора | У7810.7-9 01.00.255 | 1 | 1 | 11 | |||
| 12 | Шайба | С 6.02.СТ3 0115 | 8 | 8 | 12 | |||
| 13 | Шайба | 6.65Г.0115 | 4 | 4 | 13 | |||
| 14 | Орех | М 6-6Н.5.0115 | 4 | 4 | 14 | |||
| 15 | Ротор вентилятора | 70-8115191 | 1 | 1 | 15 | |||
| 16 | Корпус вентилятора | 208А.81.11.200 | 1 | 1 | 16 | |||
| 17 | Винт | В.М 5-6gх 12.46.0115 | 1 | 1 | 17 | |||
| 18 | Болт | М10-6gх 20.56.0115 | 3 | 3 | 18 | |||
| 19 | Шайба | 10.65Г.0115 | 3 | 3 | 19 | |||
| 20 | Шайба | С10.02.СТ3.0115 | 3 | 3 | 20 | |||
| 21 | Кронштейн | 208А.81.11.004 | 1 | 1 | 21 | |||
| 22 | Орех | М 8-6Н.5.0115 | 4 | 4 | 22 | |||
| 23 | Шайба | С 8.02.СТ3.0115 | 4 | 4 | 23 | |||
| 24 | Короб | 208А.81.11.100 | 1 | 1 | 24 | |||
| 26 | Радиатор отопительный | Ж-210-68.15.13 | 1 | 1 | 26 | |||
| 27 | Уплотнитель | 208А.81.11.009 | 1 | 1 | 27 | |||
| 28 | Крышка | 208А.81.11.130 | 1 | 1 | 28 | |||
| 29 | Винт | В.М 6-6gх 16.56.0115 | 4 | 4 | 29 | |||
| 30 | Штуцер | УДГ1 14.00.009 | 1 | 1 | 30 |
