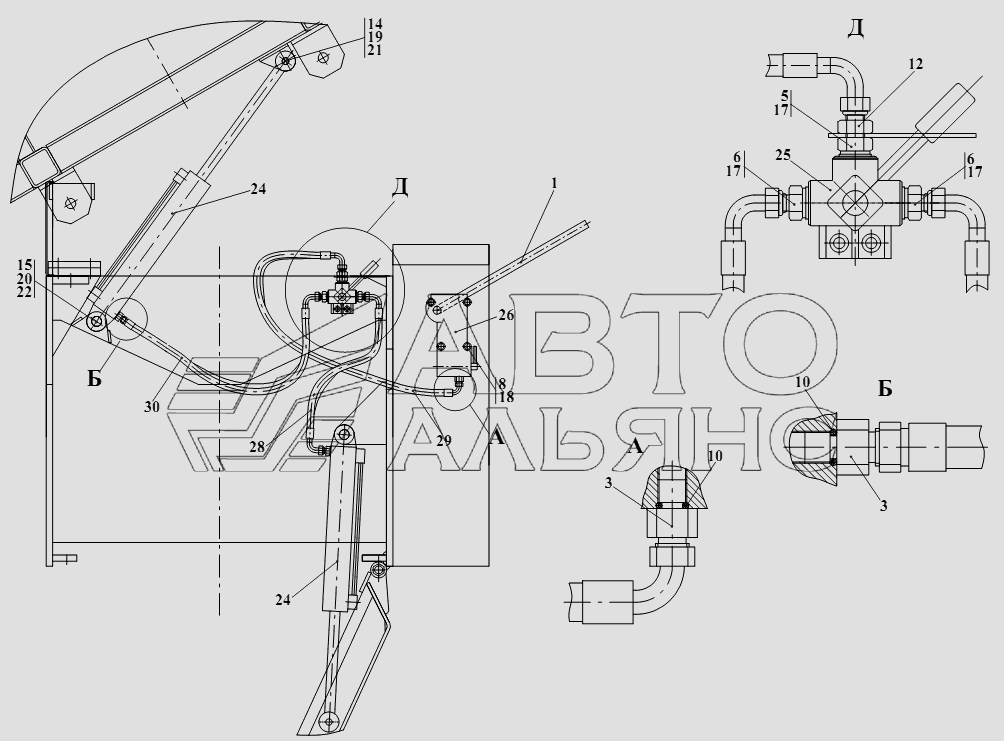

- Б Гидросистема подъёма кабины
100%
Название детали
Рычаг
Заводской номер
2241.26.00.100
Количество на модель
1
№
1
Название детали
Штуцер
Заводской номер
208А-60.00.001
Количество на модель
6
№
3
Название детали
Штуцер
Заводской номер
2661.26.00.001
Количество на модель
2
№
5
Название детали
Штуцер
Заводской номер
2661.26.00.002
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
4
№
8
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
6
№
10
Название детали
Контргайка
Заводской номер
M14x1,5
Количество на модель
2
№
12
Название детали
Вот
Заводской номер
6-16d11х60.45.Ц15.хр
Количество на модель
2
№
14
Название детали
Вот
Заводской номер
6-25d11х60.45.Ц15.хр
Количество на модель
2
№
15
Название детали
прокладка
Заводской номер
G3/8 МЗ
Количество на модель
6
№
17
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
С.24.02.Ст3.0115
Количество на модель
2
№
20
Название детали
Шплинт
Заводской номер
4x32.019
Количество на модель
2
№
21
Название детали
Шплинт
Заводской номер
6,3x40.019
Количество на модель
2
№
22
Название детали
Гидроцилиндр
Заводской номер
181.5003010-01
Количество на модель
2
№
24
Название детали
Кран
Заводской номер
DH5/6B
Количество на модель
1
№
25
Название детали
Насос опрокидывающего механизма подъема кабины
Заводской номер
182.5004010-11
Количество на модель
1
№
26
Название детали
Рукав
Заводской номер
РВД lSN-6-22,5-500-DKT90-DKT90-180
Количество на модель
2
№
28
Название детали
Рукав
Заводской номер
РВД lSN-6-22,5-800-DKT90-DKr 90-90
Количество на модель
2
№
29
Название детали
Рукав
Заводской номер
РВД lSN-6-22,5-800-DKT90-DKT90-180
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг | 2241.26.00.100 | 1 | 1 | 1 | |||
| 3 | Штуцер | 208А-60.00.001 | 6 | 6 | 3 | |||
| 5 | Штуцер | 2661.26.00.001 | 2 | 2 | 5 | |||
| 6 | Штуцер | 2661.26.00.002 | 4 | 4 | 6 | |||
| 8 | Болт | M10-6gx25.88.35.0115 | 4 | 4 | 8 | |||
| 10 | КОЛЬЦО | 009-013-25-2-2 | 6 | 6 | 10 | |||
| 12 | Контргайка | M14x1,5 | 2 | 2 | 12 | |||
| 14 | Вот | 6-16d11х60.45.Ц15.хр | 2 | 2 | 14 | |||
| 15 | Вот | 6-25d11х60.45.Ц15.хр | 2 | 2 | 15 | |||
| 17 | прокладка | G3/8 МЗ | 6 | 6 | 17 | |||
| 18 | Шайба | 10.65Г.0115 | 4 | 4 | 18 | |||
| 19 | Шайба | С.16.02.Ст3.0115 | 2 | 2 | 19 | |||
| 20 | Шайба | С.24.02.Ст3.0115 | 2 | 2 | 20 | |||
| 21 | Шплинт | 4x32.019 | 2 | 2 | 21 | |||
| 22 | Шплинт | 6,3x40.019 | 2 | 2 | 22 | |||
| 24 | Гидроцилиндр | 181.5003010-01 | 2 | 2 | 24 | |||
| 25 | Кран | DH5/6B | 1 | 1 | 25 | |||
| 26 | Насос опрокидывающего механизма подъема кабины | 182.5004010-11 | 1 | 1 | 26 | |||
| 28 | Рукав | РВД lSN-6-22,5-500-DKT90-DKT90-180 | 2 | 2 | 28 | |||
| 29 | Рукав | РВД lSN-6-22,5-800-DKT90-DKr 90-90 | 2 | 2 | 29 | |||
| 30 | Рукав | РВД lSN-6-22,5-800-DKT90-DKT90-180 | 2 | 2 | 30 |
