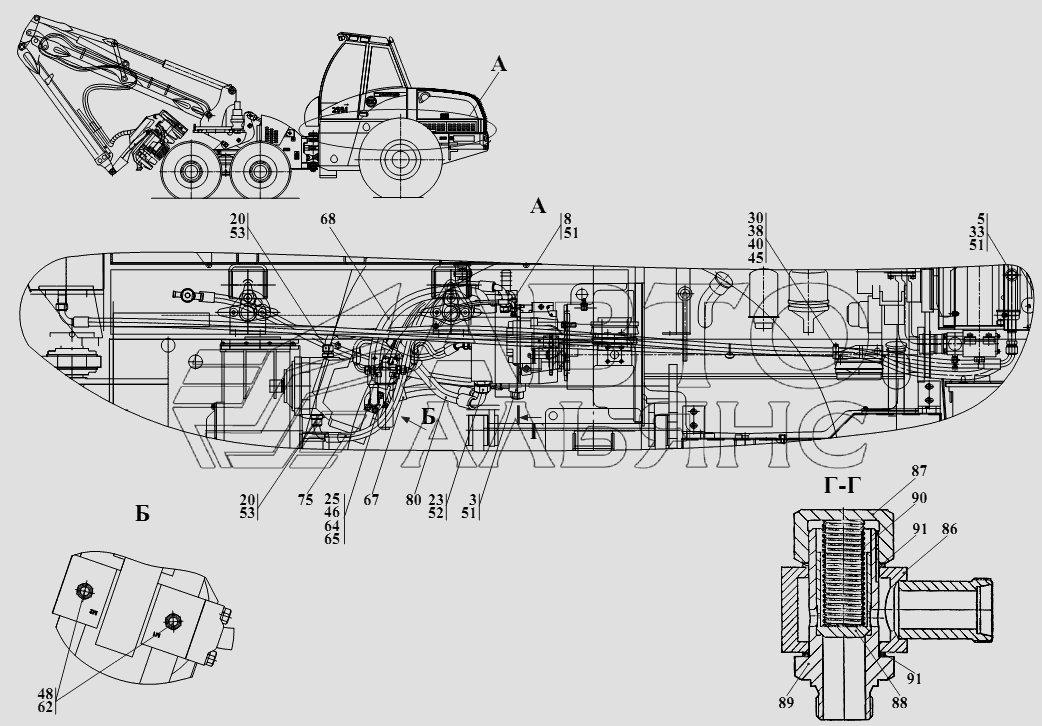

Гидросистема хода
100%
Название детали
Клапан обратный
Заводской номер
525.46.01.000
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
2551.46.01.000
Количество на модель
2
№
5
Название детали
Кронштейн
Заводской номер
2551.46.02.000
Количество на модель
1
№
6
Название детали
Штуцер
Заводской номер
2551.06.00.021
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
2551.46.00.002
Количество на модель
2
№
10
Название детали
Штуцер
Заводской номер
525.46.00.001
Количество на модель
2
№
20
Название детали
Штуцер
Заводской номер
525.46.00.004
Количество на модель
1
№
23
Название детали
Штуцер
Заводской номер
525.46.00.005
Количество на модель
6
№
24
Название детали
Болт
Заводской номер
525.46.00.006
Количество на модель
16
№
25
Название детали
Шпилька
Заводской номер
525.46.00.008
Количество на модель
2
№
26
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
ТО-28А.02.17.002
Количество на модель
2
№
33
Название детали
Штуцер
Заводской номер
УДГ1.01.17.009
Количество на модель
2
№
35
Название детали
Колодка
Заводской номер
УДГ1.17.05.007
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
2
№
39
Название детали
Болт
Заводской номер
M10-6gx35.88.35.0115
Количество на модель
2
№
40
Название детали
Орех
Заводской номер
M6-6H.8.35.0115
Количество на модель
2
№
42
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
2
№
43
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
45
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
16
№
46
Название детали
прокладка
Заводской номер
14 M3
Количество на модель
8
№
48
Название детали
прокладка
Заводской номер
22 M3
Количество на модель
2
№
50
Название детали
прокладка
Заводской номер
27 M3
Количество на модель
7
№
51
Название детали
прокладка
Заводской номер
42 M3
Количество на модель
1
№
52
Название детали
прокладка
Заводской номер
G1 M3
Количество на модель
2
№
53
Название детали
прокладка
Заводской номер
G 1/2 M3
Количество на модель
2
№
55
Название детали
Клапан контроля давления
Заводской номер
620.01.406.01
Количество на модель
2
№
62
Название детали
Кольцо резиновое
Заводской номер
SFORING25
Количество на модель
4
№
64
Название детали
Полуфланец
Заводской номер
SFH625
Количество на модель
8
№
65
Название детали
Рукав
Заводской номер
HD725x550PA725SF690
Количество на модель
№
67
Название детали
Рукав
Заводской номер
HD725x750PA725SF690
Количество на модель
№
68
Название детали
Рукав
Заводской номер
1SNNP6X650A61A61
Количество на модель
2
№
70
Название детали
Рукав
Заводской номер
1SNNP6X900A61A61
Количество на модель
№
71
Название детали
Рукав
Заводской номер
2SNNP13x800A61A63
Количество на модель
№
73
Название детали
Рукав
Заводской номер
2SNNP13x850A61A63
Количество на модель
№
74
Название детали
Рукав
Заводской номер
2SNNP20x1100A81A81
Количество на модель
№
75
Название детали
Рукав
Заводской номер
2SNNP20x1300A80A81
Количество на модель
№
76
Название детали
Рукав
Заводской номер
2SNNP20x3600А81А81
Количество на модель
№
78
Название детали
Рукав
Заводской номер
2SNNP20x3100A81A81
Количество на модель
№
79
Название детали
Рукав
Заводской номер
1SNNP25x550А71А73
Количество на модель
№
80
Название детали
Фильтр
Заводской номер
MDM102FD1SB362X
Количество на модель
№
82
Название детали
Фильтроэлемент
Заводской номер
CDM102FD1
Количество на модель
№
85
Название детали
Угольник поворотный
Заводской номер
525.46.01.010
Количество на модель
№
86
Название детали
Орех
Заводской номер
361.45.52.102
Количество на модель
№
87
Название детали
Клапан
Заводской номер
361.45.52.103
Количество на модель
№
88
Название детали
Штуцер
Заводской номер
525.46.01.001
Количество на модель
№
89
Название детали
Пружина
Заводской номер
525.46.01.002
Количество на модель
№
90
Название детали
прокладка
Заводской номер
33М3
Количество на модель
2
№
91
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Клапан обратный | 525.46.01.000 | 1 | 1 | 3 | |||
| 5 | Трубопровод | 2551.46.01.000 | 2 | 2 | 5 | |||
| 6 | Кронштейн | 2551.46.02.000 | 1 | 1 | 6 | |||
| 8 | Штуцер | 2551.06.00.021 | 1 | 1 | 8 | |||
| 10 | Штуцер | 2551.46.00.002 | 2 | 2 | 10 | |||
| 20 | Штуцер | 525.46.00.001 | 2 | 2 | 20 | |||
| 23 | Штуцер | 525.46.00.004 | 1 | 1 | 23 | |||
| 24 | Штуцер | 525.46.00.005 | 6 | 6 | 24 | |||
| 25 | Болт | 525.46.00.006 | 16 | 16 | 25 | |||
| 26 | Шпилька | 525.46.00.008 | 2 | 2 | 26 | |||
| 30 | Втулка | ДЭ-224А.47.00.003 | 2 | 2 | 30 | |||
| 33 | Болт | ТО-28А.02.17.002 | 2 | 2 | 33 | |||
| 35 | Штуцер | УДГ1.01.17.009 | 2 | 2 | 35 | |||
| 38 | Колодка | УДГ1.17.05.007 | 1 | 1 | 38 | |||
| 39 | Болт | M10-6gx25.88.35.0115 | 2 | 2 | 39 | |||
| 40 | Болт | M10-6gx35.88.35.0115 | 2 | 2 | 40 | |||
| 42 | Орех | M6-6H.8.35.0115 | 2 | 2 | 42 | |||
| 43 | Шайба | 6.65Г.0115 | 2 | 2 | 43 | |||
| 45 | Шайба | 10.65Г.0115 | 4 | 4 | 45 | |||
| 46 | Шайба | 12.65Г.0115 | 16 | 16 | 46 | |||
| 48 | прокладка | 14 M3 | 8 | 8 | 48 | |||
| 50 | прокладка | 22 M3 | 2 | 2 | 50 | |||
| 51 | прокладка | 27 M3 | 7 | 7 | 51 | |||
| 52 | прокладка | 42 M3 | 1 | 1 | 52 | |||
| 53 | прокладка | G1 M3 | 2 | 2 | 53 | |||
| 55 | прокладка | G 1/2 M3 | 2 | 2 | 55 | |||
| 62 | Клапан контроля давления | 620.01.406.01 | 2 | 2 | 62 | |||
| 64 | Кольцо резиновое | SFORING25 | 4 | 4 | 64 | |||
| 65 | Полуфланец | SFH625 | 8 | 8 | 65 | |||
| 67 | Рукав | HD725x550PA725SF690 | 67 | |||||
| 68 | Рукав | HD725x750PA725SF690 | 68 | |||||
| 70 | Рукав | 1SNNP6X650A61A61 | 2 | 2 | 70 | |||
| 71 | Рукав | 1SNNP6X900A61A61 | 71 | |||||
| 73 | Рукав | 2SNNP13x800A61A63 | 73 | |||||
| 74 | Рукав | 2SNNP13x850A61A63 | 74 | |||||
| 75 | Рукав | 2SNNP20x1100A81A81 | 75 | |||||
| 76 | Рукав | 2SNNP20x1300A80A81 | 76 | |||||
| 78 | Рукав | 2SNNP20x3600А81А81 | 78 | |||||
| 79 | Рукав | 2SNNP20x3100A81A81 | 79 | |||||
| 80 | Рукав | 1SNNP25x550А71А73 | 80 | |||||
| 82 | Фильтр | MDM102FD1SB362X | 82 | |||||
| 85 | Фильтроэлемент | CDM102FD1 | 85 | |||||
| 86 | Угольник поворотный | 525.46.01.010 | 86 | |||||
| 87 | Орех | 361.45.52.102 | 87 | |||||
| 88 | Клапан | 361.45.52.103 | 88 | |||||
| 89 | Штуцер | 525.46.01.001 | 89 | |||||
| 90 | Пружина | 525.46.01.002 | 90 | |||||
| 91 | прокладка | 33М3 | 2 | 2 | 91 |
