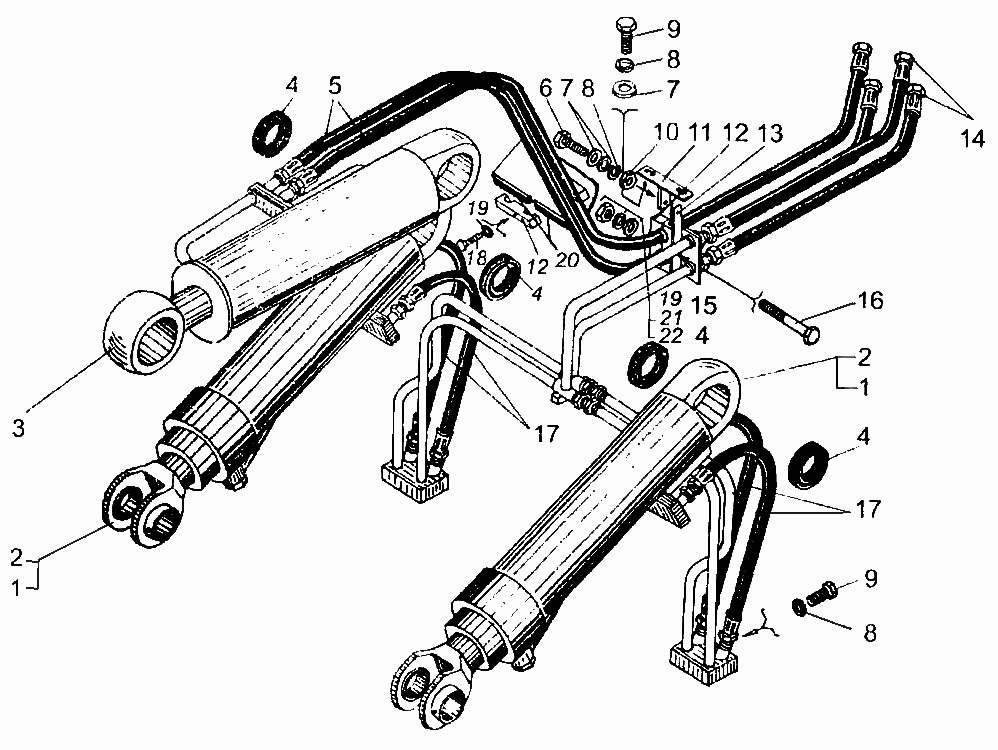

Гидросистема рабочего оборудования
100%
Название детали
Цилиндр стреловой
Заводской номер
ТО-186.06.02.000
Количество на модель
2
№
1
Название детали
Цилиндр стреловой
Заводской номер
ТО-186.06.04.000
Количество на модель
2
№
2
Название детали
Цилиндр ковшовый
Заводской номер
ТО-186.0603.000
Количество на модель
1
№
3
Название детали
Манжета
Заводской номер
1.2-66х90-18762
Количество на модель
4
№
4
Название детали
Рукав
Заводской номер
РВД20х2250У301
Количество на модель
2
№
5
Название детали
Рукав
Заводской номер
РВД20х2250УЭО
Количество на модель
2
№
5
Название детали
Рукав
Заводской номер
РВД20х2250Т02
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
9
№
6
Название детали
Шайба
Заводской номер
12.11371
Количество на модель
3
№
7
Название детали
Шайба
Заводской номер
12. 6402
Количество на модель
13
№
8
Название детали
Болт
Заводской номер
М12х25.7796
Количество на модель
4
№
9
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
ТО-186.06.09.000
Количество на модель
№
11
Название детали
Колодка
Заводской номер
ТО-28.06.00.002
Количество на модель
№
12
Название детали
Кронштейн
Заводской номер
ТО-186.06.00.001
Количество на модель
1
№
13
Название детали
Рукав
Заводской номер
РВД20х850 У01
Количество на модель
3
№
14
Название детали
Рукав
Заводской номер
РВД20х850 УЭ02
Количество на модель
3
№
14
Название детали
Рукав
Заводской номер
РВД20х850 Т02
Количество на модель
3
№
14
Название детали
Коллектор
Заводской номер
ТО-186.06.06.000
Количество на модель
№
15
Название детали
Болт
Заводской номер
М10х70.7796
Количество на модель
1
№
16
Название детали
Рукав
Заводской номер
РВД20х1250 Т02
Количество на модель
4
№
17
Название детали
Рукав
Заводской номер
РВД20х1250УЭ02
Количество на модель
4
№
17
Название детали
Рукав
Заводской номер
РВД 20х1250 У01
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
М10х40.7796
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
10.8402
Количество на модель
6
№
19
Название детали
Тарелка
Заводской номер
ТО-28.0600.007
Количество на модель
4
№
20
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
10.11371
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цилиндр стреловой | ТО-186.06.02.000 | 2 | 2 | 1 | |||
| 2 | Цилиндр стреловой | ТО-186.06.04.000 | 2 | 2 | 2 | |||
| 3 | Цилиндр ковшовый | ТО-186.0603.000 | 1 | 1 | 3 | |||
| 4 | Манжета | 1.2-66х90-18762 | 4 | 4 | 4 | |||
| 5 | Рукав | РВД20х2250У301 | 2 | 2 | 5 | |||
| 5 | Рукав | РВД20х2250УЭО | 2 | 2 | 5 | |||
| 5 | Рукав | РВД20х2250Т02 | 2 | 2 | 5 | |||
| 6 | Болт | М12х35.7796 | 9 | 9 | 6 | |||
| 7 | Шайба | 12.11371 | 3 | 3 | 7 | |||
| 8 | Шайба | 12. 6402 | 13 | 13 | 8 | |||
| 9 | Болт | М12х25.7796 | 4 | 4 | 9 | |||
| 10 | Гайка | М12.5915 | 1 | 1 | 10 | |||
| 11 | Кронштейн | ТО-186.06.09.000 | 11 | |||||
| 12 | Колодка | ТО-28.06.00.002 | 12 | |||||
| 13 | Кронштейн | ТО-186.06.00.001 | 1 | 1 | 13 | |||
| 14 | Рукав | РВД20х850 У01 | 3 | 3 | 14 | |||
| 14 | Рукав | РВД20х850 УЭ02 | 3 | 3 | 14 | |||
| 14 | Рукав | РВД20х850 Т02 | 3 | 3 | 14 | |||
| 15 | Коллектор | ТО-186.06.06.000 | 15 | |||||
| 16 | Болт | М10х70.7796 | 1 | 1 | 16 | |||
| 17 | Рукав | РВД20х1250 Т02 | 4 | 4 | 17 | |||
| 17 | Рукав | РВД20х1250УЭ02 | 4 | 4 | 17 | |||
| 17 | Рукав | РВД 20х1250 У01 | 4 | 4 | 17 | |||
| 18 | Болт | М10х40.7796 | 1 | 1 | 18 | |||
| 19 | Шайба | 10.8402 | 6 | 6 | 19 | |||
| 20 | Тарелка | ТО-28.0600.007 | 4 | 4 | 20 | |||
| 21 | Гайка | М10.5915 | 1 | 1 | 21 | |||
| 22 | Шайба | 10.11371 | 1 | 1 | 22 |
