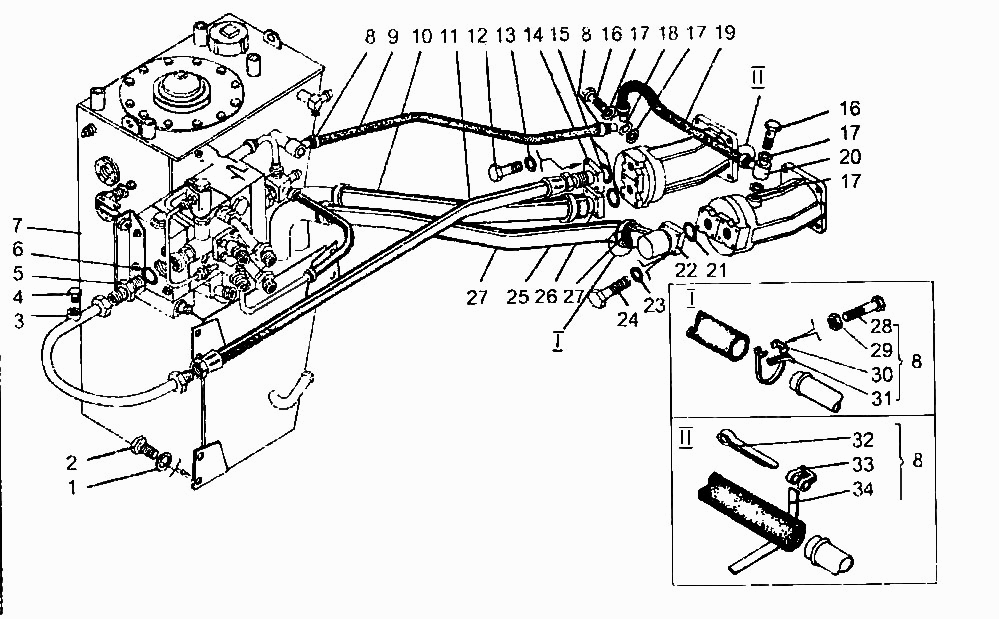

Гидросистема рабочего оборудования
100%
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
6
№
1
Название детали
Болт
Заводской номер
М16х30.7796
Количество на модель
6
№
2
Название детали
Трубопровод
Заводской номер
ТО-186.06.08.000
Количество на модель
1
№
3
Название детали
Пробка
Заводской номер
Д-902.61.50.014
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
ТО-18.06.00.022
Количество на модель
1
№
5
Название детали
КОЛЬЦО
Заводской номер
029-035-36 9833
Количество на модель
1
№
6
Название детали
Гидробак
Заводской номер
ТО-186.06.01.000
Количество на модель
1
№
7
Название детали
Лента
Заводской номер
ТО-18.02.02.600 -01
Количество на модель
4
№
8
Название детали
Рукав ( мм)
Заводской номер
16х25-1.6.10362
Количество на модель
1
№
9
Название детали
Рукав (L= мм)
Заводской номер
48х62-1.47.10362
Количество на модель
1
№
10
Название детали
Рукав
Заводской номер
РВД20х850 УЭ02
Количество на модель
3
№
11
Название детали
Рукав
Заводской номер
РВД20х850 ТО2
Количество на модель
3
№
11
Название детали
Рукав
Заводской номер
РВД20х850 УО1
Количество на модель
3
№
11
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
9
№
12
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
13
№
13
Название детали
Штуцер фланцевый
Заводской номер
ТО-18.06.00.320
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
055-060-30.9833
Количество на модель
2
№
15
Название детали
Зажимной болт
Заводской номер
ТО-28.26.00.005
Количество на модель
2
№
16
Название детали
прокладка
Заводской номер
Д-565.46.00 -33
Количество на модель
4
№
17
Название детали
Угольник поворотный
Заводской номер
ТО-28.26.00.140
Количество на модель
1
№
18
Название детали
Угольник поворотный
Заводской номер
ТО-28.26.00.120
Количество на модель
1
№
20
Название детали
КОЛЬЦО
Заводской номер
039-045-36.9833
Количество на модель
1
№
21
Название детали
Патрубок
Заводской номер
ТО-28.30.03.000
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
6
№
23
Название детали
Болт
Заводской номер
М10х35.7796
Количество на модель
4
№
24
Название детали
Хомут
Заводской номер
ЛО-16.90.00.920
Количество на модель
4
№
25
Название детали
Патрубок
Заводской номер
ТО-28.30.04.000
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М8х50.7796
Количество на модель
1
№
28
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
1
№
29
Название детали
Хомут
Заводской номер
ЛО-16.90.00.921
Количество на модель
1
№
30
Название детали
Вкладыш
Заводской номер
ТО-16.90.00.922
Количество на модель
1
№
31
Название детали
Шплинт
Заводской номер
ТО-18.02.02.602
Количество на модель
1
№
32
Название детали
Серьга
Заводской номер
ТО-18.02.02.601
Количество на модель
1
№
33
Название детали
Лента
Заводской номер
ТО-18.02.02.603 -01
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 16.6402 | 6 | 6 | 1 | |||
| 2 | Болт | М16х30.7796 | 6 | 6 | 2 | |||
| 3 | Трубопровод | ТО-186.06.08.000 | 1 | 1 | 3 | |||
| 4 | Пробка | Д-902.61.50.014 | 1 | 1 | 4 | |||
| 5 | Штуцер | ТО-18.06.00.022 | 1 | 1 | 5 | |||
| 6 | КОЛЬЦО | 029-035-36 9833 | 1 | 1 | 6 | |||
| 7 | Гидробак | ТО-186.06.01.000 | 1 | 1 | 7 | |||
| 8 | Лента | ТО-18.02.02.600 -01 | 4 | 4 | 8 | |||
| 9 | Рукав ( мм) | 16х25-1.6.10362 | 1 | 1 | 9 | |||
| 10 | Рукав (L= мм) | 48х62-1.47.10362 | 1 | 1 | 10 | |||
| 11 | Рукав | РВД20х850 УЭ02 | 3 | 3 | 11 | |||
| 11 | Рукав | РВД20х850 ТО2 | 3 | 3 | 11 | |||
| 11 | Рукав | РВД20х850 УО1 | 3 | 3 | 11 | |||
| 12 | Болт | М12х35.7796 | 9 | 9 | 12 | |||
| 13 | Шайба | 12.6402 | 13 | 13 | 13 | |||
| 14 | Штуцер фланцевый | ТО-18.06.00.320 | 1 | 1 | 14 | |||
| 15 | КОЛЬЦО | 055-060-30.9833 | 2 | 2 | 15 | |||
| 16 | Зажимной болт | ТО-28.26.00.005 | 2 | 2 | 16 | |||
| 17 | прокладка | Д-565.46.00 -33 | 4 | 4 | 17 | |||
| 18 | Угольник поворотный | ТО-28.26.00.140 | 1 | 1 | 18 | |||
| 20 | Угольник поворотный | ТО-28.26.00.120 | 1 | 1 | 20 | |||
| 21 | КОЛЬЦО | 039-045-36.9833 | 1 | 1 | 21 | |||
| 22 | Патрубок | ТО-28.30.03.000 | 1 | 1 | 22 | |||
| 23 | Шайба | 10.6402 | 6 | 6 | 23 | |||
| 24 | Болт | М10х35.7796 | 4 | 4 | 24 | |||
| 25 | Хомут | ЛО-16.90.00.920 | 4 | 4 | 25 | |||
| 26 | Патрубок | ТО-28.30.04.000 | 1 | 1 | 26 | |||
| 28 | Болт | М8х50.7796 | 1 | 1 | 28 | |||
| 29 | Гайка | М8.5915 | 1 | 1 | 29 | |||
| 30 | Хомут | ЛО-16.90.00.921 | 1 | 1 | 30 | |||
| 31 | Вкладыш | ТО-16.90.00.922 | 1 | 1 | 31 | |||
| 32 | Шплинт | ТО-18.02.02.602 | 1 | 1 | 32 | |||
| 33 | Серьга | ТО-18.02.02.601 | 1 | 1 | 33 | |||
| 34 | Лента | ТО-18.02.02.603 -01 | 1 | 1 | 34 |
