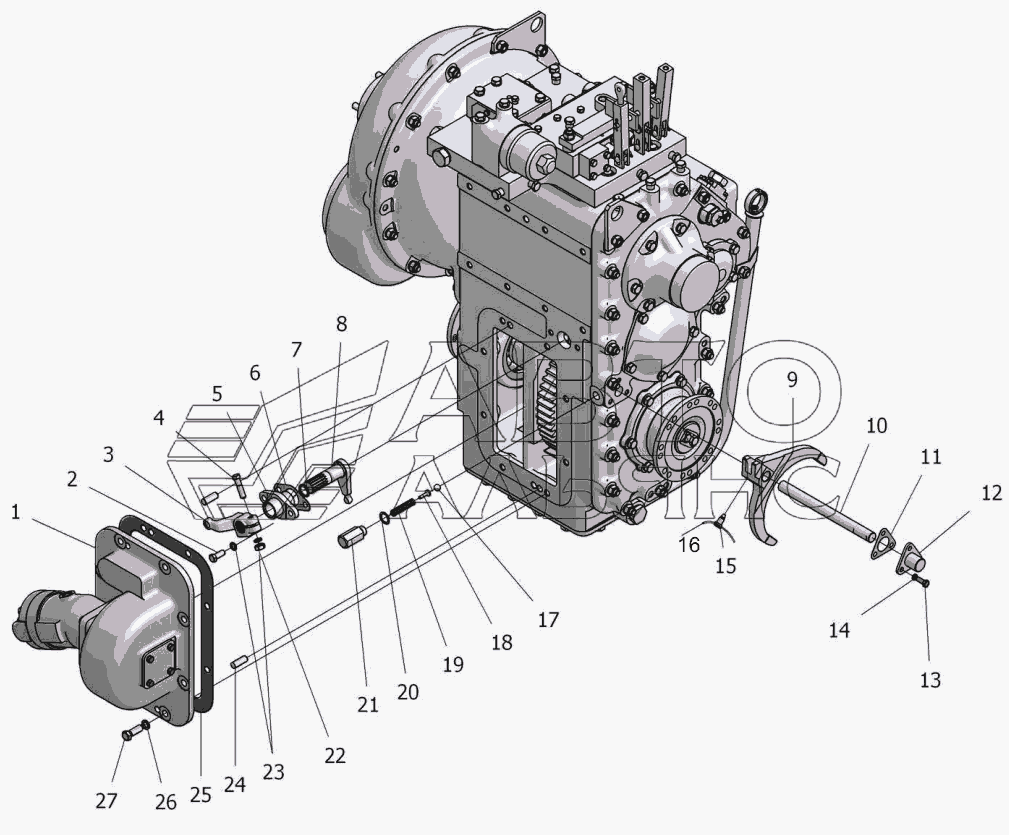

Передача гидромеханическая унифицированная У- -
100%
Название детали
РОМ на аварийный насос
Заводской номер
ТО-18.03.01.000-01
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
У35615-01.533
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
М10-6gx40.88.35.0115
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
У35615-01.531
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
У35615-01.532
Количество на модель
1
№
6
Название детали
Кольцо- -
Заводской номер
020-025-30-2-2
Количество на модель
1
№
7
Название детали
Рычаг
Заводской номер
У35615-01.280
Количество на модель
1
№
8
Название детали
Вилка
Заводской номер
У35615-01.230
Количество на модель
1
№
9
Название детали
Терка
Заводской номер
У35615-01.528-01
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
У35615-01.136
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
У35615-01.130
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
3
№
13
Название детали
Шайба
Заводской номер
865Г0115
Количество на модель
3
№
14
Название детали
Болт
Заводской номер
У35615-01.529
Количество на модель
1
№
15
Название детали
Проволока
Заводской номер
1,6-С-I
Количество на модель
0,08кг
№
16
Название детали
Шар
Заводской номер
Б12-10
Количество на модель
1
№
17
Название детали
Толкатель
Заводской номер
У35615-01.536
Количество на модель
1
№
18
Название детали
Пружина
Заводской номер
У35615-01.535
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
18М3
Количество на модель
1
№
20
Название детали
Корпус фиксатора
Заводской номер
У35615-01.534
Количество на модель
1
№
21
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
1065Г0115
Количество на модель
3
№
23
Название детали
Штифт
Заводской номер
12х35
Количество на модель
2
№
24
Название детали
прокладка
Заводской номер
У35615-01.256
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
1265Г0115
Количество на модель
8
№
26
Название детали
Болт
Заводской номер
М12-6gx35.88.35.0115
Количество на модель
8
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | РОМ на аварийный насос | ТО-18.03.01.000-01 | 1 | 1 | 1 | |||
| 2 | Болт | М10-6gx25.88.35.0115 | 1 | 1 | 2 | |||
| 3 | Рычаг | У35615-01.533 | 1 | 1 | 3 | |||
| 4 | Болт | М10-6gx40.88.35.0115 | 1 | 1 | 4 | |||
| 5 | Крышка | У35615-01.531 | 1 | 1 | 5 | |||
| 6 | прокладка | У35615-01.532 | 1 | 1 | 6 | |||
| 7 | Кольцо- - | 020-025-30-2-2 | 1 | 1 | 7 | |||
| 8 | Рычаг | У35615-01.280 | 1 | 1 | 8 | |||
| 9 | Вилка | У35615-01.230 | 1 | 1 | 9 | |||
| 10 | Терка | У35615-01.528-01 | 1 | 1 | 10 | |||
| 11 | прокладка | У35615-01.136 | 1 | 1 | 11 | |||
| 12 | Крышка | У35615-01.130 | 1 | 1 | 12 | |||
| 13 | Болт | М8-6gx20.88.35.0115 | 3 | 3 | 13 | |||
| 14 | Шайба | 865Г0115 | 3 | 3 | 14 | |||
| 15 | Болт | У35615-01.529 | 1 | 1 | 15 | |||
| 16 | Проволока | 1,6-С-I | 0,08кг | 0,08кг | 16 | |||
| 17 | Шар | Б12-10 | 1 | 1 | 17 | |||
| 18 | Толкатель | У35615-01.536 | 1 | 1 | 18 | |||
| 19 | Пружина | У35615-01.535 | 1 | 1 | 19 | |||
| 20 | Прокладка | 18М3 | 1 | 1 | 20 | |||
| 21 | Корпус фиксатора | У35615-01.534 | 1 | 1 | 21 | |||
| 22 | Орех | М10-6H.8.35.0115 | 1 | 1 | 22 | |||
| 23 | Шайба | 1065Г0115 | 3 | 3 | 23 | |||
| 24 | Штифт | 12х35 | 2 | 2 | 24 | |||
| 25 | прокладка | У35615-01.256 | 1 | 1 | 25 | |||
| 26 | Шайба | 1265Г0115 | 8 | 8 | 26 | |||
| 27 | Болт | М12-6gx35.88.35.0115 | 8 | 8 | 27 |
