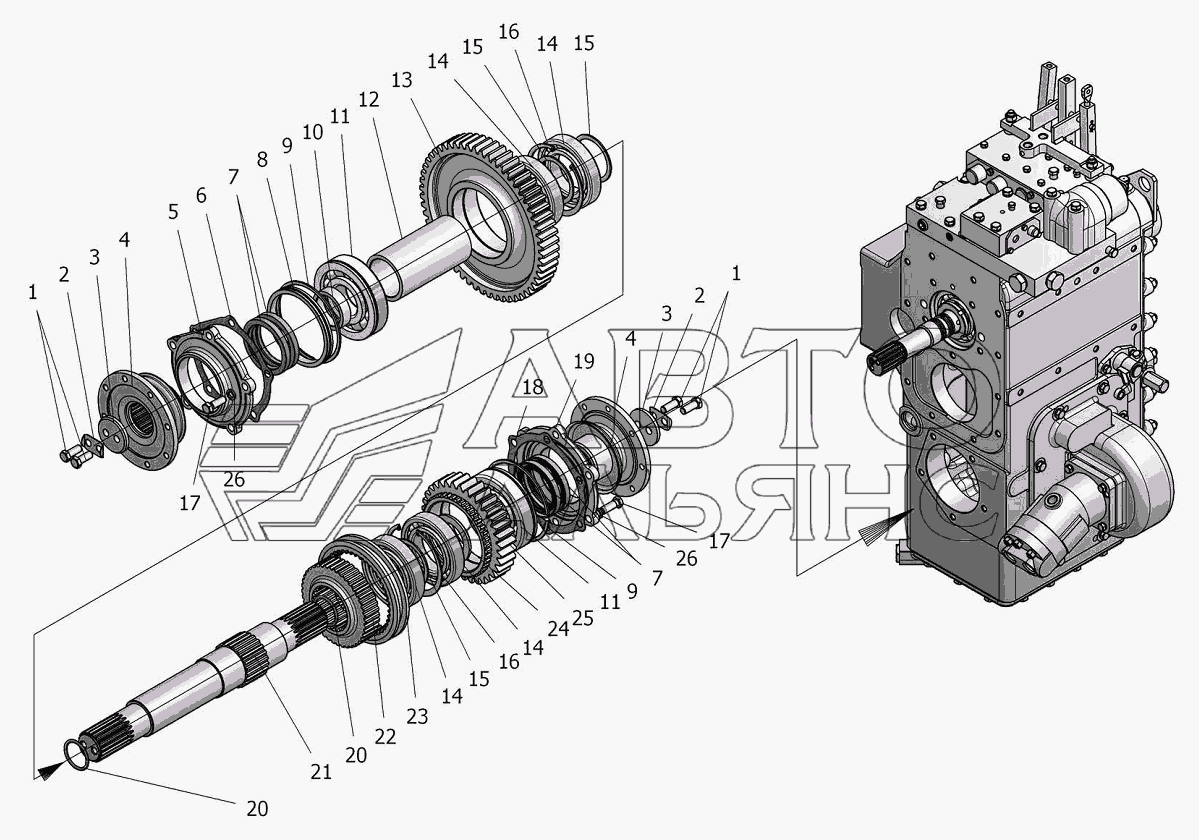

Передача гидромеханическая унифицированная У- -
100%
Название детали
Болт
Заводской номер
М12-6gx30.109.40Х.0115
Количество на модель
4
№
1
Название детали
Стопорная пластина
Заводской номер
У35615-01.409
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
У35615-01.408
Количество на модель
2
№
3
Название детали
Фланец
Заводской номер
У35615-01.290
Количество на модель
2
№
4
Название детали
Крышка
Заводской номер
У35615-01.358
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
У35615-01.356
Количество на модель
1
№
6
Название детали
Манжета
Заводской номер
1.1-75х100-4
Количество на модель
4
№
7
Название детали
Втулка
Заводской номер
У35615-01.414
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
У35615-01.505
Количество на модель
2
№
9
Название детали
Втулка
Заводской номер
У35615-01.304-04
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
50411
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
У35615-01.304-05
Количество на модель
1
№
12
Название детали
Шестерня
Заводской номер
У35615-01.402
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
214К
Количество на модель
4
№
14
Название детали
КОЛЬЦО
Заводской номер
У35615-01.057-03
Количество на модель
3
№
15
Название детали
КОЛЬЦО
Заводской номер
В125
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М12-6gx35.88.35.0115
Количество на модель
11
№
17
Название детали
прокладка
Заводской номер
У35615-01.411
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
У35615-01.412
Количество на модель
1
№
19
Название детали
Кольцо ГОСТ (d=)
Заводской номер
047-055-46-2-2
Количество на модель
2
№
20
Название детали
ВАЛ
Заводской номер
У35615-01.401-02
Количество на модель
1
№
21
Название детали
Полумуфта
Заводской номер
У35615-01.404-01
Количество на модель
1
№
22
Название детали
Карета
Заводской номер
У35615-01.406-01
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
У35615-01.303-02
Количество на модель
1
№
24
Название детали
Шестерня
Заводской номер
У35615-01.407
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
1265Г0115
Количество на модель
11
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М12-6gx30.109.40Х.0115 | 4 | 4 | 1 | |||
| 2 | Стопорная пластина | У35615-01.409 | 2 | 2 | 2 | |||
| 3 | Шайба | У35615-01.408 | 2 | 2 | 3 | |||
| 4 | Фланец | У35615-01.290 | 2 | 2 | 4 | |||
| 5 | Крышка | У35615-01.358 | 1 | 1 | 5 | |||
| 6 | прокладка | У35615-01.356 | 1 | 1 | 6 | |||
| 7 | Манжета | 1.1-75х100-4 | 4 | 4 | 7 | |||
| 8 | Втулка | У35615-01.414 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | У35615-01.505 | 2 | 2 | 9 | |||
| 10 | Втулка | У35615-01.304-04 | 1 | 1 | 10 | |||
| 11 | Подшипник | 50411 | 2 | 2 | 11 | |||
| 12 | Втулка | У35615-01.304-05 | 1 | 1 | 12 | |||
| 13 | Шестерня | У35615-01.402 | 1 | 1 | 13 | |||
| 14 | Подшипник | 214К | 4 | 4 | 14 | |||
| 15 | КОЛЬЦО | У35615-01.057-03 | 3 | 3 | 15 | |||
| 16 | КОЛЬЦО | В125 | 2 | 2 | 16 | |||
| 17 | Болт | М12-6gx35.88.35.0115 | 11 | 11 | 17 | |||
| 18 | прокладка | У35615-01.411 | 1 | 1 | 18 | |||
| 19 | Крышка | У35615-01.412 | 1 | 1 | 19 | |||
| 20 | Кольцо ГОСТ (d=) | 047-055-46-2-2 | 2 | 2 | 20 | |||
| 21 | ВАЛ | У35615-01.401-02 | 1 | 1 | 21 | |||
| 22 | Полумуфта | У35615-01.404-01 | 1 | 1 | 22 | |||
| 23 | Карета | У35615-01.406-01 | 1 | 1 | 23 | |||
| 24 | КОЛЬЦО | У35615-01.303-02 | 1 | 1 | 24 | |||
| 25 | Шестерня | У35615-01.407 | 1 | 1 | 25 | |||
| 26 | Шайба | 1265Г0115 | 11 | 11 | 26 |
