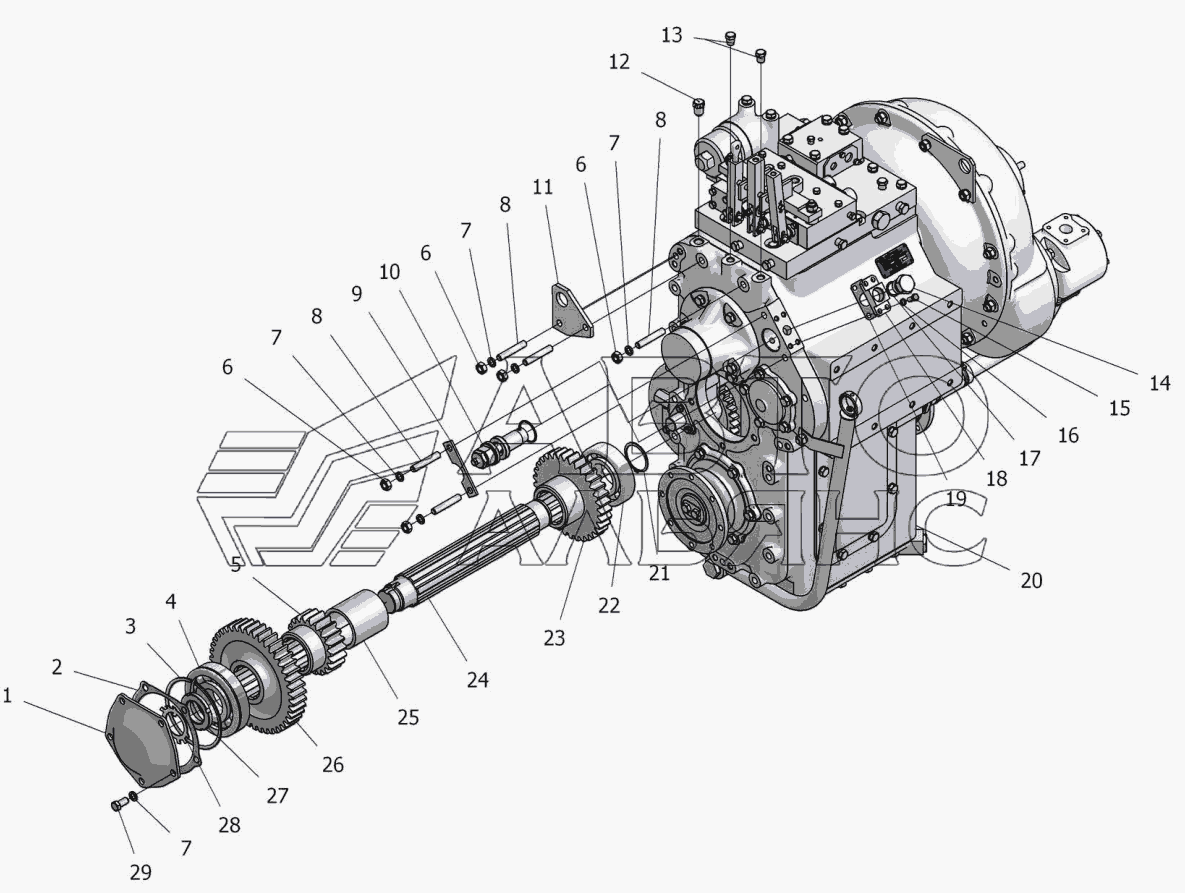

Передача гидромеханическая унифицированная У- -
100%
Название детали
Крышка
Заводской номер
У35615-01.357
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
У35615-01.356
Количество на модель
2
№
2
Название детали
КОЛЬЦО
Заводской номер
У35615-01.505
Количество на модель
1
№
3
Название детали
Подшипник
Заводской номер
50411
Количество на модель
1
№
4
Название детали
Шестерня
Заводской номер
У35615-01.353-01
Количество на модель
1
№
5
Название детали
Орех
Заводской номер
М12-6H.8.35.0115
Количество на модель
23
№
6
Название детали
Шайба
Заводской номер
1265Г0115
Количество на модель
93
№
7
Название детали
Шпилька
Заводской номер
М12-6gx55.56.0115
Количество на модель
20
№
8
Название детали
Планка
Заводской номер
У35615-04.005
Количество на модель
1
№
9
Название детали
Смазочный клапан
Заводской номер
У35615-12.160
Количество на модель
1
№
10
Название детали
Проушина
Заводской номер
У35615-01.525
Количество на модель
1
№
11
Название детали
Сапун
Заводской номер
У35615-04.020
Количество на модель
1
№
12
Название детали
Заглушка
Заводской номер
УДГ1-09.03.002
Количество на модель
2
№
13
Название детали
Заглушка
Заводской номер
УДГ1-09.01.006
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
865Г0115
Количество на модель
4
№
16
Название детали
КОЛЬЦО
Заводской номер
023-028-30-2-2
Количество на модель
1
№
17
Название детали
Фланец
Заводской номер
У35615-04.007
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
У35615-04.006
Количество на модель
1
№
19
Название детали
корпус
Заводской номер
У35615-01.030-01
Количество на модель
1
№
20
Название детали
КОЛЬЦО
Заводской номер
В55
Количество на модель
1
№
21
Название детали
Подшипник
Заводской номер
311
Количество на модель
1
№
22
Название детали
Шестерня
Заводской номер
У35615-01.352-01
Количество на модель
1
№
23
Название детали
ВАЛ
Заводской номер
У35615-01.351
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
У35615-01.304-02
Количество на модель
1
№
25
Название детали
Шестерня
Заводской номер
У35615-01.354-01
Количество на модель
1
№
26
Название детали
Орех
Заводской номер
М48х1,5-6H.05
Количество на модель
1
№
27
Название детали
Стопорная шайба
Заводской номер
У35615-01.058
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
М12-6gx25.56.0115
Количество на модель
5
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | У35615-01.357 | 1 | 1 | 1 | |||
| 2 | прокладка | У35615-01.356 | 2 | 2 | 2 | |||
| 3 | КОЛЬЦО | У35615-01.505 | 1 | 1 | 3 | |||
| 4 | Подшипник | 50411 | 1 | 1 | 4 | |||
| 5 | Шестерня | У35615-01.353-01 | 1 | 1 | 5 | |||
| 6 | Орех | М12-6H.8.35.0115 | 23 | 23 | 6 | |||
| 7 | Шайба | 1265Г0115 | 93 | 93 | 7 | |||
| 8 | Шпилька | М12-6gx55.56.0115 | 20 | 20 | 8 | |||
| 9 | Планка | У35615-04.005 | 1 | 1 | 9 | |||
| 10 | Смазочный клапан | У35615-12.160 | 1 | 1 | 10 | |||
| 11 | Проушина | У35615-01.525 | 1 | 1 | 11 | |||
| 12 | Сапун | У35615-04.020 | 1 | 1 | 12 | |||
| 13 | Заглушка | УДГ1-09.03.002 | 2 | 2 | 13 | |||
| 14 | Заглушка | УДГ1-09.01.006 | 1 | 1 | 14 | |||
| 15 | Болт | М8-6gx20.88.35.0115 | 4 | 4 | 15 | |||
| 16 | Шайба | 865Г0115 | 4 | 4 | 16 | |||
| 17 | КОЛЬЦО | 023-028-30-2-2 | 1 | 1 | 17 | |||
| 18 | Фланец | У35615-04.007 | 1 | 1 | 18 | |||
| 19 | прокладка | У35615-04.006 | 1 | 1 | 19 | |||
| 20 | корпус | У35615-01.030-01 | 1 | 1 | 20 | |||
| 21 | КОЛЬЦО | В55 | 1 | 1 | 21 | |||
| 22 | Подшипник | 311 | 1 | 1 | 22 | |||
| 23 | Шестерня | У35615-01.352-01 | 1 | 1 | 23 | |||
| 24 | ВАЛ | У35615-01.351 | 1 | 1 | 24 | |||
| 25 | Втулка | У35615-01.304-02 | 1 | 1 | 25 | |||
| 26 | Шестерня | У35615-01.354-01 | 1 | 1 | 26 | |||
| 27 | Орех | М48х1,5-6H.05 | 1 | 1 | 27 | |||
| 28 | Стопорная шайба | У35615-01.058 | 1 | 1 | 28 | |||
| 29 | Болт | М12-6gx25.56.0115 | 5 | 5 | 29 |
