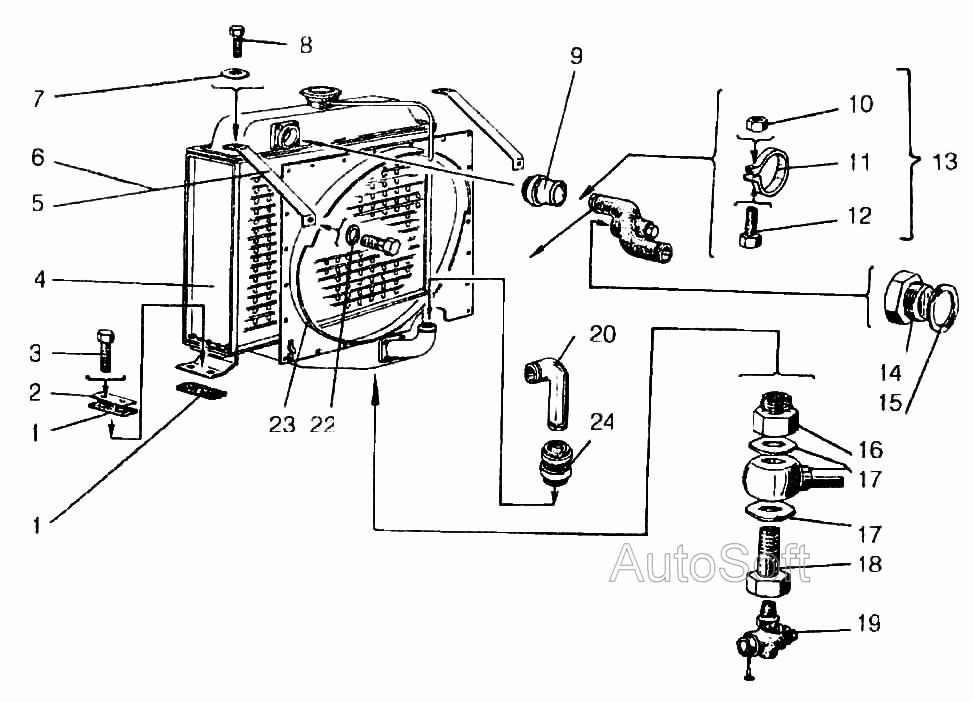

Установка радиатора
100%
Название детали
Пластина
Заводской номер
ТО-18.02.10.021
Количество на модель
4
№
1
Название детали
Пластина
Заводской номер
ТО-18.02.10.013
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
М12х40.7796
Количество на модель
4
№
3
Название детали
Водяной радиатор
Заводской номер
В04.У13003-1
Количество на модель
1
№
4
Название детали
Сгибающая шайба
Заводской номер
ТО-18.02.10.019
Количество на модель
1
№
5
Название детали
Стяжка
Заводской номер
ТО-18.02.10.019-01
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
8х1,4.11371
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
М8х35.7796
Количество на модель
2
№
8
Название детали
Рукав- деталь
Заводской номер
60-72,5-165-3.10362
Количество на модель
2
№
9
Название детали
Орех
Заводской номер
8.5915
Количество на модель
8
№
10
Название детали
Хомут
Заводской номер
ТО-18.02.10.941
Количество на модель
6
№
11
Название детали
Шпилька
Заводской номер
ТСМ 8.26.00.006
Количество на модель
6
№
12
Название детали
Хомут
Заводской номер
ТО-18.02.10.940
Количество на модель
8
№
13
Название детали
Пробка
Заводской номер
ТО-18.02.10.001
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
ТО-18.06.00.233
Количество на модель
2
№
15
Название детали
Блок
Заводской номер
ТО-18.02.10.007
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
ТО-8.08.02.009
Количество на модель
2
№
17
Название детали
Болт
Заводской номер
ТО-18.02.10.006
Количество на модель
1
№
18
Название детали
Краник спускной
Заводской номер
КР2-1А
Количество на модель
1
№
19
Название детали
Патрубок
Заводской номер
ТО-18.02.10.014
Количество на модель
1
№
20
Название детали
Патрубок
Заводской номер
ТО-18.02.10.010
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
12х2.11371
Количество на модель
2
№
22
Название детали
Кожух вентилятора
Заводской номер
ТО-18.02.10.600
Количество на модель
1
№
23
Название детали
Рукав- деталь
Заводской номер
60-72.5-110-3.10362
Количество на модель
2
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластина | ТО-18.02.10.021 | 4 | 4 | 1 | |||
| 2 | Пластина | ТО-18.02.10.013 | 2 | 2 | 2 | |||
| 3 | Болт | М12х40.7796 | 4 | 4 | 3 | |||
| 4 | Водяной радиатор | В04.У13003-1 | 1 | 1 | 4 | |||
| 5 | Сгибающая шайба | ТО-18.02.10.019 | 1 | 1 | 5 | |||
| 6 | Стяжка | ТО-18.02.10.019-01 | 1 | 1 | 6 | |||
| 7 | Шайба | 8х1,4.11371 | 2 | 2 | 7 | |||
| 8 | Болт | М8х35.7796 | 2 | 2 | 8 | |||
| 9 | Рукав- деталь | 60-72,5-165-3.10362 | 2 | 2 | 9 | |||
| 10 | Орех | 8.5915 | 8 | 8 | 10 | |||
| 11 | Хомут | ТО-18.02.10.941 | 6 | 6 | 11 | |||
| 12 | Шпилька | ТСМ 8.26.00.006 | 6 | 6 | 12 | |||
| 13 | Хомут | ТО-18.02.10.940 | 8 | 8 | 13 | |||
| 14 | Пробка | ТО-18.02.10.001 | 2 | 2 | 14 | |||
| 15 | Шайба | ТО-18.06.00.233 | 2 | 2 | 15 | |||
| 16 | Блок | ТО-18.02.10.007 | 1 | 1 | 16 | |||
| 17 | Шайба | ТО-8.08.02.009 | 2 | 2 | 17 | |||
| 18 | Болт | ТО-18.02.10.006 | 1 | 1 | 18 | |||
| 19 | Краник спускной | КР2-1А | 1 | 1 | 19 | |||
| 20 | Патрубок | ТО-18.02.10.014 | 1 | 1 | 20 | |||
| 21 | Патрубок | ТО-18.02.10.010 | 1 | 1 | 21 | |||
| 22 | Шайба | 12х2.11371 | 2 | 2 | 22 | |||
| 23 | Кожух вентилятора | ТО-18.02.10.600 | 1 | 1 | 23 | |||
| 24 | Рукав- деталь | 60-72.5-110-3.10362 | 2 | 2 | 24 |
