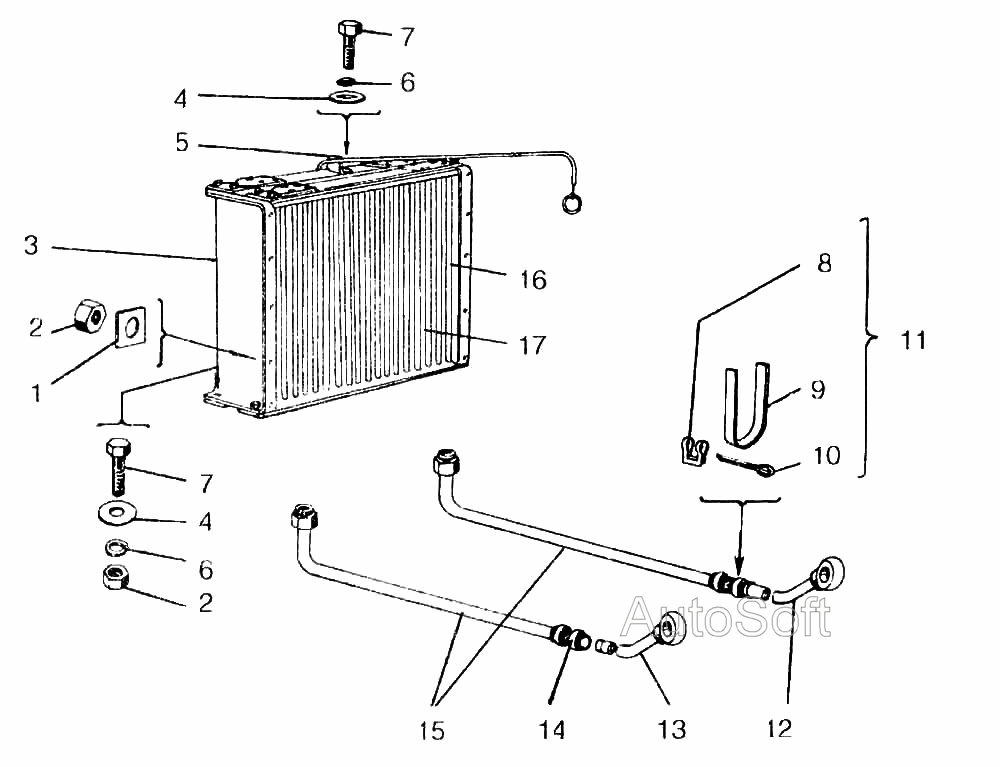

Установка радиатора
100%
Название детали
Сгибающая шайба
Заводской номер
ТО-18.02.10.019
Количество на модель
6
№
1
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
14
№
2
Название детали
Кронштейн
Заводской номер
ТО-18.02.10.017-01
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
8х1.4 11371
Количество на модель
7
№
4
Название детали
Направляющая
Заводской номер
ТО-18.02.10.110
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
14
№
6
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
14
№
7
Название детали
Серьга
Заводской номер
ТО-18.02.02.601
Количество на модель
1
№
8
Название детали
Лента
Заводской номер
ТО-18.02.02.603
Количество на модель
1
№
9
Название детали
Шплинт
Заводской номер
ТО-18.02.02.602
Количество на модель
1
№
10
Название детали
Хомут
Заводской номер
ТО-18.02.02.600-01
Количество на модель
2
№
11
Название детали
Маслопровод
Заводской номер
ТО-18.02.10.930
Количество на модель
1
№
12
Название детали
Маслопровод
Заводской номер
ТО-18.02.10.400
Количество на модель
1
№
13
Название детали
Рукав- деталь
Заводской номер
20 29-100.10362
Количество на модель
2
№
14
Название детали
Маслопровод
Заводской номер
ТО-18.02.10.900
Количество на модель
2
№
15
Название детали
Кронштейн
Заводской номер
ТО-18-02.10.017
Количество на модель
1
№
16
Название детали
Радиатор масляный
Заводской номер
М04 08.002 -2
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сгибающая шайба | ТО-18.02.10.019 | 6 | 6 | 1 | |||
| 2 | Гайка | М8.5915 | 14 | 14 | 2 | |||
| 3 | Кронштейн | ТО-18.02.10.017-01 | 1 | 1 | 3 | |||
| 4 | Шайба | 8х1.4 11371 | 7 | 7 | 4 | |||
| 5 | Направляющая | ТО-18.02.10.110 | 1 | 1 | 5 | |||
| 6 | Шайба | 8.6402 | 14 | 14 | 6 | |||
| 7 | Болт | М8х25.7796 | 14 | 14 | 7 | |||
| 8 | Серьга | ТО-18.02.02.601 | 1 | 1 | 8 | |||
| 9 | Лента | ТО-18.02.02.603 | 1 | 1 | 9 | |||
| 10 | Шплинт | ТО-18.02.02.602 | 1 | 1 | 10 | |||
| 11 | Хомут | ТО-18.02.02.600-01 | 2 | 2 | 11 | |||
| 12 | Маслопровод | ТО-18.02.10.930 | 1 | 1 | 12 | |||
| 13 | Маслопровод | ТО-18.02.10.400 | 1 | 1 | 13 | |||
| 14 | Рукав- деталь | 20 29-100.10362 | 2 | 2 | 14 | |||
| 15 | Маслопровод | ТО-18.02.10.900 | 2 | 2 | 15 | |||
| 16 | Кронштейн | ТО-18-02.10.017 | 1 | 1 | 16 | |||
| 17 | Радиатор масляный | М04 08.002 -2 | 2 | 2 | 17 |
