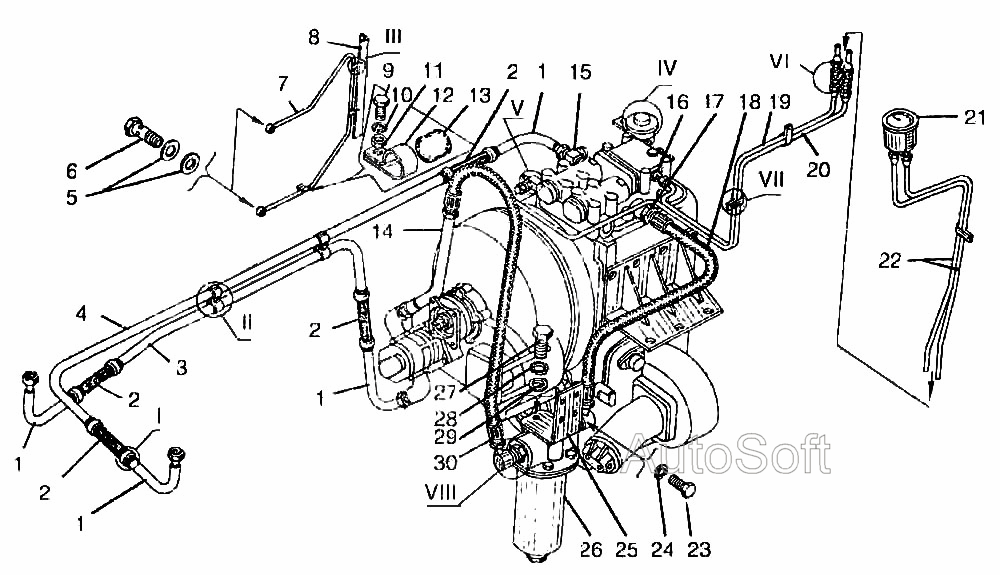

Гидросистема ГМП
100%
Название детали
Трубопровод
Заводской номер
ТО-18А.07.00.170
Количество на модель
4
№
1
Название детали
Рукав (L=)
Заводской номер
32-42-16.10362
Количество на модель
4
№
2
Название детали
Труба
Заводской номер
ТО-18А.07.00.251
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
ТО-18А.07.00.131
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
ТМ-59.1300-06
Количество на модель
4
№
5
Название детали
Болт поворотный
Заводской номер
ТМ-59М.10.30.002
Количество на модель
2
№
6
Название детали
Маслоуказатель
Заводской номер
ТО-18А.07.00.600
Количество на модель
1
№
7
Название детали
Козырек
Заводской номер
ТО-18А.07.00.001
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М6х16.7798
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
1
№
10
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
ТО-18А.11.00.009
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
500-1104540
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
ТО-18А.07.00.120
Количество на модель
1
№
14
Название детали
Тройник
Заводской номер
ТО-18А.07.00.002
Количество на модель
1
№
15
Название детали
Штуцер ввертный
Заводской номер
ТО-18.07.00.004
Количество на модель
2
№
16
Название детали
Штуцер
Заводской номер
ТО-18.08.00.004
Количество на модель
1
№
17
Название детали
Рукав
Заводской номер
РВД 16х550-73
Количество на модель
1
№
18
Название детали
Рукав
Заводской номер
РВД 16х550-Т
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
ТО-18А.07.00.100-02
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
ТО-18А.07.00.100-01
Количество на модель
1
№
20
Название детали
Манометр
Заводской номер
11.02.38.30.1701
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
ТО-18А.18.00.110
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
4
№
24
Название детали
Кронштейн
Заводской номер
ТО-18.06.01.001
Количество на модель
1
№
25
Название детали
Фильтр
Заводской номер
1.1.32-25/16
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М12х25.7796
Количество на модель
2
№
27
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
12.11371
Количество на модель
2
№
29
Название детали
Рукав
Заводской номер
РЕД20х850УЭ
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | ТО-18А.07.00.170 | 4 | 4 | 1 | |||
| 2 | Рукав (L=) | 32-42-16.10362 | 4 | 4 | 2 | |||
| 3 | Труба | ТО-18А.07.00.251 | 1 | 1 | 3 | |||
| 4 | Труба | ТО-18А.07.00.131 | 1 | 1 | 4 | |||
| 5 | прокладка | ТМ-59.1300-06 | 4 | 4 | 5 | |||
| 6 | Болт поворотный | ТМ-59М.10.30.002 | 2 | 2 | 6 | |||
| 7 | Маслоуказатель | ТО-18А.07.00.600 | 1 | 1 | 7 | |||
| 8 | Козырек | ТО-18А.07.00.001 | 1 | 1 | 8 | |||
| 9 | Болт | М6х16.7798 | 1 | 1 | 9 | |||
| 10 | Шайба | 6.6402 | 1 | 1 | 10 | |||
| 11 | Орех | М6.5915 | 1 | 1 | 11 | |||
| 12 | Хомут | ТО-18А.11.00.009 | 1 | 1 | 12 | |||
| 13 | Втулка | 500-1104540 | 1 | 1 | 13 | |||
| 14 | Трубопровод | ТО-18А.07.00.120 | 1 | 1 | 14 | |||
| 15 | Тройник | ТО-18А.07.00.002 | 1 | 1 | 15 | |||
| 16 | Штуцер ввертный | ТО-18.07.00.004 | 2 | 2 | 16 | |||
| 17 | Штуцер | ТО-18.08.00.004 | 1 | 1 | 17 | |||
| 18 | Рукав | РВД 16х550-73 | 1 | 1 | 18 | |||
| 18 | Рукав | РВД 16х550-Т | 1 | 1 | 18 | |||
| 19 | Трубопровод | ТО-18А.07.00.100-02 | 1 | 1 | 19 | |||
| 20 | Трубопровод | ТО-18А.07.00.100-01 | 1 | 1 | 20 | |||
| 21 | Манометр | 11.02.38.30.1701 | 1 | 1 | 21 | |||
| 22 | Трубопровод | ТО-18А.18.00.110 | 2 | 2 | 22 | |||
| 23 | Болт | М10х20.7796 | 4 | 4 | 23 | |||
| 24 | Шайба | 10.6402 | 4 | 4 | 24 | |||
| 25 | Кронштейн | ТО-18.06.01.001 | 1 | 1 | 25 | |||
| 26 | Фильтр | 1.1.32-25/16 | 1 | 1 | 26 | |||
| 27 | Болт | М12х25.7796 | 2 | 2 | 27 | |||
| 28 | Шайба | 12.6402 | 2 | 2 | 28 | |||
| 29 | Шайба | 12.11371 | 2 | 2 | 29 | |||
| 30 | Рукав | РЕД20х850УЭ | 1 | 1 | 30 |
