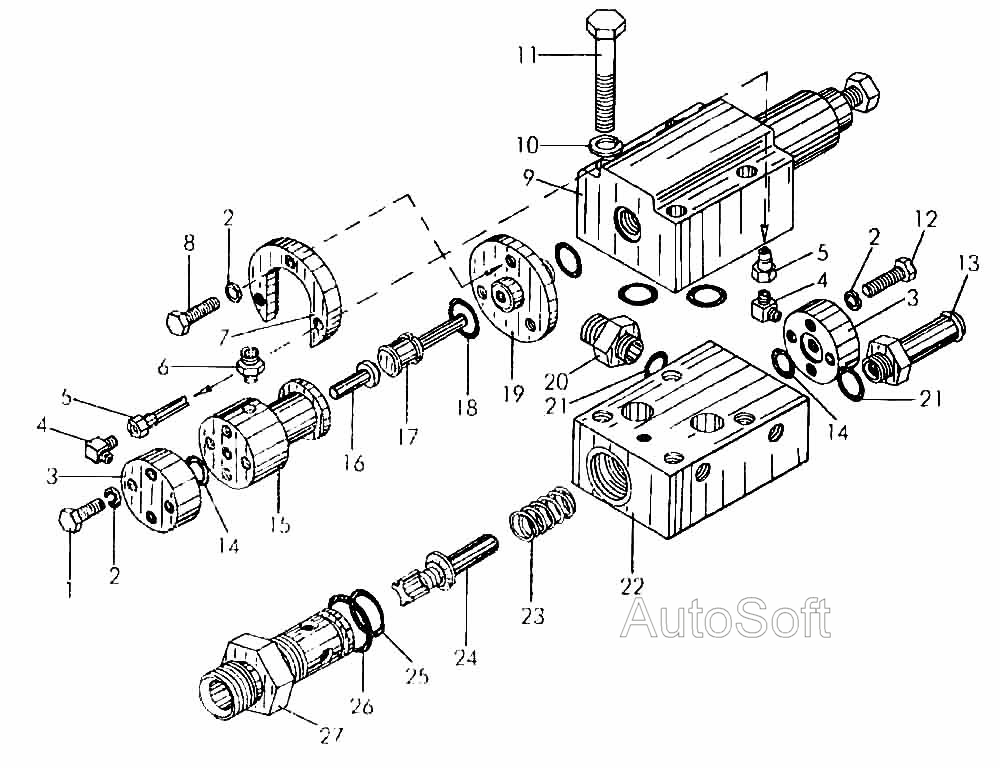

Клапан
100%
Название детали
Болт
Заводской номер
М8х30.7796
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
8.64021
Количество на модель
7
№
2
Название детали
Фланец
Заводской номер
ТО-28.30.10.002
Количество на модель
2
№
3
Название детали
Угольник
Заводской номер
ТО-28.30.10.003
Количество на модель
2
№
4
Название детали
Трубопровод
Заводской номер
ТО-28.30.10.300
Количество на модель
1
№
5
Название детали
Штуцер
Заводской номер
ТО-28.29.10.001
Количество на модель
1
№
6
Название детали
Фланец
Заводской номер
ТО-28.30.10.103
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
3
№
8
Название детали
Гидроклапан давления
Заводской номер
ПГ654-34М
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
М12х70.7796
Количество на модель
4
№
11
Название детали
Штуцер
Заводской номер
ТО-28.08.38.000
Количество на модель
1
№
13
Название детали
КОЛЬЦО
Заводской номер
012-016-25.9833
Количество на модель
2
№
14
Название детали
корпус
Заводской номер
ТО-28.30.10.106
Количество на модель
1
№
15
Название детали
Плунжер
Заводской номер
ТО-28.30.10.105
Количество на модель
1
№
16
Название детали
Толкатель
Заводской номер
ТО-28.30.10.104
Количество на модель
1
№
17
Название детали
КОЛЬЦО
Заводской номер
024-030-36.9833
Количество на модель
1
№
18
Название детали
Фланец
Заводской номер
ТО-28.30.10.102
Количество на модель
1
№
19
Название детали
Штуцер
Заводской номер
ТО-28.08.00.022
Количество на модель
2
№
20
Название детали
КОЛЬЦО
Заводской номер
019-023-25.9833
Количество на модель
2
№
21
Название детали
Тарелка
Заводской номер
ТО-28.30.10.001
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
ТО-28.08.25.007
Количество на модель
1
№
23
Название детали
Клапан
Заводской номер
ТО-28.08.25.003
Количество на модель
1
№
24
Название детали
КОЛЬЦО
Заводской номер
023-028-30.9833
Количество на модель
1
№
25
Название детали
КОЛЬЦО
Заводской номер
029-035-36.9833
Количество на модель
1
№
26
Название детали
Седло
Заводской номер
ТО-28.30.10.005
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8х30.7796 | 4 | 4 | 1 | |||
| 2 | Шайба | 8.64021 | 7 | 7 | 2 | |||
| 3 | Фланец | ТО-28.30.10.002 | 2 | 2 | 3 | |||
| 4 | Угольник | ТО-28.30.10.003 | 2 | 2 | 4 | |||
| 5 | Трубопровод | ТО-28.30.10.300 | 1 | 1 | 5 | |||
| 6 | Штуцер | ТО-28.29.10.001 | 1 | 1 | 6 | |||
| 7 | Фланец | ТО-28.30.10.103 | 1 | 1 | 7 | |||
| 8 | Болт | М8х20.7796 | 3 | 3 | 8 | |||
| 9 | Гидроклапан давления | ПГ654-34М | 1 | 1 | 9 | |||
| 10 | Шайба | 12.6402 | 4 | 4 | 10 | |||
| 11 | Болт | М12х70.7796 | 4 | 4 | 11 | |||
| 13 | Штуцер | ТО-28.08.38.000 | 1 | 1 | 13 | |||
| 14 | КОЛЬЦО | 012-016-25.9833 | 2 | 2 | 14 | |||
| 15 | корпус | ТО-28.30.10.106 | 1 | 1 | 15 | |||
| 16 | Плунжер | ТО-28.30.10.105 | 1 | 1 | 16 | |||
| 17 | Толкатель | ТО-28.30.10.104 | 1 | 1 | 17 | |||
| 18 | КОЛЬЦО | 024-030-36.9833 | 1 | 1 | 18 | |||
| 19 | Фланец | ТО-28.30.10.102 | 1 | 1 | 19 | |||
| 20 | Штуцер | ТО-28.08.00.022 | 2 | 2 | 20 | |||
| 21 | КОЛЬЦО | 019-023-25.9833 | 2 | 2 | 21 | |||
| 22 | Тарелка | ТО-28.30.10.001 | 1 | 1 | 22 | |||
| 23 | Пружина | ТО-28.08.25.007 | 1 | 1 | 23 | |||
| 24 | Клапан | ТО-28.08.25.003 | 1 | 1 | 24 | |||
| 25 | КОЛЬЦО | 023-028-30.9833 | 1 | 1 | 25 | |||
| 26 | КОЛЬЦО | 029-035-36.9833 | 1 | 1 | 26 | |||
| 27 | Седло | ТО-28.30.10.005 | 1 | 1 | 27 |
