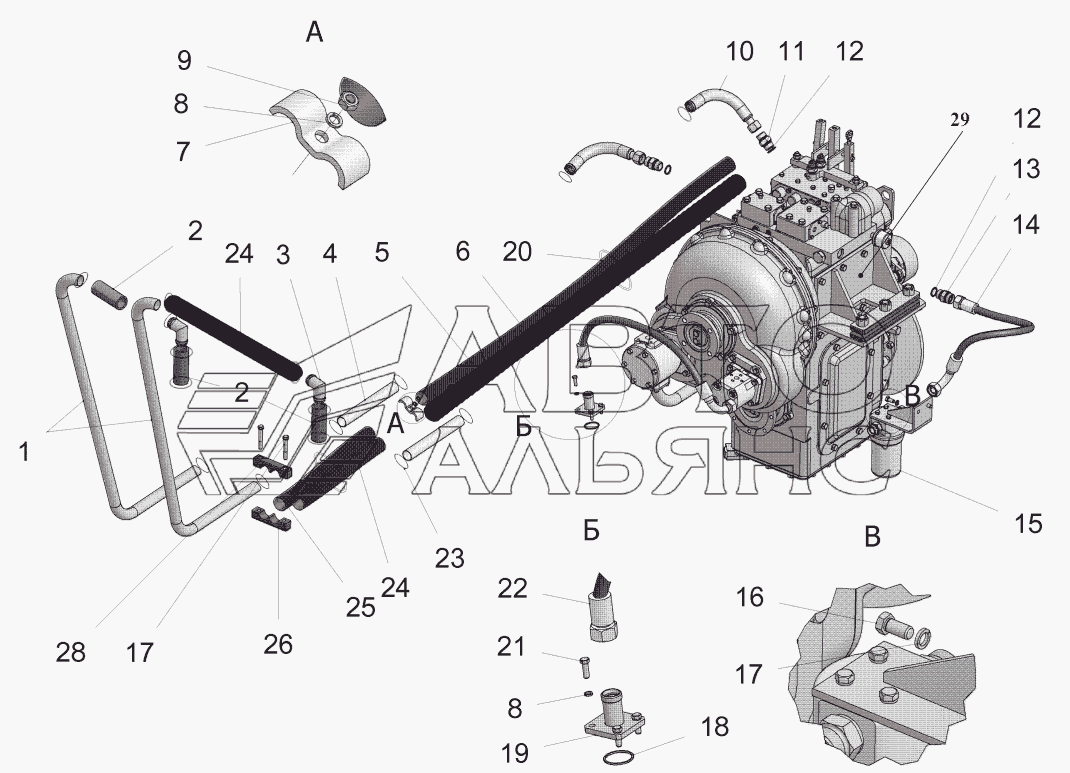

Гидросистема гидромеханической передачи 350.07.00.000
100%
Название детали
Труба
Заводской номер
350.07.00.001
Количество на модель
2
№
1
Название детали
Рукав
Заводской номер
32x43
Количество на модель
3
№
2
Название детали
Угольник
Заводской номер
ТО-18Б.77.00.020СБ
Количество на модель
2
№
3
Название детали
Труба
Заводской номер
ТО-28А.07.00.005
Количество на модель
2
№
4
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
5
№
8
Название детали
Орех
Заводской номер
М8-6Н.6.0115
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
ТО-18А.07.00.170СБ
Количество на модель
2
№
10
Название детали
Штуцер
Заводской номер
ТО-18.08.00.004
Количество на модель
2
№
11
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
3
№
12
Название детали
Штуцер
Заводской номер
УДГ1-01.01.011
Количество на модель
1
№
13
Название детали
Рукав
Заводской номер
2SNNP20x650А80А81
Количество на модель
1
№
14
Название детали
Фильтр магистральный
Заводской номер
ТО-28А.07.07.000
Количество на модель
1
№
15
Название детали
Фильтр магистральный
Заводской номер
ТО-28А.07.05.000
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
M10-6gx20.88.0115
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
17
Название детали
Кольцо
Заводской номер
040-045-30-2-2
Количество на модель
1
№
18
Название детали
Переходник
Заводской номер
451-38.02.110СБ
Количество на модель
1
№
19
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
M8-6gx25.56.0115
Количество на модель
4
№
21
Название детали
Рукав
Заводской номер
2SNNP20x850А80А80
Количество на модель
1
№
22
Название детали
Рукав
Заводской номер
2SNNP20x800А80А81
Количество на модель
1
№
22
Название детали
Зажим
Заводской номер
TORRO35-50/9-C7W2
Количество на модель
16
№
23
Название детали
Рукав
Заводской номер
32x43ГОСТ10362-76
Количество на модель
1
№
24
Название детали
Колодка
Заводской номер
ТО-28А.07.02.000СБ
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
M10-6gx70.56.0115
Количество на модель
2
№
28
Название детали
Передача гидромеханическая унифицированная
Заводской номер
У35.615-00.000-14
Количество на модель
1
№
29
Название детали
Передача гидромеханическая унифицированная
Заводской номер
У35.615-00.000-09
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | 350.07.00.001 | 2 | 2 | 1 | |||
| 2 | Рукав | 32x43 | 3 | 3 | 2 | |||
| 3 | Угольник | ТО-18Б.77.00.020СБ | 2 | 2 | 3 | |||
| 4 | Труба | ТО-28А.07.00.005 | 2 | 2 | 4 | |||
| 7 | Скоба | ТО-18.06.00.025 | 1 | 1 | 7 | |||
| 8 | Шайба | 8.65Г.0115 | 5 | 5 | 8 | |||
| 9 | Орех | М8-6Н.6.0115 | 1 | 1 | 9 | |||
| 10 | Трубопровод | ТО-18А.07.00.170СБ | 2 | 2 | 10 | |||
| 11 | Штуцер | ТО-18.08.00.004 | 2 | 2 | 11 | |||
| 12 | Кольцо | 024-029-30-2-2 | 3 | 3 | 12 | |||
| 13 | Штуцер | УДГ1-01.01.011 | 1 | 1 | 13 | |||
| 14 | Рукав | 2SNNP20x650А80А81 | 1 | 1 | 14 | |||
| 15 | Фильтр магистральный | ТО-28А.07.07.000 | 1 | 1 | 15 | |||
| 15 | Фильтр магистральный | ТО-28А.07.05.000 | 1 | 1 | 15 | |||
| 16 | Болт | M10-6gx20.88.0115 | 2 | 2 | 16 | |||
| 17 | Шайба | 10.65Г.0115 | 4 | 4 | 17 | |||
| 18 | Кольцо | 040-045-30-2-2 | 1 | 1 | 18 | |||
| 19 | Переходник | 451-38.02.110СБ | 1 | 1 | 19 | |||
| 20 | Кабельная стяжка | TKUV30/8 | 2 | 2 | 20 | |||
| 21 | Болт | M8-6gx25.56.0115 | 4 | 4 | 21 | |||
| 22 | Рукав | 2SNNP20x850А80А80 | 1 | 1 | 22 | |||
| 22 | Рукав | 2SNNP20x800А80А81 | 1 | 1 | 22 | |||
| 23 | Зажим | TORRO35-50/9-C7W2 | 16 | 16 | 23 | |||
| 24 | Рукав | 32x43ГОСТ10362-76 | 1 | 1 | 24 | |||
| 26 | Колодка | ТО-28А.07.02.000СБ | 2 | 2 | 26 | |||
| 28 | Болт | M10-6gx70.56.0115 | 2 | 2 | 28 | |||
| 29 | Передача гидромеханическая унифицированная | У35.615-00.000-14 | 1 | 1 | 29 | |||
| 29 | Передача гидромеханическая унифицированная | У35.615-00.000-09 | 1 | 1 | 29 |
