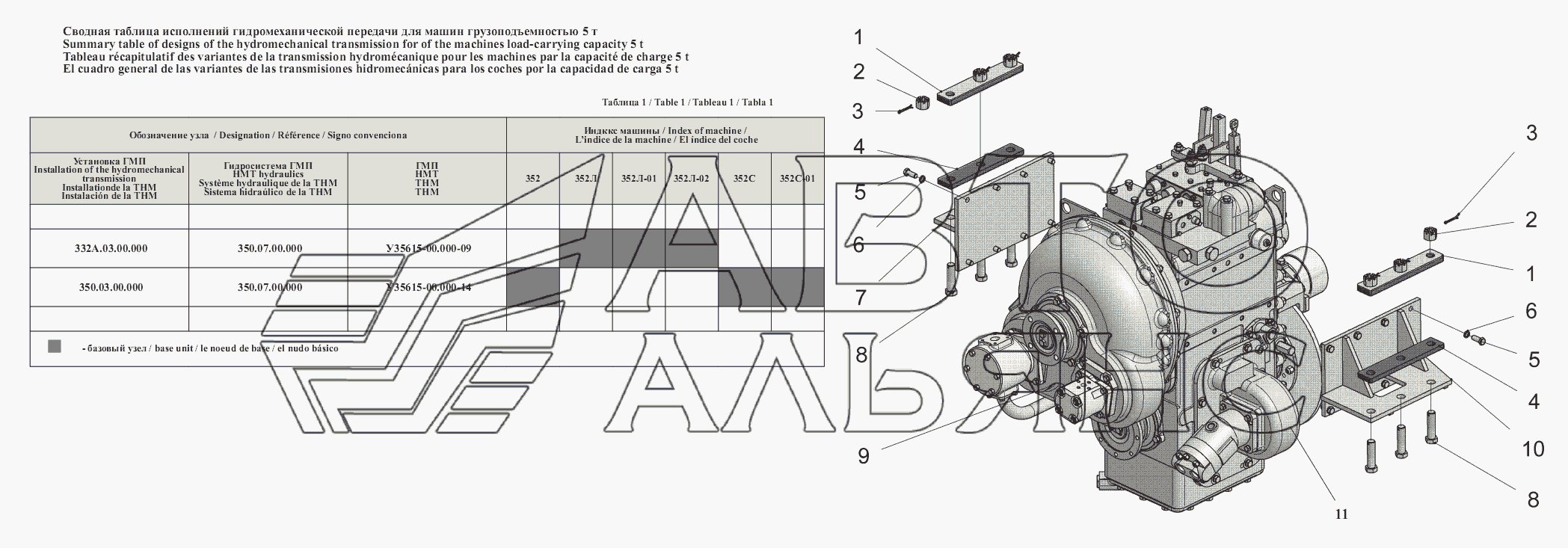

Установка гидромеханической передачи 332А.03.00.000, 350.03.00.000
100%
Название детали
Тарелка
Заводской номер
ТО-18Б.74.00.100
Количество на модель
2
№
1
Название детали
Орех
Заводской номер
М20-6Н.8.35.0115
Количество на модель
6
№
2
Название детали
Шплинт
Заводской номер
4х40.019
Количество на модель
6
№
3
Название детали
Планка
Заводской номер
ТО-18Б.74.00.002
Количество на модель
2
№
4
Название детали
Болт
Заводской номер
M12-6gx30.88.35.0115
Количество на модель
16
№
5
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
16
№
6
Название детали
Кронштейн
Заводской номер
ТО-18.03.00.200
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
2M20-6gx75.109.40X.0115
Количество на модель
6
№
8
Название детали
Передача гидромеханическая унифицированная
Заводской номер
У35615-00.000-09
Количество на модель
1
№
9
Название детали
Передача гидромеханическая унифицированная
Заводской номер
У35615-00.000-14
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
ТО-18.03.00.100
Количество на модель
1
№
10
Название детали
РОМ на аварийный насос
Заводской номер
ТО-18.03.01.000-01
Количество на модель
1
№
11
Название детали
РОМ на аварийный насос
Заводской номер
342РЛ.03.01.000
Количество на модель
1
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Тарелка | ТО-18Б.74.00.100 | 2 | 2 | 1 | |||
| 2 | Орех | М20-6Н.8.35.0115 | 6 | 6 | 2 | |||
| 3 | Шплинт | 4х40.019 | 6 | 6 | 3 | |||
| 4 | Планка | ТО-18Б.74.00.002 | 2 | 2 | 4 | |||
| 5 | Болт | M12-6gx30.88.35.0115 | 16 | 16 | 5 | |||
| 6 | Шайба | 12.65Г.0115 | 16 | 16 | 6 | |||
| 7 | Кронштейн | ТО-18.03.00.200 | 1 | 1 | 7 | |||
| 8 | Болт | 2M20-6gx75.109.40X.0115 | 6 | 6 | 8 | |||
| 9 | Передача гидромеханическая унифицированная | У35615-00.000-09 | 1 | 1 | 9 | |||
| 9 | Передача гидромеханическая унифицированная | У35615-00.000-14 | 1 | 1 | 9 | |||
| 10 | Кронштейн | ТО-18.03.00.100 | 1 | 1 | 10 | |||
| 11 | РОМ на аварийный насос | ТО-18.03.01.000-01 | 1 | 1 | 11 | |||
| 11 | РОМ на аварийный насос | 342РЛ.03.01.000 | 1 | 1 | 11 |
