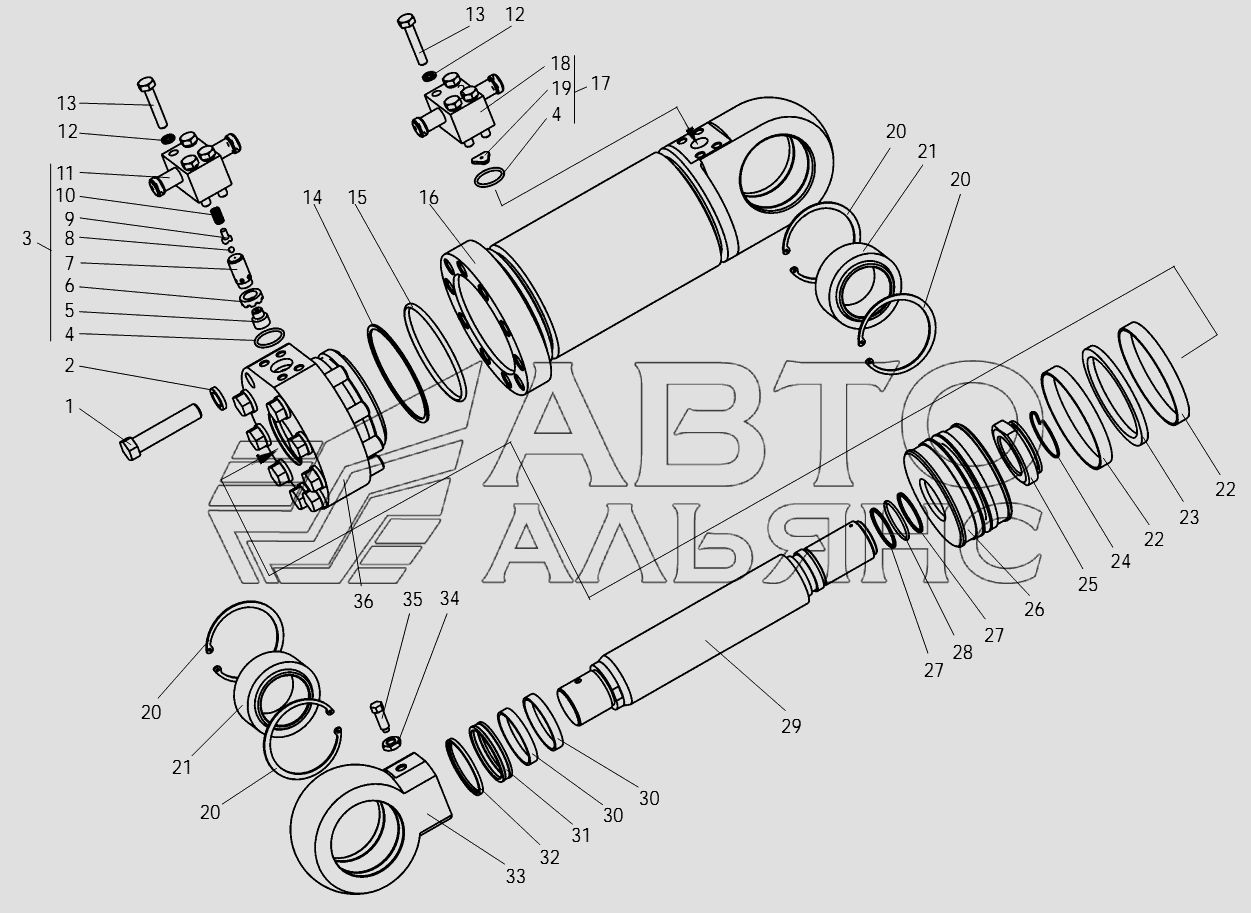

Гидроцилиндр-
100%
Название детали
Болт
Заводской номер
ЦШ125063-00.005
Количество на модель
9
№
1
Название детали
Шайба
Заводской номер
18.65Г.0115
Количество на модель
9
№
2
Название детали
Клапан подпорный
Заводской номер
451.62.00.100-01
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
2
№
4
Название детали
Седло
Заводской номер
451.62.00.108
Количество на модель
1
№
5
Название детали
Тарелка
Заводской номер
451.62.00.109
Количество на модель
1
№
6
Название детали
Стакан
Заводской номер
451.62.00.106
Количество на модель
1
№
7
Название детали
Шар
Заводской номер
6-100
Количество на модель
1
№
8
Название детали
Демпфер
Заводской номер
451.62.00.102
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
451.62.00.105
Количество на модель
1
№
10
Название детали
корпус
Заводской номер
451.62.00.120-01
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
8
№
12
Название детали
Болт
Заводской номер
M10-6gx55.88.35.0115
Количество на модель
8
№
13
Название детали
Кольцо защитное
Заводской номер
ЦШ125063-00.006
Количество на модель
1
№
14
Название детали
Кольцо- -
Заводской номер
115-125-58-2-2
Количество на модель
1
№
15
Название детали
корпус
Заводской номер
451.62.00.150-01
Количество на модель
1
№
16
Название детали
Клапан замедлительный
Заводской номер
451.62.00.130-01
Количество на модель
1
№
17
Название детали
корпус
Заводской номер
451.62.00.140-01
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
451.62.00.134
Количество на модель
1
№
19
Название детали
КОЛЬЦО
Заводской номер
В90
Количество на модель
4
№
20
Название детали
Подшипник
Заводской номер
ШС60
Количество на модель
2
№
21
Название детали
Подшипник ШСЛ
Заводской номер
ШСЛ60
Количество на модель
2
№
21
Название детали
КОЛЬЦО
Заводской номер
24130961KB125-120-14,8
Количество на модель
2
№
22
Название детали
Уплотнение поршневое
Заводской номер
466516SIMKO300125-104-7.8
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
ЦШ125063-00.004
Количество на модель
1
№
24
Название детали
Контргайка
Заводской номер
ЦШ125063-00.003
Количество на модель
1
№
25
Название детали
Поршень
Заводской номер
451.65.00.002
Количество на модель
1
№
26
Название детали
Кольцо защитное
Заводской номер
ЦШ125063-00.007
Количество на модель
2
№
27
Название детали
Кольцо
Заводской номер
045-050-30-2-2
Количество на модель
1
№
28
Название детали
Шток
Заводской номер
451.62.00.002-01
Количество на модель
1
№
29
Название детали
Кольцо опорно- направляющее штоковое
Заводской номер
24131045SB063-068-9,6
Количество на модель
2
№
30
Название детали
Уплотнение штоковое
Заводской номер
325758KI310063-071-8.0
Количество на модель
1
№
31
Название детали
Грязесъемник
Заводской номер
86194ASOB063-071-4-7
Количество на модель
1
№
32
Название детали
Проушина
Заводской номер
451.62.00.001
Количество на модель
1
№
33
Название детали
Гайка
Заводской номер
М10-6Н.04.0115
Количество на модель
1
№
34
Название детали
Винт
Заводской номер
В.М10-6gx30.14Н.0115
Количество на модель
1
№
35
Название детали
Крышка
Заводской номер
451.65.00.001
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | ЦШ125063-00.005 | 9 | 9 | 1 | |||
| 2 | Шайба | 18.65Г.0115 | 9 | 9 | 2 | |||
| 3 | Клапан подпорный | 451.62.00.100-01 | 1 | 1 | 3 | |||
| 4 | Кольцо | 030-035-30-2-2 | 2 | 2 | 4 | |||
| 5 | Седло | 451.62.00.108 | 1 | 1 | 5 | |||
| 6 | Тарелка | 451.62.00.109 | 1 | 1 | 6 | |||
| 7 | Стакан | 451.62.00.106 | 1 | 1 | 7 | |||
| 8 | Шар | 6-100 | 1 | 1 | 8 | |||
| 9 | Демпфер | 451.62.00.102 | 1 | 1 | 9 | |||
| 10 | Пружина | 451.62.00.105 | 1 | 1 | 10 | |||
| 11 | корпус | 451.62.00.120-01 | 1 | 1 | 11 | |||
| 12 | Шайба | 10.65Г.0115 | 8 | 8 | 12 | |||
| 13 | Болт | M10-6gx55.88.35.0115 | 8 | 8 | 13 | |||
| 14 | Кольцо защитное | ЦШ125063-00.006 | 1 | 1 | 14 | |||
| 15 | Кольцо- - | 115-125-58-2-2 | 1 | 1 | 15 | |||
| 16 | корпус | 451.62.00.150-01 | 1 | 1 | 16 | |||
| 17 | Клапан замедлительный | 451.62.00.130-01 | 1 | 1 | 17 | |||
| 18 | корпус | 451.62.00.140-01 | 1 | 1 | 18 | |||
| 19 | Шайба | 451.62.00.134 | 1 | 1 | 19 | |||
| 20 | КОЛЬЦО | В90 | 4 | 4 | 20 | |||
| 21 | Подшипник | ШС60 | 2 | 2 | 21 | |||
| 21 | Подшипник ШСЛ | ШСЛ60 | 2 | 2 | 21 | |||
| 22 | КОЛЬЦО | 24130961KB125-120-14,8 | 2 | 2 | 22 | |||
| 23 | Уплотнение поршневое | 466516SIMKO300125-104-7.8 | 1 | 1 | 23 | |||
| 24 | КОЛЬЦО | ЦШ125063-00.004 | 1 | 1 | 24 | |||
| 25 | Контргайка | ЦШ125063-00.003 | 1 | 1 | 25 | |||
| 26 | Поршень | 451.65.00.002 | 1 | 1 | 26 | |||
| 27 | Кольцо защитное | ЦШ125063-00.007 | 2 | 2 | 27 | |||
| 28 | Кольцо | 045-050-30-2-2 | 1 | 1 | 28 | |||
| 29 | Шток | 451.62.00.002-01 | 1 | 1 | 29 | |||
| 30 | Кольцо опорно- направляющее штоковое | 24131045SB063-068-9,6 | 2 | 2 | 30 | |||
| 31 | Уплотнение штоковое | 325758KI310063-071-8.0 | 1 | 1 | 31 | |||
| 32 | Грязесъемник | 86194ASOB063-071-4-7 | 1 | 1 | 32 | |||
| 33 | Проушина | 451.62.00.001 | 1 | 1 | 33 | |||
| 34 | Гайка | М10-6Н.04.0115 | 1 | 1 | 34 | |||
| 35 | Винт | В.М10-6gx30.14Н.0115 | 1 | 1 | 35 | |||
| 36 | Крышка | 451.65.00.001 | 1 | 1 | 36 |
