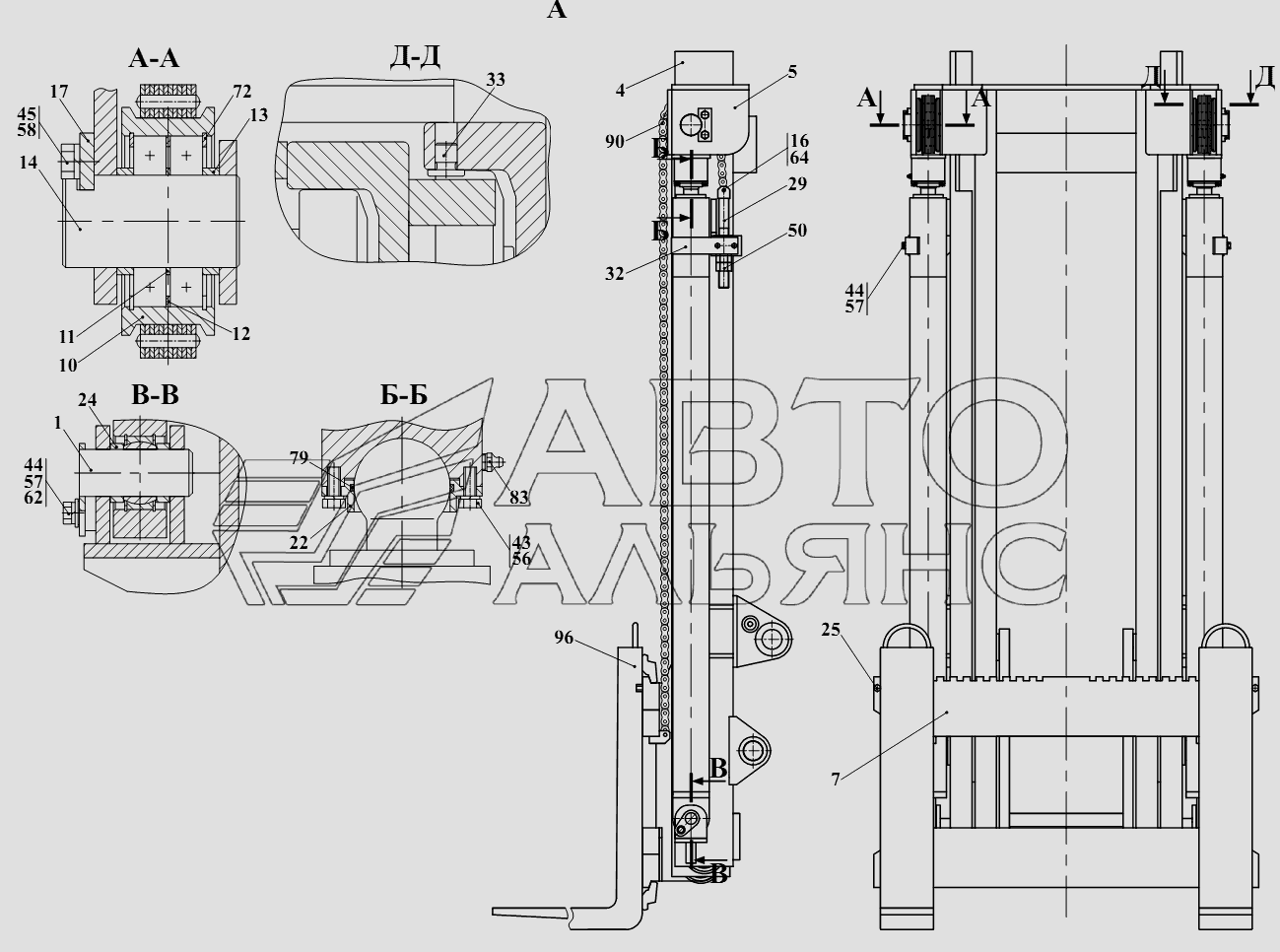

Грузоподъемник А.
100%
Название детали
Палец
Заводской номер
451.61.40.000
Количество на модель
2
№
1
Название детали
Фиксированная рама
Заводской номер
451А.60.03.100
Количество на модель
1
№
4
Название детали
Мобильная рама
Заводской номер
451А.60.03.200
Количество на модель
1
№
5
Название детали
Карета
Заводской номер
451А.60.03.400
Количество на модель
1
№
7
Название детали
Ролик
Заводской номер
451.61.00.001
Количество на модель
2
№
10
Название детали
КОЛЬЦО
Заводской номер
451.61.00.002
Количество на модель
2
№
11
Название детали
КОЛЬЦО
Заводской номер
451.61.00.003
Количество на модель
2
№
12
Название детали
Втулка
Заводской номер
451.61.00.004
Количество на модель
4
№
13
Название детали
Вот
Заводской номер
451.61.00.005
Количество на модель
2
№
14
Название детали
Вот
Заводской номер
451.61.00.007
Количество на модель
4
№
16
Название детали
Оседержатель
Заводской номер
451.61.00.008
Количество на модель
2
№
17
Название детали
Крышка
Заводской номер
451.61.00.014
Количество на модель
2
№
22
Название детали
Втулка
Заводской номер
451.61.00.019
Количество на модель
4
№
24
Название детали
Упор
Заводской номер
451.61.00.021
Количество на модель
2
№
25
Название детали
Натяжитель
Заводской номер
451А.60.01.007
Количество на модель
2
№
29
Название детали
Скоба
Заводской номер
451А.60.03.001
Количество на модель
2
№
32
Название детали
Упор
Заводской номер
451А.60.03.002
Количество на модель
4
№
33
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
8
№
43
Название детали
Болт
Заводской номер
M12-6gx20.88.35.0115
Количество на модель
6
№
44
Название детали
Болт
Заводской номер
M16-6gx30.88.35.0115
Количество на модель
4
№
45
Название детали
Орех
Заводской номер
M30x2-6H.8.35.0115
Количество на модель
4
№
50
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
56
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
6
№
57
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
58
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
2
№
62
Название детали
Шплинт
Заводской номер
2x20.019
Количество на модель
4
№
64
Название детали
КОЛЬЦО
Заводской номер
В120
Количество на модель
4
№
72
Название детали
Подшипник
Заводской номер
180213
Количество на модель
4
№
75
Название детали
Кольцо
Заводской номер
060-065-30-2-2
Количество на модель
2
№
79
Название детали
Масленка
Заводской номер
1.3.Ц6.хр
Количество на модель
2
№
83
Название детали
Цепь
Заводской номер
П-25,4-217-5-3
Количество на модель
2
№
90
Название детали
Вила
Заводской номер
4А150x65x12002500/600
Количество на модель
2
№
96
Название детали
Гидроцилиндр
Заводской номер
CN-26-16-80/1576
Количество на модель
2
№
97
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Палец | 451.61.40.000 | 2 | 2 | 1 | |||
| 4 | Фиксированная рама | 451А.60.03.100 | 1 | 1 | 4 | |||
| 5 | Мобильная рама | 451А.60.03.200 | 1 | 1 | 5 | |||
| 7 | Карета | 451А.60.03.400 | 1 | 1 | 7 | |||
| 10 | Ролик | 451.61.00.001 | 2 | 2 | 10 | |||
| 11 | КОЛЬЦО | 451.61.00.002 | 2 | 2 | 11 | |||
| 12 | КОЛЬЦО | 451.61.00.003 | 2 | 2 | 12 | |||
| 13 | Втулка | 451.61.00.004 | 4 | 4 | 13 | |||
| 14 | Вот | 451.61.00.005 | 2 | 2 | 14 | |||
| 16 | Вот | 451.61.00.007 | 4 | 4 | 16 | |||
| 17 | Оседержатель | 451.61.00.008 | 2 | 2 | 17 | |||
| 22 | Крышка | 451.61.00.014 | 2 | 2 | 22 | |||
| 24 | Втулка | 451.61.00.019 | 4 | 4 | 24 | |||
| 25 | Упор | 451.61.00.021 | 2 | 2 | 25 | |||
| 29 | Натяжитель | 451А.60.01.007 | 2 | 2 | 29 | |||
| 32 | Скоба | 451А.60.03.001 | 2 | 2 | 32 | |||
| 33 | Упор | 451А.60.03.002 | 4 | 4 | 33 | |||
| 43 | Болт | M8-6gx20.88.35.0115 | 8 | 8 | 43 | |||
| 44 | Болт | M12-6gx20.88.35.0115 | 6 | 6 | 44 | |||
| 45 | Болт | M16-6gx30.88.35.0115 | 4 | 4 | 45 | |||
| 50 | Орех | M30x2-6H.8.35.0115 | 4 | 4 | 50 | |||
| 56 | Шайба | 8.65Г.0115 | 8 | 8 | 56 | |||
| 57 | Шайба | 12.65Г.0115 | 6 | 6 | 57 | |||
| 58 | Шайба | 16.65Г.0115 | 4 | 4 | 58 | |||
| 62 | Шайба | С.12.02.Ст3.0115 | 2 | 2 | 62 | |||
| 64 | Шплинт | 2x20.019 | 4 | 4 | 64 | |||
| 72 | КОЛЬЦО | В120 | 4 | 4 | 72 | |||
| 75 | Подшипник | 180213 | 4 | 4 | 75 | |||
| 79 | Кольцо | 060-065-30-2-2 | 2 | 2 | 79 | |||
| 83 | Масленка | 1.3.Ц6.хр | 2 | 2 | 83 | |||
| 90 | Цепь | П-25,4-217-5-3 | 2 | 2 | 90 | |||
| 96 | Вила | 4А150x65x12002500/600 | 2 | 2 | 96 | |||
| 97 | Гидроцилиндр | CN-26-16-80/1576 | 2 | 2 | 97 |
