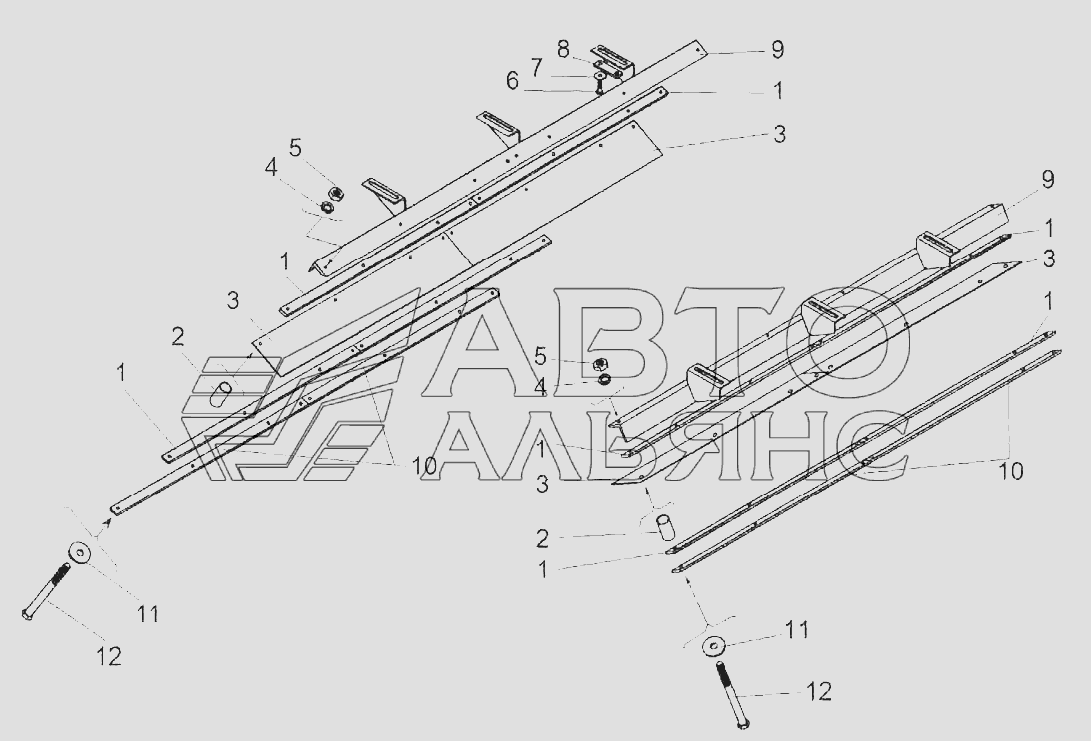

ВГ- А. Установка скребка
100%
Название детали
Держатель скребка
Заводской номер
ВГ-1202А.20.03.100
Количество на модель
2
№
1
Название детали
СКРЕБОК
Заводской номер
ВГ-1202А.20.03.001
Количество на модель
4
№
2
Название детали
Полоса
Заводской номер
ВГ-1202А.20.03.002
Количество на модель
4
№
3
Название детали
Полоса
Заводской номер
ВГ-1202А.20.03.003
Количество на модель
8
№
4
Название детали
Втулка
Заводской номер
ВГ-1202А.20.03.004
Количество на модель
16
№
5
Название детали
Планка
Заводской номер
ВГ-1202А.20.03.005
Количество на модель
6
№
6
Название детали
Шайба
Заводской номер
У01.02.013
Количество на модель
12
№
7
Название детали
Болт
Заводской номер
М10х50.7796
Количество на модель
16
№
8
Название детали
Болт (d=16, l=50, L0=38, H=9, S=22)
Заводской номер
М16х50.7796
Количество на модель
12
№
9
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
16
№
10
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
16
№
11
Название детали
Шайба
Заводской номер
10.11371
Количество на модель
16
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Держатель скребка | ВГ-1202А.20.03.100 | 2 | 2 | 1 | |||
| 2 | СКРЕБОК | ВГ-1202А.20.03.001 | 4 | 4 | 2 | |||
| 3 | Полоса | ВГ-1202А.20.03.002 | 4 | 4 | 3 | |||
| 4 | Полоса | ВГ-1202А.20.03.003 | 8 | 8 | 4 | |||
| 5 | Втулка | ВГ-1202А.20.03.004 | 16 | 16 | 5 | |||
| 6 | Планка | ВГ-1202А.20.03.005 | 6 | 6 | 6 | |||
| 7 | Шайба | У01.02.013 | 12 | 12 | 7 | |||
| 8 | Болт | М10х50.7796 | 16 | 16 | 8 | |||
| 9 | Болт (d=16, l=50, L0=38, H=9, S=22) | М16х50.7796 | 12 | 12 | 9 | |||
| 10 | Гайка | М10.5915 | 16 | 16 | 10 | |||
| 11 | Шайба | 10.6402 | 16 | 16 | 11 | |||
| 12 | Шайба | 10.11371 | 16 | 16 | 12 |
